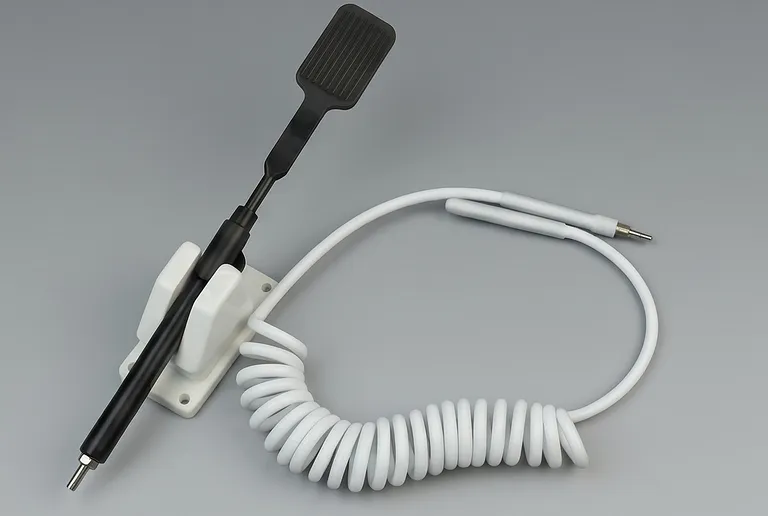

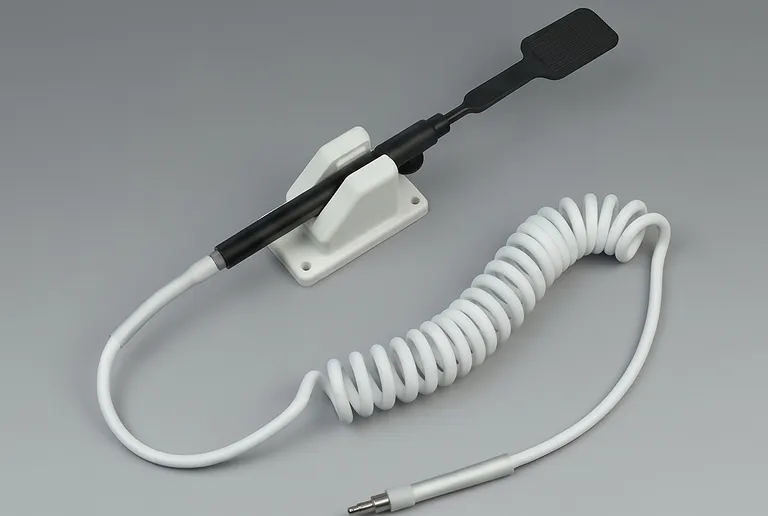

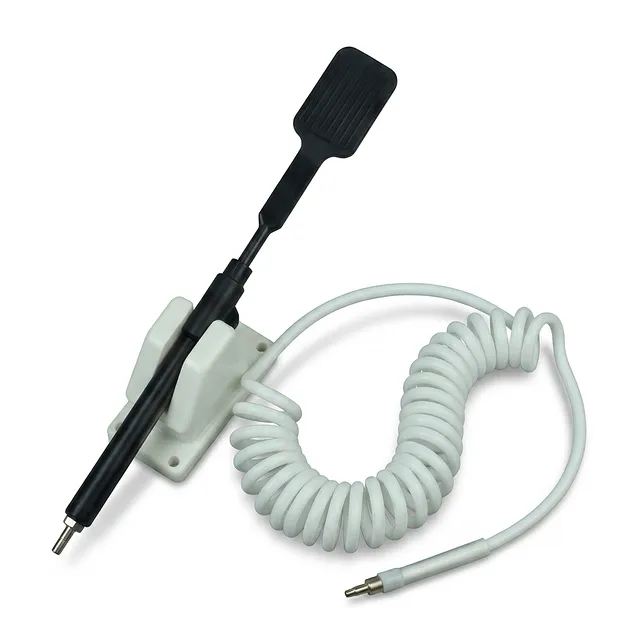

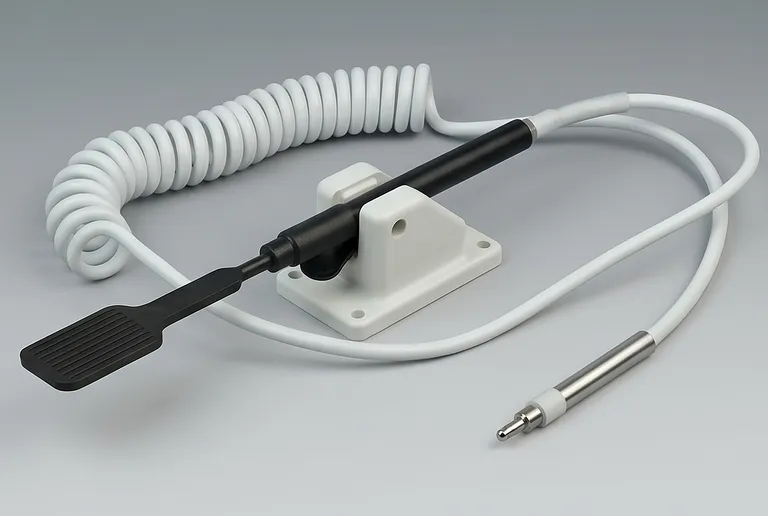

Caneta de Sucção a Vácuo de Alta Precisão em PEEK Seguro para ESD para Manuseio de Substratos Semicondutores e Fotovoltaicos de 8 Polegadas
Número do item : PL-CP115
O preço varia com base em especificações e personalizações
- Primary Construction Material
- PEEK (Poliéterétercetona) Seguro para ESD
- Substrate Compatibility
- Totalmente Personalizável para Wafers de 8 Polegadas e Substratos Especiais
- Manufacturing Process
- Fabricação CNC Personalizada de Ponta a Ponta
Envio:
Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.
Por Que Nos Escolher
Processo de pedido fácil, produtos de qualidade e suporte dedicado para o sucesso do seu negócio.
Visão Geral do Produto




Este sistema de manuseio manual de alto desempenho é projetado para a manipulação delicada de wafers de 8 polegadas e substratos sensíveis nas indústrias semicondutora e fotovoltaica. Desenvolvido para preencher a lacuna entre o transporte automatizado e a intervenção manual, esta unidade fornece uma aderência a vácuo ultra segura que minimiza o contato físico enquanto maximiza a estabilidade. Ao utilizar material de PEEK (grafto politerétercetona) de alta qualidade, a ferramenta garante que os wafers frágeis sejam protegidos contra estresse mecânico, contaminação superficial e descarga eletrostática durante fases críticas de inspeção ou transferência.
Projetado especificamente para ambientes rigorosos de sala limpa, o equipamento se destaca em cenários onde as ferramentas de manuseio padrão falham devido à degradação do material ou acúmulo de estática. É um componente essencial para técnicos e engenheiros que trabalham na fabricação de wafers, montagem de células solares e laboratórios avançados de P&D. A integração de propriedades avançadas seguras para ESD garante que a microeletrônica sensível seja blindada contra os efeitos catastróficos da descarga eletrostática, mantendo a integridade de componentes de alto valor em todo o ciclo de fabricação.
Com foco na confiabilidade de longo prazo e consistência operacional, este sistema é construído para suportar exposição repetida a vários produtos químicos de processo e altas temperaturas sem comprometer sua integridade estrutural. A interface de usinagem de precisão e o cabo ergonômico permitem operação sem fadiga durante turnos estendidos, garantindo que tarefas delicadas de manuseio sejam realizadas com o mais alto grau de precisão. Cada unidade é tratada como um projeto de engenharia sob medida, projetada para atender aos requisitos exatos de vácuo e dimensionais de fluxos de trabalho industriais especializados.
Principais Recursos
- Construção Avançada em PEEK Seguro para ESD: O corpo principal e as pontas de contato são fabricados em PEEK premium seguro para ESD, fornecendo propriedades dissipativas de estática permanentes que protegem circuitos sensíveis contra danos eletrostáticos durante o manuseio.
- Superior Resistência Química: Esta escolha de material garante que o sistema permaneça inerte e durável mesmo quando exposto a ácidos agressivos, bases e solventes orgânicos comumente encontrados em processos de limpeza e gravação de semicondutores.
- Estabilidade Térmica de Alta Temperatura: A unidade mantém sua resistência mecânica e precisão dimensional em ambientes de alto calor, permitindo o manuseio seguro de wafers diretamente das etapas de processamento térmico.
- Superfície de Contato Não Marcante: A ponta de vácuo é de engenharia de precisão para fornecer uma vedação segura sem deixar resíduos, arranhões ou contaminação particulada na superfície do wafer de 8 polegadas.
- Arquitetura Portátil Ergonômica: O cabo é projetado com ênfase no conforto e controle do operador, apresentando um centro de gravidade equilibrado para reduzir a fadiga manual durante a classificação de alto volume de wafers.
- Mecanismo Eficiente de Controle de Vácuo: Um gatilho ou botão de vácuo responsivo permite o levantamento e liberação instantâneos, fornecendo ao operador feedback tátil e controle total sobre o substrato.
- Perfil Ultra Baixo de Outgassing: Adequado para ambientes de alto vácuo e ultra limpos, os materiais utilizados neste sistema minimizam a contaminação molecular, garantindo compatibilidade com salas limpas de Classe ISO 3 e superiores.
- Geometria de Interface Personalizável: A interface de sucção pode ser adaptada para corresponder a espessuras específicas de wafer, perfis de borda ou texturas de superfície, garantindo uma vedação de vácuo perfeita para substratos não padronizados.
- Longevidade Resistente ao Desgaste: Ao contrário dos plásticos padrão, os componentes de fluoropolímero de alto desempenho e PEEK oferecem excepcional resistência ao desgaste, estendendo significativamente a vida útil da ferramenta em linhas de produção industrial 24/7.
- Precisão CNC Sob Medida: Cada componente é fabricado usando técnicas de usinagem CNC de ponta, permitindo tolerâncias mais apertadas e geometrias mais complexas do que alternativas moldadas padrão.
Aplicações
| Aplicação | Descrição | Principal Benefício |
|---|---|---|
| Inspeção de Wafer | Transferência manual de wafers de silício de 8 polegadas de e para estações de inspeção óptica ou SEM. | Área de contato mínima reduz o risco de geração de defeitos superficiais. |
| Classificação de Células Fotovoltaicas | Manuseio e classificação de células solares de alta eficiência durante as fases de montagem e teste. | Evita microfissuras e mantém a eficiência da célula através de uma aderência a vácuo suave. |
| Processamento em Mesa Úmida | Transferência de substratos entre banhos químicos ou estações de enxágue em ambientes de química úmida. | Resistência excepcional a produtos químicos de processo agressivos e umidade. |
| Deposição de Filme Fino | Colocação e remoção de substratos de câmaras de vácuo PVD/CVD ou load locks. | A alta estabilidade térmica permite o manuseio após ciclos de deposição de alta temperatura. |
| P&D em Sala Limpa | Manuseio geral de substratos em instalações de pesquisa e desenvolvimento de materiais avançados. | Mantém padrões rigorosos de limpeza ISO minimizando a liberação de partículas. |
| Preparação para Die Bonding | Posicionamento manual de wafers para corte ou operações subsequentes de die bonding. | Propriedades seguras para ESD evitam defeitos latentes em microcircuitos sensíveis. |
| Manuseio de Substrato LED | Manipulação de precisão de substratos de safira ou SiC durante a fabricação de chips LED. | Aderência segura em superfícies polidas e duras sem deslizamento ou arranhões. |
Especificações Técnicas
| Categoria de Especificação | Detalhe da Especificação PL-CP115 |
|---|---|
| Identificação do Modelo | Série PL-CP115 |
| Material Principal | PEEK Seguro para ESD de Alto Desempenho |
| Compatibilidade de Substrato | Totalmente Personalizável (Otimizado para wafers de 8 polegadas/200mm) |
| Resistência Superficial | Personalizável para faixas seguras especificadas de ESD (ex: 10^6 - 10^9 Ω) |
| Faixa de Temperatura de Operação | Personalizada com base nos requisitos do processo |
| Compatibilidade Química | Universal (Altamente resistente à maioria dos ácidos, bases e solventes) |

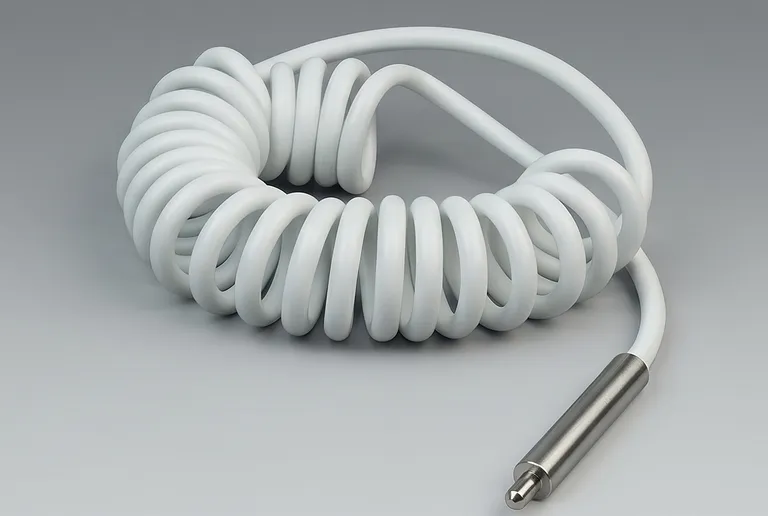

| Tipo de Conexão de Vácuo | Dimensionamento sob medida para corresponder às linhas de vácuo da instalação ou bombas portáteis |
| Configuração da Ponta | Formas personalizadas (plana, curva, multiponto) disponíveis mediante solicitação |
| Classificação de Sala Limpa | Compatível com Classe ISO 3 - 8 (Dependente da aplicação) |
| Método de Fabricação | Usinagem CNC de Precisão para Especificações Sob Medida |
| Dimensões do Cabo | Ergonomicamente adaptado às preferências do cliente |
Por Que Escolher a Caneta de Sucção a Vácuo de Alta Precisão em PEEK Seguro para ESD para Manuseio de Substratos Semicondutores e Fotovoltaicos de 8 Polegadas
- Confiabilidade de Engenharia de Precisão: Este sistema não é uma commodity produzida em massa, mas um instrumento de usinagem de precisão projetado para os ambientes de sala limpa mais exigentes do mundo. Sua construção robusta garante que ele desempenhe consistentemente sob uso industrial pesado sem a degradação material típica das ferramentas de manuseio padrão.
- Desempenho de Material Sob Medida: Ao alavancar as propriedades únicas do PEEK seguro para ESD, fornecemos uma ferramenta que é simultaneamente leve, quimicamente inerte e termicamente estável. Essa vantagem de material se traduz diretamente em maiores rendimentos e menor risco de quebra de wafer ou contaminação.
- Capacidade de Personalização Total: Entendemos que cada linha de fabricação tem requisitos exclusivos. Se você precisa de uma geometria específica de ponta de vácuo, um nível particular de resistência superficial ou um comprimento de cabo personalizado, nossa equipe de engenharia pode adaptar o design para se ajustar aos seus parâmetros operacionais exatos.
- Continuidade Operacional: Investir em ferramentas de fluoropolímero e PEEK de alta qualidade reduz a frequência de substituições e o risco de falhas inesperadas. Essa confiabilidade é crucial para manter a produtividade em linhas de produção de semicondutores e fotovoltaicos de alto valor.
- Integridade da Sala Limpa: Cada componente é projetado com controle de contaminação como prioridade. Desde a baixa liberação de partículas do material PEEK até as superfícies lisas de fácil limpeza, este equipamento apoia seus esforços para manter os padrões ambientais mais rigorosos.
Para consultas técnicas ou para solicitar uma cotação para uma solução de manuseio configurada personalizada adaptada aos seus requisitos específicos de processo, entre em contato com nosso departamento de engenharia hoje.
