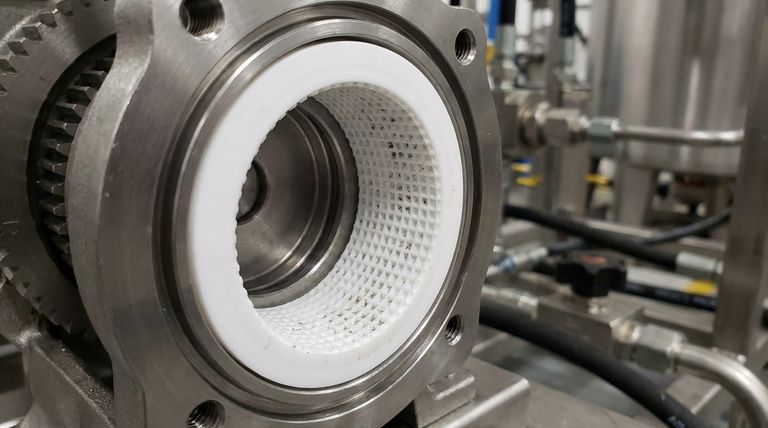

A característica definidora de uma vedação de waffle de PTFE é sua superfície de vedação texturizada, semelhante a uma grade. Ao contrário de uma vedação plana padrão, este padrão "waffle" é projetado para prender e isolar ativamente partículas estranhas como poeira ou detritos, fornecendo uma vedação firme enquanto simultaneamente protege as superfícies de contato e o interior do sistema contra contaminação.
Uma vedação de waffle de PTFE é um componente especializado projetado para um duplo propósito: cria uma vedação confiável e de baixo atrito e atua como um filtro embutido para capturar contaminantes na interface de vedação. Isso a torna ideal para máquinas que operam em ambientes sujos ou com alta concentração de partículas.
O Princípio Central: Uma Vedação Que Também Protege
Vedações padrão funcionam criando uma barreira. Uma vedação de waffle aprimora isso adicionando um mecanismo de defesa diretamente em seu design.
O Mecanismo de Retenção
O padrão waffle consiste em uma série de pequenos bolsos ou ranhuras na face da vedação. Quando os contaminantes encontram a vedação, eles são capturados dentro desses bolsos em vez de serem arrastados pelas superfícies de contato sensíveis, o que poderia causar riscos, desgaste e eventual falha da vedação.
Prevenção de Danos Abrasivos
Esta função de retenção é crítica em aplicações dinâmicas com peças de movimento recíproco ou rotativo. Ao isolar partículas abrasivas, a vedação de waffle preserva a integridade tanto da vedação em si quanto do hardware caro que ela protege.
A Base: Por Que o PTFE é o Material Ideal
O design waffle é poderoso, mas sua eficácia é amplificada pelas propriedades inerentes do Politetrafluoretileno (PTFE).
Atrito Extremamente Baixo
O PTFE possui um dos coeficientes de atrito mais baixos de qualquer material sólido, frequentemente citado como 0,04. Esta qualidade autolubrificante minimiza a geração de calor e o desgaste, tornando-o perfeito para aplicações dinâmicas de alta velocidade onde o atrito é uma preocupação primária.
Inerência Química
O PTFE é altamente resistente a produtos químicos agressivos, ácidos e solventes. Isso permite que as vedações de waffle sejam usadas em indústrias exigentes de processamento químico para vedar eixos em bombas e válvulas, onde previnem vazamentos em ambientes de alta pressão contendo fluidos corrosivos.
Ampla Faixa de Temperatura
Com um alto ponto de fusão em torno de 347°C (657°F) e a capacidade de permanecer flexível em temperaturas muito baixas, as vedações de PTFE são excepcionalmente versáteis. Elas mantêm sua integridade e capacidade de vedação em um amplo espectro de condições operacionais.
Aplicações Chave Onde as Vedações Waffle se Destacam
A combinação do padrão waffle protetor e das propriedades robustas do PTFE torna essas vedações a escolha superior em ambientes específicos e desafiadores.
Sistemas Automotivos e Hidráulicos
Em componentes como sistemas de direção, bombas de injeção de combustível e cilindros hidráulicos, a limpeza do fluido é fundamental. As vedações de waffle protegem esses sistemas contra partículas de desgaste internas e sujeira externa da estrada, prolongando a vida útil do equipamento.
Bombas e Válvulas Industriais
Ao manusear fluidos que não são perfeitamente puros, como lamas ou produtos químicos com sólidos em suspensão, a vedação de waffle impede que essas partículas danifiquem o eixo da bomba ou a haste da válvula, garantindo uma vedação mais duradoura e sem vazamentos.
Controle de Movimento de Alta Velocidade
Em cilindros pneumáticos ou hidráulicos de alta velocidade, o baixo atrito estático do PTFE permite um movimento suave e previsível. O padrão waffle adiciona uma camada de proteção contra quaisquer contaminantes que possam perturbar esse movimento de precisão.
Entendendo os Compromissos
Embora altamente eficaz, o design da vedação de waffle não é uma solução universal. É importante entender seu propósito e limitações específicas.
Não é um Filtro de Volume
O padrão waffle é projetado para reter contaminantes incidentais no ponto de vedação. Não substitui um filtro de sistema dedicado e pode ficar saturado em ambientes com níveis extremamente altos de contaminação contínua.
Considerações de Área de Superfície
Por design, a superfície texturizada tem um perfil de contato diferente de uma vedação plana. Em aplicações que exigem contato máximo com a superfície para pressões extremamente altas com mídia perfeitamente limpa, uma vedação plana de PTFE padrão pode ser considerada.
Comparação com Outros Híbridos
Para aplicações que necessitam da elasticidade da borracha combinada com o baixo atrito do PTFE, uma vedação de borracha ligada a PTFE é uma alternativa comum. Este design, no entanto, carece do recurso específico de retenção de partículas do padrão waffle.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção da vedação correta depende inteiramente do ambiente operacional e das prioridades de desempenho.
- Se o seu foco principal for vedar fluidos limpos em sistemas de alta velocidade ou alta temperatura: Uma vedação plana de PTFE padrão é frequentemente a solução mais direta e eficaz.
- Se o seu foco principal for vedar em um ambiente com potencial para poeira, sujeira ou contaminação por partículas: A vedação de waffle de PTFE oferece proteção superior e é a escolha definitiva.
- Se o seu foco principal for combinar vedação de baixo atrito com alta conformidade mecânica e elasticidade: Uma vedação de borracha ligada a PTFE fornece uma solução híbrida que se destaca nessas condições.
Em última análise, escolher uma vedação de waffle de PTFE é uma decisão estratégica para gerenciar proativamente a contaminação nos pontos mais críticos do seu sistema.
Tabela de Resumo:
| Recurso | Benefício |
|---|---|
| Padrão Waffle | Retém poeira e detritos para proteger as superfícies de contato contra danos abrasivos. |
| Material PTFE | Proporciona atrito extremamente baixo, resistência química e uma ampla faixa de temperatura. |
| Função Dupla | Cria uma vedação confiável enquanto atua como um filtro embutido na interface. |
| Aplicações Ideais | Sistemas automotivos, bombas/válvulas industriais e controle de movimento de alta velocidade. |
Proteja seus equipamentos de precisão contra contaminação e desgaste.
A KINTEK é especializada na fabricação de componentes de PTFE de alto desempenho, incluindo vedações de waffle personalizadas, para os setores de semicondutores, médico, laboratorial e industrial. Nossa experiência em produção de precisão garante que você obtenha uma vedação que oferece proteção superior e longevidade, desde o protótipo até pedidos de alto volume.
Entre em contato com a KINTEK hoje para discutir seu desafio específico de vedação e receber uma cotação de solução personalizada.

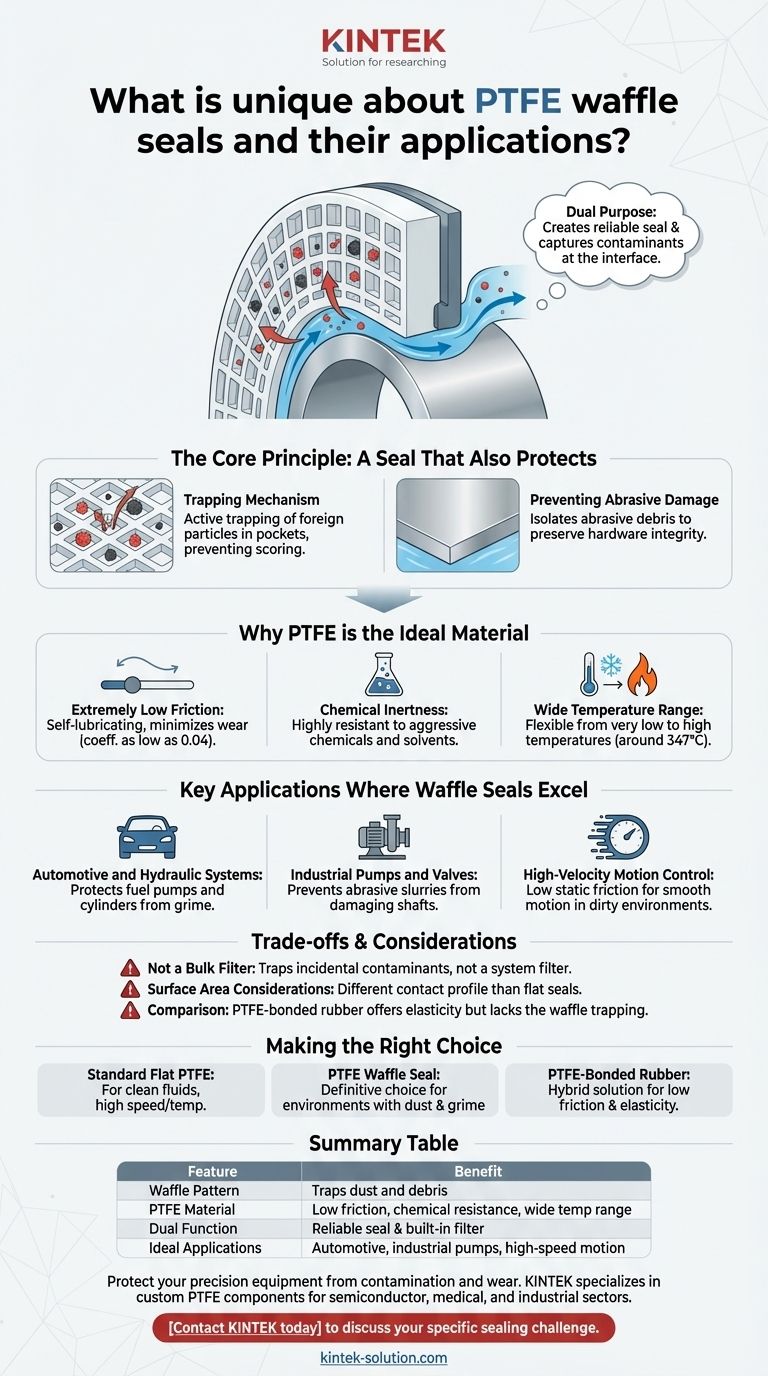

Guia Visual
