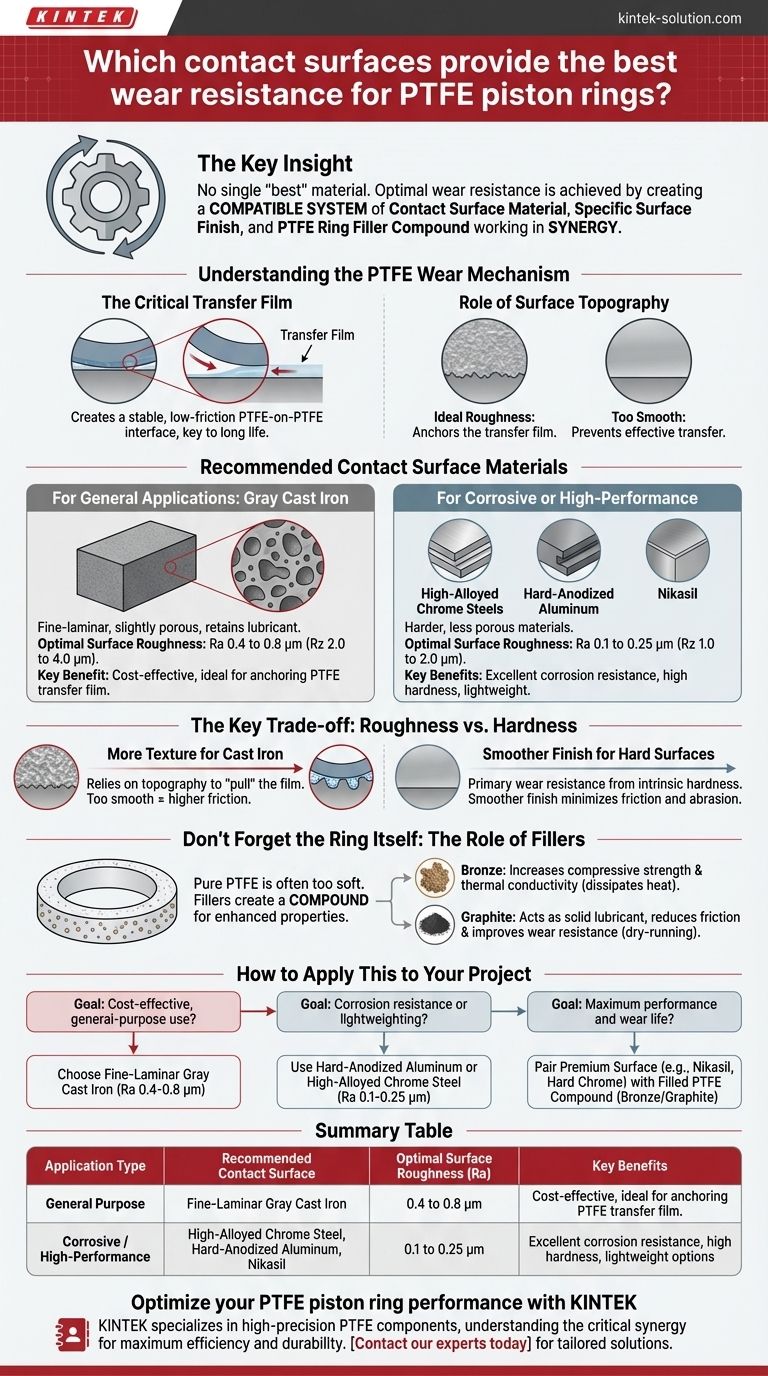

As melhores superfícies de contacto para anéis de pistão em ptfe dependem do ambiente de funcionamento e das propriedades do material.O ferro fundido cinzento, especialmente o ferro fundido cinzento de laminação fina, oferece uma excelente resistência ao desgaste em condições normais.Para ambientes corrosivos, aços cromados de alta liga, alumínio anodizado duro ou Nikasil são escolhas superiores.A rugosidade da superfície é crítica, sendo que o ferro fundido cinzento tem um desempenho ótimo com Rz 2,0-4,0 µm (Ra 0,4-0,8 µm), enquanto os aços cromados e o alumínio anodizado duro requerem acabamentos mais suaves (Rz 1,0-2,0 µm, Ra 0,1-0,25 µm).Estes parâmetros garantem uma fricção mínima e uma vida útil alargada.
Pontos-chave explicados:
-
Ferro fundido cinzento (fino-laminar)
- Porque é que funciona:Os flocos de grafite no ferro fundido cinzento actuam como um lubrificante sólido, reduzindo a fricção e o desgaste em relação ao PTFE.As estruturas laminares finas melhoram a uniformidade e a distribuição da carga.
- Rugosidade da superfície:Ideal para Rz 2,0-4,0 µm (Ra 0,4-0,8 µm).As superfícies mais rugosas ajudam a reter a lubrificação, mas devem evitar a abrasão excessiva.
- Limitações:Inadequado para ambientes corrosivos ou de alta temperatura sem revestimentos.
-
Aços cromados de alta liga
- Resistência à corrosão:O teor de crómio (>10,5%) forma uma camada de óxido passiva, ideal para ambientes ácidos ou salinos.
- Acabamento da superfície:Requer superfícies mais lisas (Rz 1,0-2,0 µm, Ra 0,1-0,25 µm) para evitar problemas de aderência do PTFE.
- Compensações:Custo mais elevado do que o ferro fundido cinzento, mas oferece longevidade em condições adversas.
-
Alumínio anodizado duro
- Vantagens:A anodização cria uma camada de óxido dura e resistente ao desgaste (até 60 HRC).Leve e resistente à corrosão.
- Especificações da superfície:Semelhante aos aços cromados (Rz 1,0-2,0 µm) para equilibrar a dureza e a compatibilidade com PTFE.
- Aplicações:Comum em sistemas aeroespaciais e automóveis em que o peso é importante.
-
Nikasil (revestimento de carboneto de níquel-silício)
- Desempenho:Dureza e condutividade térmica superiores, reduzindo o stress térmico no PTFE.
- Casos de utilização:Motores e compressores de alto rendimento.
- Preparação da superfície:Polido até Rz ≤1,5 µm para um desgaste mínimo de arranque.
-
Considerações sobre a rugosidade da superfície
- Demasiado suave:Pode provocar a aderência do PTFE ou a falta de retenção da lubrificação.
- Demasiado áspero:Acelera o desgaste através da produção de partículas abrasivas.
- Medição:Rz (média do pico ao vale) e Ra (rugosidade aritmética) devem ser optimizados.
-
Adaptabilidade ambiental
- Ambientes sujeitos a corrosão:Os aços cromados ou Nikasil têm um desempenho superior ao do ferro fundido cinzento.
- Condições standard:O ferro fundido cinzento é rentável e fiável.
-
Impacto na manutenção
- Um acabamento de superfície adequado reduz o tempo de amaciamento e prolonga o ciclo de vida do anel de pistão e da sua contraparte.
Ao selecionar o material e o acabamento de superfície corretos, pode aumentar significativamente a eficiência e a durabilidade dos anéis de pistão em ptfe .A sua aplicação beneficiaria mais com a poupança de custos (ferro cinzento) ou com a resistência à corrosão a longo prazo (aços cromados)?
Tabela de resumo:
| Material | Principais vantagens | Rugosidade de superfície ideal | Melhor para |
|---|---|---|---|
| Ferro fundido cinzento | Os flocos de grafite reduzem o atrito; económico | Rz 2,0-4,0 µm (Ra 0,4-0,8 µm) | Condições padrão |
| Aços cromados | Resistente à corrosão; durável em ambientes agressivos | Rz 1,0-2,0 µm (Ra 0,1-0,25 µm) | Definições ácidas/salinas |
| Alumínio anodizado duro | Leve; camada de óxido duro (até 60 HRC) | Rz 1,0-2,0 µm | Aeroespacial/automóvel |
| Nikasil | Dureza e condutividade térmica superiores | Rz ≤1,5 µm | Motores/compressores de alto desempenho |
Melhore o desempenho do seu anel de pistão PTFE hoje mesmo!
Na KINTEK, especializamo-nos em componentes de PTFE concebidos com precisão, incluindo vedantes, revestimentos e material de laboratório, adaptados a sectores como o dos semicondutores, médico e aplicações industriais.Quer necessite de soluções padrão ou de fabrico personalizado - desde protótipos a encomendas de grande volume - a nossa experiência garante uma óptima resistência ao desgaste e durabilidade.
Contacte-nos agora
para discutir os seus requisitos específicos e deixar-nos ajudá-lo a obter sistemas de anéis de pistão mais duradouros e eficientes!
