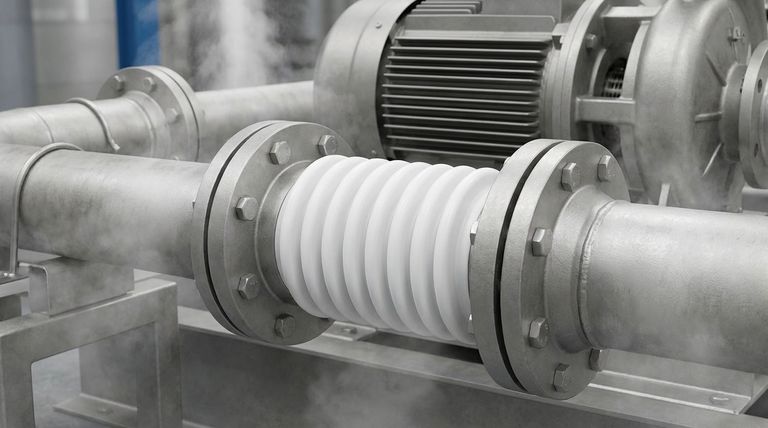

Em resumo, um fole de expansão de PTFE é um conector flexível especializado instalado em um sistema de tubulação para absorver o movimento com segurança. Seu propósito central é compensar a expansão e contração térmica, amortecer vibrações de equipamentos e corrigir pequenos desalinhamentos dos tubos.
Embora uma tubulação possa parecer rígida, ela é um sistema dinâmico constantemente sob estresse devido à temperatura, pressão e forças mecânicas. O fole de expansão de PTFE atua como um ponto de flexibilidade projetado, protegendo todo o sistema contra rachaduras, vazamentos e falhas prematuras.
Os Estresses Inevitáveis em Sistemas de Tubulação
Sistemas de tubulação raramente são estáticos. Entender as forças que eles suportam revela por que um componente projetado para o movimento não é um luxo, mas uma necessidade para a integridade e segurança do sistema.
Expansão e Contração Térmica
À medida que as temperaturas do processo flutuam, os materiais dos tubos se expandem e contraem. Em longas extensões de tubulação, esse movimento pode ser significativo, gerando imenso estresse em pontos fixos como bocais de vasos, conexões de bombas e cotovelos.
Um fole de expansão absorve esse crescimento e encolhimento linear, impedindo que o estresse se acumule a um ponto em que possa fraturar o tubo ou danificar o equipamento conectado.
Vibração Mecânica
Bombas, compressores e outros equipamentos rotativos introduzem vibração constante em um sistema de tubulação. Se não for controlada, essa energia viaja pelas paredes do tubo, causando fadiga no metal e afrouxando as conexões com o tempo.
Um fole de PTFE atua como um amortecedor, isolando a fonte da vibração e impedindo sua transmissão por todo o restante do sistema.
Desalinhamento do Tubo
No mundo real, alcançar o alinhamento perfeito do tubo durante a instalação é difícil. Um fole flexível pode compensar pequenos desalinhamentos paralelos, angulares ou axiais entre duas extremidades do tubo.
Isso elimina a necessidade de forçar os tubos no lugar, o que introduz estresse residual perigoso no sistema desde o primeiro dia.
Por Que o PTFE é o Material de Escolha
Embora os foles de expansão possam ser feitos de metal ou borracha, o politetrafluoretileno (PTFE) oferece uma combinação única de propriedades que o tornam ideal para as aplicações industriais mais exigentes.
Resistência Química Incomparável
O PTFE é virtualmente inerte à quase todos os produtos químicos industriais e fluidos corrosivos. Isso o torna a escolha padrão para sistemas em processamento químico, farmacêutico e manufatura, onde meios agressivos destruiriam rapidamente alternativas de metal ou borracha.
Desempenho em Altas Temperaturas
O PTFE pode suportar uma ampla faixa de temperaturas de processo, mantendo sua integridade estrutural e flexibilidade em ambientes quentes e frios, onde outros materiais se tornariam quebradiços ou se degradariam.
Propriedades Antiderrapantes e Higiênicas
O material possui uma superfície antiderrapante com atrito excepcionalmente baixo. Isso evita o acúmulo de mídia de processo nas paredes internas, tornando-o ideal para aplicações de alimentos, bebidas e farmacêuticas que exigem alta pureza e fácil limpeza.
Durabilidade Livre de Corrosão
Ao contrário dos foles metálicos que são suscetíveis à corrosão química e rachaduras por fadiga, o PTFE não corrói. Isso resulta em uma vida útil mais longa e custos de manutenção significativamente reduzidos, especialmente em ambientes agressivos.
Armadilhas Comuns a Evitar
Embora altamente eficaz, o desempenho de um fole de expansão de PTFE depende inteiramente de sua aplicação e instalação corretas. Ignorar limitações chave pode levar à falha do sistema.
Exceder as Classificações de Pressão e Temperatura
Cada fole é projetado para uma faixa específica de pressão e temperatura. Operar fora desses limites pode causar uma falha catastrófica. Sempre verifique se as especificações do componente atendem ou excedem as condições máximas de operação do sistema.
Ignorar Mídias Abrasivas
O PTFE é um material durável, mas pode ser suscetível ao desgaste por lamas ou sólidos altamente abrasivos no fluxo de fluido. Nesses casos, um material alternativo ou um fole revestido pode ser necessário.
Instalação e Ancoragem Incorretas
Um fole de expansão não é um suporte estrutural. O sistema de tubulação deve ser ancorado e guiado corretamente em ambos os lados do fole para garantir que ele absorva apenas os movimentos específicos para os quais foi projetado. A ancoragem incorreta pode fazer com que o fole se dobre ou rompa sob pressão.
Fazendo a Escolha Certa para Seu Objetivo
Selecionar o fole de expansão correto é fundamental para maximizar a confiabilidade e a segurança do sistema. Seu objetivo operacional principal deve guiar sua decisão.
- Se seu foco principal é manusear produtos químicos altamente corrosivos: Priorize um fole com um revestimento de PTFE de alta qualidade e parede espessa para garantir a máxima compatibilidade química e vida útil.
- Se seu foco principal é a pureza e limpeza do sistema: Selecione um fole com uma construção de PTFE de furo liso projetada especificamente para aplicações sanitárias nas indústrias alimentícia, de bebidas ou farmacêutica.
- Se seu foco principal é proteger equipamentos sensíveis contra vibração: Garanta que o fole seja projetado para absorver a frequência e a amplitude específicas das vibrações geradas por suas bombas ou máquinas.
Ao posicionar estrategicamente este componente, você transforma uma tubulação rígida e vulnerável em um sistema resiliente e durável.
Tabela de Resumo:
| Função | Benefício |
|---|---|
| Compensa a Expansão/Contração Térmica | Previne estresse e rachaduras no tubo |
| Amortece a Vibração Mecânica | Protege equipamentos e reduz a fadiga |
| Corrige Pequenos Desalinhamentos do Tubo | Simplifica a instalação e elimina o estresse residual |
Pronto para aumentar a durabilidade e a segurança do seu sistema de tubulação?
A KINTEK é especializada na fabricação de componentes de PTFE de alto desempenho, incluindo foles de expansão personalizados, para os setores de semicondutores, médico, laboratorial e industrial. Nossos foles são projetados para fornecer resistência química incomparável, desempenho em altas temperaturas e confiabilidade duradoura.
Oferecemos produção de precisão e fabricação personalizada, desde protótipos até pedidos de alto volume, para atender às suas especificações exatas. Proteja seu investimento e garanta a integridade do sistema — entre em contato com nossos especialistas hoje para discutir suas necessidades de aplicação!

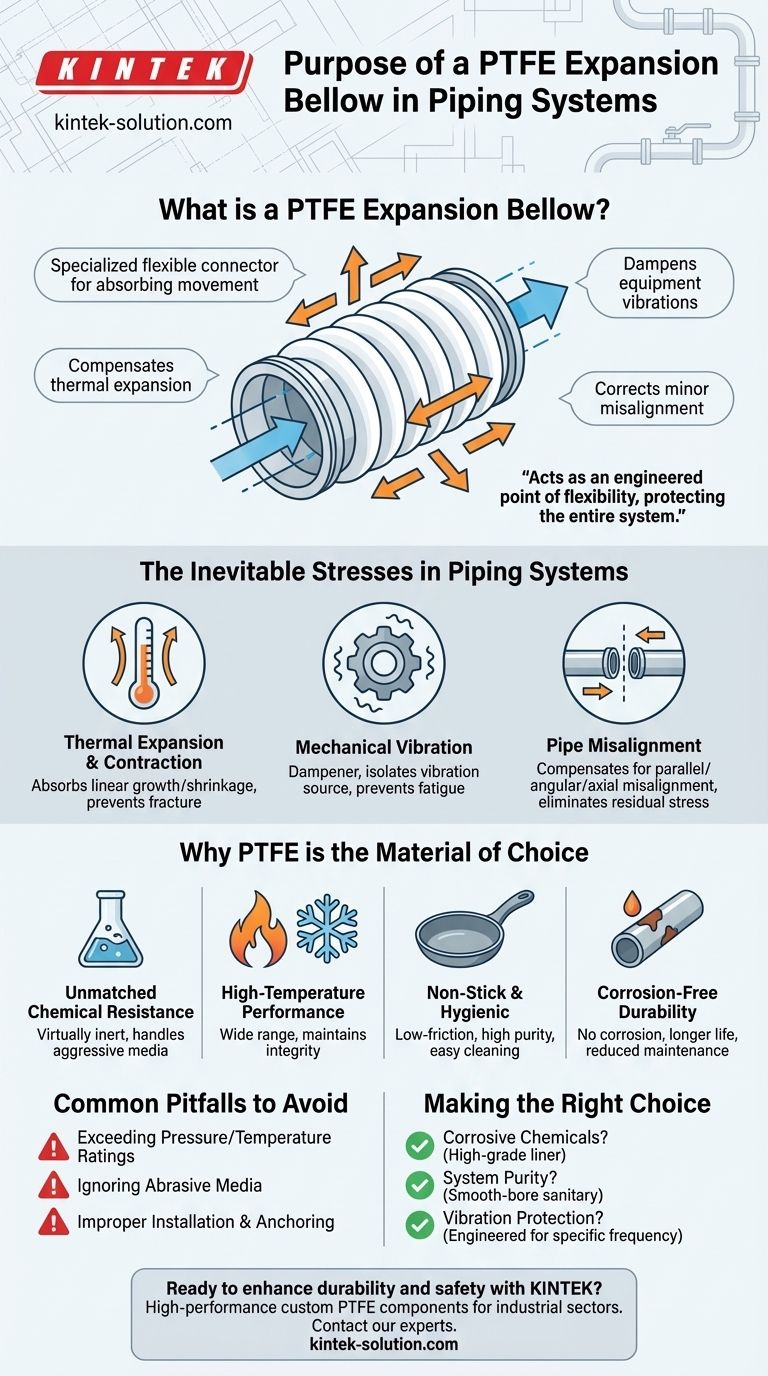

Guia Visual
