Em sua essência, uma válvula de retenção tipo wafer revestida a PTFE é um portão automático de sentido único para o seu sistema de tubulação. Ela usa um disco articulado simples que é empurrado para abrir pelo fluido que se move na direção desejada. Se o fluxo parar ou tentar reverter, o disco se fecha imediatamente contra seu assento, criando uma vedação que impede qualquer refluxo.
Esta válvula combina a prevenção automática de refluxo de uma válvula de retenção, a instalação com economia de espaço de um design tipo wafer e a resistência química superior de um revestimento de PTFE. Seu principal objetivo é proteger equipamentos e processos dos efeitos nocivos do fluxo reverso em ambientes altamente corrosivos.
O Mecanismo Central: Como Ela Previne o Refluxo
A operação da válvula é totalmente passiva, dependendo da pressão e da direção do próprio fluido. Não requer energia externa ou intervenção manual.
O Sistema de Disco Articulado
Um disco é montado dentro do corpo da válvula em uma dobradiça. Quando o fluido flui na direção pretendida, a pressão exercida pelo fluido em movimento empurra este disco para abrir, permitindo a passagem.
O disco é projetado para permanecer aberto enquanto houver pressão de fluxo para a frente suficiente para superar seu peso e a força da gravidade.
A Ação de Fechamento Automático
Quando o fluxo para a frente cessa, o disco começa a fechar. Se ocorrer qualquer contrapressão ou fluxo reverso, ele empurra o disco firmemente contra seu assento, criando uma vedação estanque.
Esta ação automática é fundamental para proteger equipamentos a montante, como bombas, contra danos que podem ser causados pelo refluxo e pelos efeitos associados ao golpe de aríete (water hammer).
Desconstruindo o Design: Principais Características Explicadas
O nome "válvula de retenção tipo wafer revestida a PTFE" descreve três características distintas, cada uma servindo a um propósito crítico em sua aplicação.
A Vantagem "Wafer"
O termo wafer refere-se ao estilo do corpo da válvula. É um design fino e compacto sem flanges próprios, destinado a ser encaixado diretamente entre duas flanges de tubulação existentes.
Este design torna a válvula significativamente mais leve, mais compacta e muitas vezes mais barata de instalar do que as válvulas tradicionais de corpo completo com flanges, tornando-a ideal para sistemas onde o espaço é uma restrição.
O Revestimento Crítico de "PTFE"
PTFE (Politetrafluoretileno), comumente conhecido como Teflon, é um polímero de alto desempenho renomado por sua extrema inércia química e propriedades de baixo atrito.
Nesta válvula, uma espessa camada de PTFE reveste todas as superfícies que entram em contato com o fluido. Este revestimento atua como uma barreira protetora, isolando completamente o corpo metálico da válvula da mídia do processo. Isso evita a corrosão da válvula e a contaminação do fluido, prolongando a vida útil da válvula em aplicações agressivas.
Entendendo as Compensações e Limitações
Embora altamente eficaz, este tipo de válvula possui características específicas que a tornam adequada para algumas aplicações, mas não para outras.
Queda de Pressão Inerente
Como todas as válvulas de retenção, o mecanismo interno do disco cria um leve obstáculo no caminho do fluxo. Isso resulta em uma queda de pressão pequena, mas mensurável, através da válvula, o que deve ser considerado no projeto do sistema.
Limites de Temperatura e Pressão
O PTFE tem limitações específicas de temperatura e pressão. Exceder esses limites especificados pelo fabricante pode comprometer a integridade do revestimento, levando à falha da válvula. É crucial garantir que as especificações da válvula correspondam às condições operacionais do sistema.
Não Projetada para Estrangulamento (Throttling)
Uma válvula de retenção é um dispositivo binário; ela é projetada para estar totalmente aberta ou totalmente fechada. Não pode ser usada para regular ou "estrangular" a taxa de fluxo através de um tubo.
Fazendo a Escolha Certa para o Seu Objetivo
A seleção desta válvula depende do equilíbrio entre as necessidades de prevenção de refluxo, compatibilidade química e restrições físicas de instalação.
- Se o seu foco principal é o manuseio de produtos químicos corrosivos: O revestimento de PTFE é a característica mais importante, garantindo a longevidade da válvula e protegendo a pureza da mídia.
- Se o seu foco principal é proteger equipamentos sensíveis: A função de retenção automática é fundamental para prevenir o refluxo prejudicial que pode danificar bombas ou interromper processos.
- Se o seu foco principal é a instalação eficiente em espaços apertados: O design compacto e leve do tipo wafer oferece uma vantagem clara sobre tipos de válvulas maiores e mais pesadas.
Em última análise, esta válvula especializada fornece uma salvaguarda altamente confiável e quimicamente resistente para sistemas de tubulação críticos.
Tabela Resumo:
| Característica | Função e Benefício |
|---|---|
| Mecanismo de Válvula de Retenção | Fluxo automático de sentido único; previne refluxo prejudicial para proteger bombas e equipamentos. |
| Design Wafer | Corpo compacto e leve instalado entre flanges; economiza espaço e reduz custos. |
| Revestimento de PTFE | Proporciona resistência química superior; protege a válvula contra corrosão e o fluido contra contaminação. |
| Disco Articulado | Abre com a pressão do fluxo para a frente, fecha automaticamente para vedar contra o fluxo reverso. |
Precisa de uma válvula de retenção confiável e resistente à corrosão para o seu processo crítico?
Na KINTEK, somos especializados na fabricação de precisão de componentes de PTFE de alto desempenho, incluindo válvulas de retenção tipo wafer personalizadas, vedações, revestimentos e artigos de laboratório. Se você precisa de um protótipo para testes ou produção em alto volume para os setores de semicondutores, médico, laboratorial ou industrial, nossa experiência garante que suas válvulas atendam aos mais altos padrões de durabilidade e compatibilidade química.
Entre em contato com a KINTEK hoje mesmo para discutir suas necessidades específicas e deixe que nossas soluções protejam seu sistema.

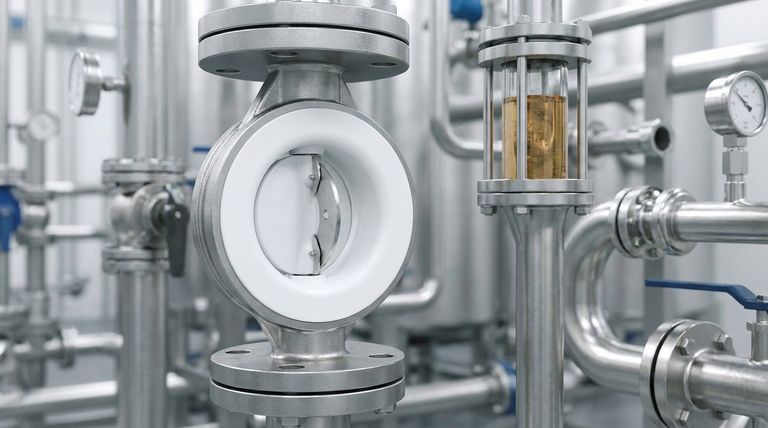

Guia Visual
