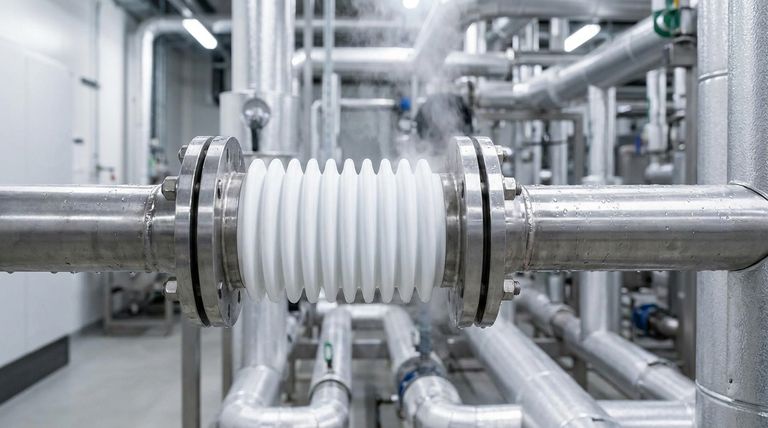

Em sua essência, os foles de expansão de PTFE servem como juntas flexíveis, semelhantes a um acordeão, dentro de um sistema de tubulação. Eles são projetados para comprimir e estender, absorvendo as mudanças dimensionais que ocorrem quando os tubos se expandem com o calor ou se contraem no frio. Essa flexibilidade controlada impede o acúmulo de estresse mecânico, que de outra forma causaria rachaduras, vazamentos e danos às seções rígidas dos tubos e aos equipamentos conectados.
A função essencial de um fole de expansão de PTFE é isolar a tubulação rígida das forças poderosas da expansão térmica. Ele consegue isso alavancando a combinação única de flexibilidade, inércia química e resistência térmica do PTFE, mas requer um projeto cuidadoso para gerenciar a suavidade inerente do material.
Como os Folles Absorvem o Movimento Térmico
Um sistema de tubulação sem um ponto de flexibilidade é vulnerável à autodestruição devido a mudanças de temperatura. Os foles de expansão introduzem um ponto de movimento controlado para dissipar esse estresse com segurança.
O Princípio da Compensação Axial
A função principal de um fole de expansão é compensar as mudanças no comprimento do tubo, conhecido como movimento axial.
À medida que o tubo aquece e se expande, o fole comprime. À medida que o sistema esfria e o tubo se contrai, o fole se estende. Essa ação semelhante a um acordeão absorve a mudança de comprimento sem transferir estresse para as âncoras do tubo ou bocais do equipamento.
Lidando com Desalinhamento e Vibração
A mesma flexibilidade que absorve a expansão térmica também permite que o fole compense outros tipos de movimento.
Isso inclui desalinhamento lateral (tubos ligeiramente deslocados) e deflexão angular (tubos que se encontram em um leve ângulo). Também ajuda a amortecer as vibrações do sistema provenientes de bombas ou eventos sísmicos, protegendo ainda mais toda a estrutura.
Prevenindo Estresse e Falha do Sistema
Ao absorver esses movimentos multidirecionais, o fole atua como o ponto de alívio designado no sistema.
Isso garante que o estresse dos ciclos térmicos não se concentre em pontos fracos, como soldas, flanges ou conexões de válvulas. O resultado é um aumento drástico na integridade, confiabilidade e segurança do sistema.
As Vantagens Únicas do PTFE
Embora as juntas de expansão possam ser feitas de metal ou borracha, o PTFE (Politetrafluoretileno) é escolhido por sua combinação distinta de propriedades, tornando-o indispensável em ambientes exigentes.
Inércia Química Excepcional
O PTFE é virtualmente inerte à quase todos os produtos químicos industriais. Isso o torna a escolha ideal para tubos que transportam fluidos corrosivos nas indústrias química, farmacêutica ou de alimentos e bebidas, prevenindo vazamentos e contaminação do produto.
Tolerância a Altas Temperaturas
O PTFE mantém suas propriedades em uma ampla faixa de temperaturas de operação. Essa estabilidade permite que ele funcione de forma confiável em sistemas que experimentam flutuações significativas de temperatura, desde aplicações criogênicas até processos de alta temperatura.
Durabilidade e Confiabilidade
A combinação de resistência química e térmica resulta em uma longa vida útil com manutenção mínima. Isso reduz o tempo de inatividade dispendioso e aumenta a confiabilidade geral do sistema.
Compreendendo as Trocas de Material
Como consultor técnico, devo enfatizar que nenhum material está isento de suas limitações. Compreender as características inerentes do PTFE é crucial para a aplicação correta.
O Desafio da Fluência (Creep)
O PTFE tem rigidez relativamente baixa, o que significa que pode ser suscetível à fluência (creep) — uma deformação lenta e permanente quando submetido a uma carga constante, especialmente em temperaturas elevadas.
Gerenciando a Deformação
Para combater a fluência e fornecer estabilidade sob pressão, os foles de PTFE são frequentemente projetados com reforço. Isso pode incluir anéis de suporte metálicos ou encapsulamento total para evitar a extensão excessiva e garantir que o fole mantenha sua forma e função.
Instabilidade Dimensional
O mesmo alto coeficiente de expansão térmica que permite que o PTFE seja flexível também o torna sensível ao calor durante a fabricação. Isso deve ser cuidadosamente gerenciado com parâmetros de usinagem controlados e o uso de refrigerantes para garantir que o produto final atenda às especificações dimensionais precisas.
Fazendo a Escolha Certa para o Seu Sistema
A seleção da junta de expansão correta requer uma compreensão clara das demandas específicas do seu sistema.
- Se o seu foco principal é lidar com produtos químicos altamente corrosivos ou atender a padrões sanitários: O PTFE é uma escolha incomparável devido à sua inércia química e propriedades antiaderentes.
- Se o seu sistema envolve altas pressões ou flutuações significativas de temperatura: Certifique-se de que o fole de PTFE especificado inclua reforço, como anéis de suporte, para prevenir a fluência e garantir estabilidade dimensional a longo prazo.
- Se sua principal preocupação é absorver vibração e desalinhamento menor: A flexibilidade inerente de um fole de PTFE o torna uma solução altamente eficaz para melhorar a estabilidade do sistema e reduzir o ruído mecânico.
Em última análise, um fole de expansão de PTFE especificado corretamente é um controle de engenharia crítico que protege todo o seu sistema de tubulação, gerenciando com segurança sua resposta à energia térmica.
Tabela de Resumo:
| Característica Principal | Benefício para Sistemas de Tubulação |
|---|---|
| Flexibilidade Axial/Lateral | Absorve expansão térmica, contração e desalinhamento. |
| Inércia Química | Resiste à corrosão por fluidos agressivos, garantindo pureza. |
| Tolerância a Altas Temperaturas | Funciona de forma confiável desde processos criogênicos até de alta temperatura. |
| Amortecimento de Vibração | Protege o equipamento contra vibrações de bombas ou sísmicas. |
Proteja seus sistemas de tubulação críticos com componentes de PTFE projetados com precisão da KINTEK.
Se você atua nos setores de semicondutores, médico, laboratorial ou industrial, nossos foles de expansão de PTFE são projetados para lidar com expansão térmica, corrosão química e vibração, garantindo a integridade do sistema e prevenindo tempo de inatividade dispendioso.
Somos especializados em fabricação personalizada, desde protótipos iniciais até produção em alto volume, para atender às suas especificações exatas.
Entre em contato com a KINTEK hoje mesmo para discutir sua aplicação e receber uma solução adaptada às suas necessidades.

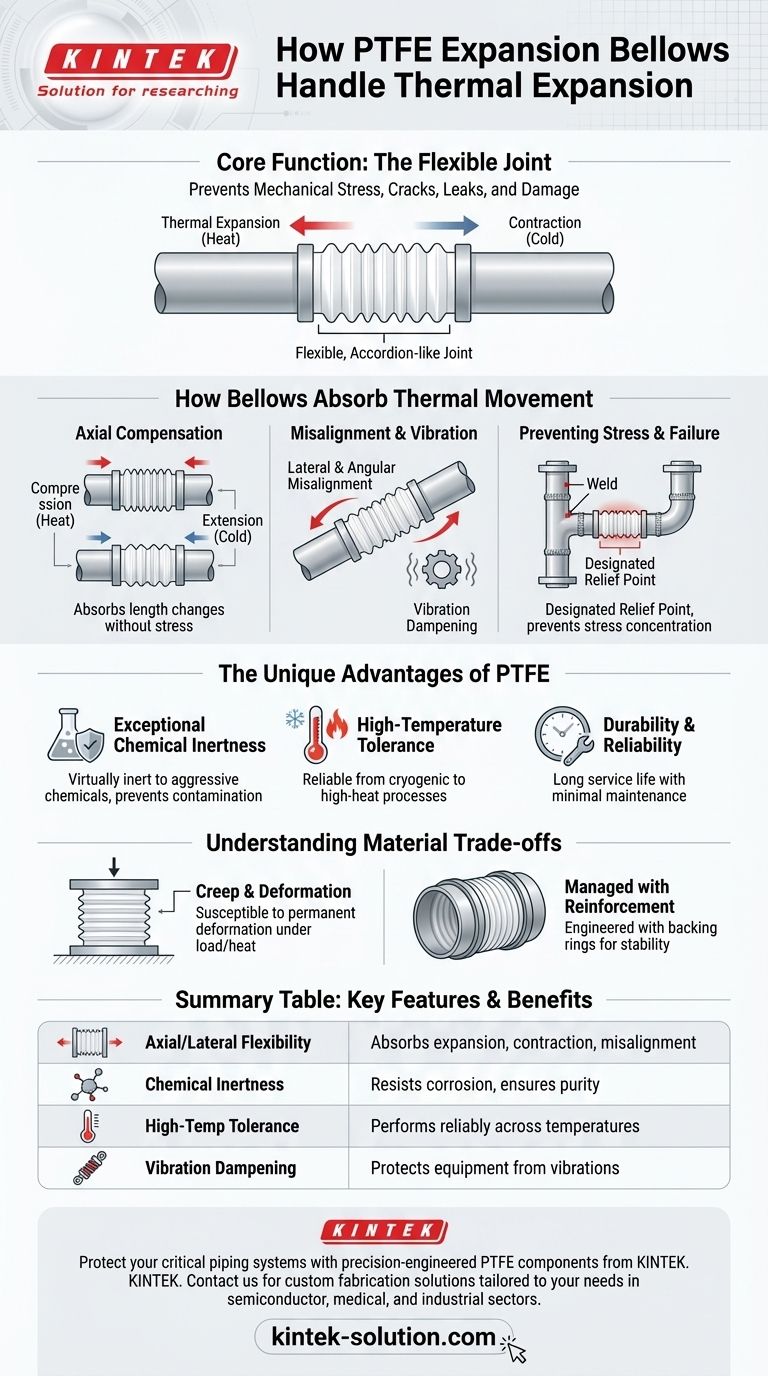

Guia Visual
