Em resumo, os furos em uma válvula borboleta revestida com PTFE são para alinhamento. Estes não são para o fluxo; são furos localizadores ou de "taco" (lug) projetados para centralizar perfeitamente a válvula entre duas flanges de tubulação durante a instalação, garantindo uma vedação estanque sem danificar o revestimento interno sensível.
O propósito central desses furos de alinhamento é proteger o recurso mais crítico da válvula: seu revestimento de Politetrafluoretileno (PTFE). O alinhamento adequado é inegociável, pois até mesmo um leve deslocamento durante a instalação pode comprometer a vedação, danificar o revestimento e levar a uma falha catastrófica em serviço corrosivo.
Desvendando o Projeto da Válvula
Para entender a função desses furos, você deve primeiro compreender a construção única desse tipo de válvula. Ela é projetada para ser "sanduichada" entre duas seções de tubulação.
O Papel Crítico do Revestimento de PTFE
Uma válvula borboleta revestida com PTFE usa um corpo metálico padrão, mas toda a sua superfície interna é revestida com uma camada contínua de PTFE. Este revestimento atua como um escudo protetor.
Seu propósito é fornecer resistência excepcional à corrosão contra produtos químicos agressivos, ácidos ou meios de alta pureza que, de outra forma, destruiriam o corpo metálico da válvula. A integridade deste revestimento é primordial.
O Método de Instalação "Sanduíche"
Ao contrário das válvulas que possuem suas próprias flanges integradas, essas válvulas são tipicamente do estilo "wafer" (disco) ou "lug" (taco). Isso significa que o corpo da válvula é um anel compacto que se encaixa entre duas flanges de tubulação existentes.
Parafusos longos são então passados através das flanges e dos furos de alinhamento no corpo da válvula, prendendo todo o conjunto.

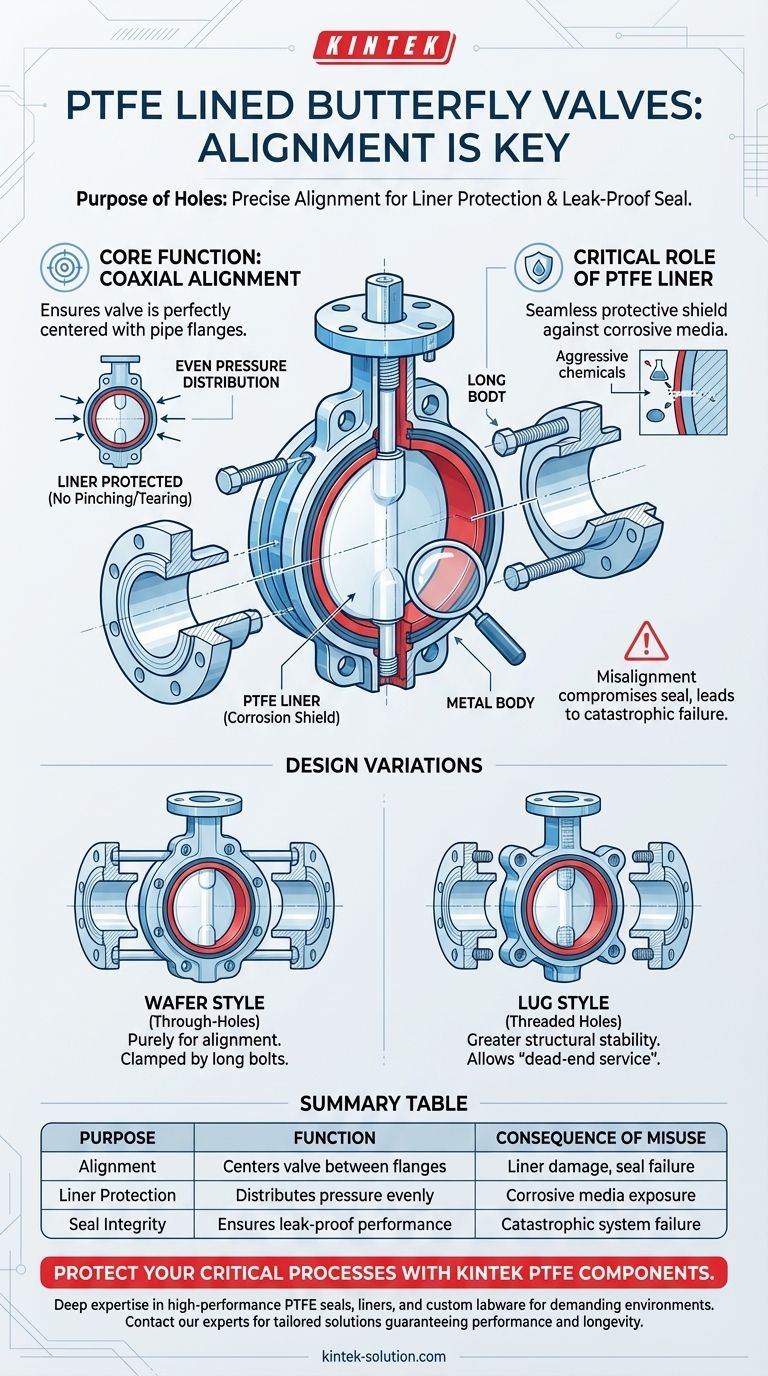

A Função dos Furos de Alinhamento
Os furos garantem que a válvula esteja perfeitamente coaxial com o tubo. Quando as flanges são apertadas, esse alinhamento preciso garante que a pressão de aperto seja distribuída uniformemente pelas faces de vedação do PTFE.
Isso evita que o revestimento seja beliscado, rasgado ou deformado, o que criaria um caminho de vazamento imediato e exporia o corpo metálico a materiais corrosivos.
As Consequências do Alinhamento Incorreto
A falha em usar esses furos de alinhamento corretamente pode levar a vários problemas graves que anulam todo o propósito de especificar uma válvula revestida de alto desempenho.
Comprometimento da Vedação Protetora
Se a válvula estiver descentralizada, o aperto da flange criará pressão desigual no revestimento de PTFE. Isso pode facilmente danificar a superfície de vedação elevada do revestimento, resultando em perda do desempenho de "vazamento zero" pelo qual essas válvulas são conhecidas.
Danos ao Disco e ao Atuador
Uma válvula desalinhada pode impedir que o disco interno abra ou feche corretamente. A borda do disco pode atingir o interior da flange da tubulação, causando danos físicos ao disco, ao revestimento e exercendo tensão excessiva na haste e no atuador da válvula.
Entendendo as Variações de Projeto
Os furos de alinhamento vêm em duas configurações principais, que definem o tipo específico e a aplicação da válvula.
Furos Passantes (Estilo Wafer)
Válvulas com furos passantes simples são conhecidas como estilo wafer. Elas são puramente para alinhamento.
A válvula é mantida no lugar exclusivamente pela força compressiva de parafusos longos que se estendem de uma flange de tubulação para a outra, passando pelos furos no corpo da válvula.
Furos Rosqueados (Estilo Lug)
Válvulas com furos rosqueados são conhecidas como estilo lug. Parafusos curtos (parafusos de capa) são instalados de cada flange nos "tacos" rosqueados do corpo da válvula.
Este projeto fornece maior estabilidade estrutural e permite o "serviço de extremidade morta" (dead-end service), o que significa que a tubulação de um lado pode ser removida para manutenção enquanto a válvula permanece aparafusada ao outro, retendo a pressão.
Fazendo a Escolha Certa para o Seu Objetivo
A presença desses furos é uma característica fundamental do projeto ligada diretamente à função e ao método de instalação da válvula.
- Se o seu foco principal for resistência à corrosão: Você deve usar os furos de alinhamento para garantir a integridade do revestimento de PTFE, que é a única barreira contra o ataque químico.
- Se o seu foco principal for a capacidade de manutenção do sistema: Uma válvula estilo lug com furos rosqueados é a escolha superior, pois permite uma desmontagem mais fácil da tubulação a jusante.
- Se o seu foco principal for a integridade da instalação: Independentemente do tipo, sempre use os furos para guiar a válvula para sua posição coaxial antes de aplicar qualquer torque nos parafusos da flange.
Em última análise, esses furos simples são um recurso crítico que garante que uma válvula sofisticada possa oferecer o desempenho e a longevidade prometidos.
Tabela de Resumo:
| Propósito | Função | Consequência do Uso Indevido |
|---|---|---|
| Alinhamento | Centraliza a válvula entre as flanges da tubulação | Dano ao revestimento, falha da vedação |
| Proteção do Revestimento | Distribui a pressão de aperto uniformemente | Exposição a meios corrosivos |
| Integridade da Vedação | Garante desempenho à prova de vazamento | Falha catastrófica do sistema |
