Em sua essência, uma válvula borboleta revestida com PTFE é uma válvula de um quarto de volta projetada para controlar ou interromper o fluxo de fluidos altamente corrosivos ou de alta pureza. Sua característica definidora é um revestimento feito de politetrafluoretileno (PTFE) que cobre o interior da válvula, criando uma barreira quimicamente inerte entre o fluido e o corpo metálico da válvula. Este design combina a operação simples e de ação rápida de uma válvula borboleta com a excepcional resistência química do PTFE.
A percepção crucial é que o revestimento de PTFE não é apenas uma cobertura; é um componente fundamental do design que atua como um escudo protetor. Isso permite que um corpo de válvula robusto e econômico (como aço carbono ou inoxidável) gerencie com segurança produtos químicos agressivos que, de outra forma, exigiriam ligas metálicas exóticas e caras.
Como uma Válvula Borboleta Revestida com PTFE é Construída
Uma válvula borboleta revestida com PTFE opera com base em um princípio simples, mas depende de uma combinação precisa de componentes para alcançar sua confiabilidade em ambientes agressivos.
O Corpo da Válvula: A Fundação Estrutural
O corpo externo fornece a integridade estrutural e os pontos de conexão para a tubulação. Geralmente é fabricado a partir de metais duráveis, como aço inoxidável ou aço carbono.
Este exterior robusto suporta o estresse mecânico e a pressão do sistema, enquanto o revestimento interno lida com o estresse químico.
O Revestimento de PTFE: A Barreira Protetora
Este é o componente mais crítico. Uma espessa camada de PTFE é moldada no interior do corpo da válvula, criando uma superfície contínua e não reativa.
Este revestimento serve a dois propósitos principais: ele fornece uma barreira protetora contra a corrosão e cria a superfície de vedação da válvula, garantindo um fechamento estanque quando fechada. A natureza lisa e de baixo atrito do PTFE também facilita a operação suave.
O Disco: O Elemento de Controle de Fluxo
Um disco circular é posicionado no centro da válvula. Ao girar o disco em noventa graus, ele se move de uma posição paralela ao fluxo (totalmente aberto) para perpendicular ao fluxo (totalmente fechado).
Em muitos designs, o próprio disco também é encapsulado ou revestido com PTFE, garantindo que nenhuma peça metálica entre em contato com o fluido de processo.
A Haste e o Atuador: O Mecanismo de Controle
Uma haste, conhecida como stem, passa pelo disco e se conecta a um atuador na parte externa da válvula.
Este atuador, que pode ser uma alavanca, manípulo manual ou um sistema pneumático ou elétrico automatizado, é usado para girar a haste e, consequentemente, o disco para controlar o fluxo.
A Vantagem Central: Por Que o PTFE Faz a Diferença
A escolha de usar um revestimento de PTFE é deliberada e oferece benefícios operacionais distintos em comparação com as válvulas borboleta padrão.
Resistência Química Incomparável
O PTFE é notoriamente inerte e resistente a uma vasta gama de produtos químicos, incluindo ácidos, álcalis e outras substâncias corrosivas agressivas. Isso o torna ideal para aplicações de processamento químico e farmacêutico.
Vedação e Fechamento Superiores
O design proporciona excelentes capacidades de fechamento estanque. O revestimento de PTFE cria uma vedação resiliente e de assento plano com o disco, prevenindo vazamentos internos no sistema de tubulação e eliminando emissões fugitivas para a atmosfera.
Baixo Atrito e Alta Pureza
A superfície de baixo atrito do PTFE garante uma operação suave e de menor torque, o que pode estender a vida útil da válvula e de seu atuador. Sua natureza inerte também a torna adequada para aplicações de alta pureza onde a contaminação do meio é uma preocupação.
Compreendendo as Compensações e Limitações
Embora altamente eficazes, essas válvulas não são uma solução universal. Entender seus limites operacionais é fundamental para a aplicação correta.
Restrições de Temperatura e Pressão
O PTFE tem limites específicos de temperatura e pressão. Embora funcione bem em muitos cenários, aplicações que envolvem temperaturas ou pressões muito altas podem exigir válvulas feitas de ligas metálicas especializadas que possam manter sua integridade estrutural sob condições mais extremas.
Suscetibilidade a Danos no Revestimento
O revestimento de PTFE, embora durável, pode ser danificado por lamas altamente abrasivas ou instalação incorreta (por exemplo, aperto excessivo de flanges). Qualquer ruptura no revestimento expõe o corpo metálico à mídia corrosiva, anulando o propósito principal da válvula.
A Importância do Dimensionamento Correto
O dimensionamento correto da válvula é crucial. Ele deve ser baseado na taxa de fluxo necessária, queda de pressão e diâmetro do tubo para garantir um controle eficiente e evitar desgaste prematuro ou problemas operacionais como cavitação do fluxo.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da válvula correta requer uma compreensão clara das demandas do seu sistema.
- Se o seu foco principal é manusear meios altamente corrosivos: A chave é garantir que a barreira de PTFE esteja completa, muitas vezes selecionando uma válvula onde tanto o revestimento quanto o disco estejam totalmente encapsulados.
- Se o seu foco principal é evitar todos os vazamentos: Priorize válvulas com um revestimento de assento plano de alta qualidade que garanta desempenho de fechamento estanque.
- Se o seu foco principal é a compatibilidade do sistema: Você deve verificar se o seu fluido específico, temperatura de operação e pressão estão todos dentro dos limites especificados para a válvula.
Em última análise, escolher uma válvula borboleta revestida com PTFE é uma decisão estratégica para obter resistência química de elite sem o alto custo de válvulas de ligas exóticas.
Tabela de Resumo:
| Componente | Material e Função |
|---|---|
| Corpo da Válvula | Aço carbono ou inoxidável para integridade estrutural e conexão de tubulação. |
| Revestimento de PTFE | Camada de PTFE moldada fornecendo barreira quimicamente inerte e superfície de vedação. |
| Disco | Elemento de controle de fluxo, frequentemente encapsulado em PTFE para evitar contato do fluido com o metal. |
| Haste e Atuador | Mecanismo (manual ou automatizado) para girar o disco para operação de um quarto de volta. |
Precisa de uma válvula confiável para produtos químicos agressivos?
A KINTEK é especializada na fabricação de componentes de PTFE de alto desempenho, incluindo vedações, revestimentos e artigos de laboratório fabricados sob medida. Nossa experiência em fabricação de precisão de PTFE garante que suas válvulas e sistemas atendam aos requisitos exigentes dos setores de semicondutores, médico, laboratorial e industrial.
Entregamos soluções desde protótipos até pedidos de alto volume, garantindo a resistência química e a pureza que sua aplicação exige.
Entre em contato com a KINTEK hoje para discutir suas necessidades específicas e obter um orçamento!

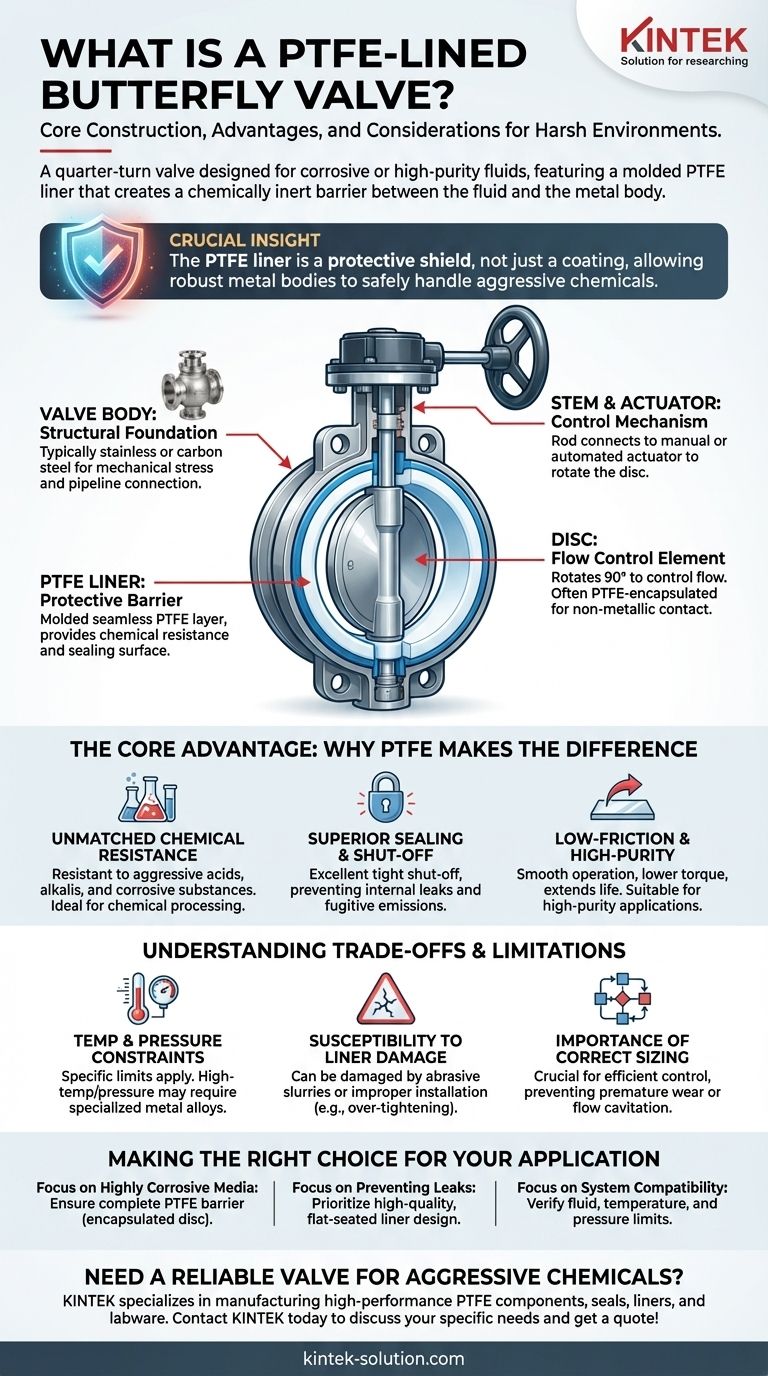

Guia Visual
