Em sua essência, as vedações de PTFE são categorizadas por sua forma e função, mais comumente como gaxetas e arruelas estáticas ou vedações de pistão e lábio dinâmicas. Esses designs aproveitam as propriedades exclusivas do politetrafluoretileno para evitar vazamentos em uma vasta gama de aplicações industriais, desde tubulações estacionárias até eixos rotativos de alta velocidade.
A forma de uma vedação de PTFE responde a "o que" ela é, mas sua composição material (virgem, preenchida) e recursos de design (como energização por mola) respondem a "como" ela se comportará. A seleção verdadeira requer a correspondência do design e material da vedação com as demandas operacionais específicas de temperatura, pressão e movimento.
A Fundação: Por que escolher PTFE para vedação?
Antes de mergulhar nos tipos de vedações, é fundamental entender por que o PTFE é um material de vedação tão procurado. Seu desempenho está enraizado em uma combinação única de propriedades químicas e físicas.
Faixa de Temperatura Excepcional
As vedações de PTFE operam de forma eficaz em um espectro térmico incrivelmente amplo, tipicamente de temperaturas criogênicas de -200°C (-328°F) até 260°C (500°F).
Resistência Química Incomparável
O PTFE é virtualmente inerte, resistindo a quase todos os produtos químicos industriais, solventes e agentes corrosivos. Isso o torna a escolha padrão para aplicações que envolvem meios agressivos.
Atrito Extremamente Baixo
Conhecido por sua superfície escorregadia e antiaderente, o PTFE possui um dos coeficientes de atrito mais baixos de qualquer material sólido. Essa propriedade é vital para vedações dinâmicas, pois reduz o desgaste, minimiza a geração de calor e diminui o consumo de energia.
Classificando as Vedações por Função e Forma
A maneira mais fundamental de categorizar as vedações de PTFE é se elas são projetadas para aplicações estáticas ou dinâmicas.
Vedações Estáticas: Gaxetas e Arruelas
Vedações estáticas são usadas entre dois componentes que não se movem em relação um ao outro.
- Gaxetas de PTFE: Estas são vedações planas projetadas para preencher as lacunas microscópicas entre duas faces de flange estacionárias, como em tubulações, tanques ou carcaças de máquinas. Sua função é criar uma barreira e evitar o vazamento de fluidos ou gases.
- Arruelas de PTFE: Estas são vedações simples em forma de anel que fornecem uma barreira à prova de vazamentos, frequentemente usadas sob a cabeça de um parafuso ou porca para garantir uma vedação firme contra uma superfície.
Vedações Dinâmicas: Vedações de Pistão e Lábio
Vedações dinâmicas são usadas onde uma superfície de vedação está em movimento em relação a outra.
- Vedações de Pistão de PTFE: Usadas em cilindros hidráulicos e pneumáticos, essas vedações impedem que o fluido contorne o pistão à medida que ele se move alternadamente. Elas são projetadas para alta pressão e baixo atrito para garantir uma operação eficiente do cilindro.
- Vedações de Lábio de PTFE: Estas são vedações rotativas projetadas para conter fluidos e excluir contaminantes em eixos rotativos. O "lábio" flexível mantém contato com o eixo, criando uma vedação dinâmica que minimiza o atrito e o desgaste, tornando-as comuns em motores, caixas de engrenagens e bombas.
Projetos Avançados: O Papel da Energização por Mola
Para aplicações dinâmicas exigentes, uma vedação de lábio de PTFE padrão pode não fornecer força de vedação suficiente, especialmente em baixas pressões ou onde há encolhimento do material em baixas temperaturas. É aqui que as vedações energizadas por mola se destacam.
O que é uma Vedação Energizada por Mola?
Uma vedação energizada por mola é uma vedação de PTFE que incorpora uma mola metálica em sua capa. Esta mola fornece uma carga constante e resiliente nos lábios de vedação, garantindo contato consistente com as superfícies de vedação, independentemente da pressão do sistema, flutuações de temperatura ou desalinhamentos menores da ferragem.
Tipos de Molas Principais
O tipo de mola usado influencia diretamente o desempenho da vedação. Opções comuns incluem cantilever (molas em V) e molas helicoidais inclinadas. Cada uma fornece uma característica de carga diferente adaptada às necessidades da aplicação.
Correspondendo a Carga da Mola à Aplicação
A força da mola pode ser personalizada. Molas de carga pesada fornecem uma vedação muito apertada onde algum atrito é aceitável. Em contraste, molas de carga leve são usadas em aplicações de alta velocidade ou sensíveis para reduzir o atrito, minimizar o desgaste e estender a vida útil tanto da vedação quanto do eixo.
Entendendo as Compensações: Seleção de Material
O termo "PTFE" representa uma família de materiais, não uma única substância. A escolha do grau de PTFE é uma compensação crítica entre pureza, custo e desempenho mecânico.
PTFE Virgem
Este é o politetrafluoretileno puro, sem enchimento. Oferece a maior resistência química e é frequentemente necessário para aplicações alimentícias, médicas ou de semicondutores. No entanto, tem menor resistência ao desgaste e fluência (deformação sob carga) em comparação com os graus preenchidos.
PTFE Preenchido
Para aprimorar as propriedades mecânicas, o PTFE pode ser misturado com cargas.
- Fibra de Vidro aumenta a resistência ao desgaste e a rigidez.
- Carbono melhora a resistência à compressão, dureza e resistência ao desgaste.
- Bronze aumenta significativamente a resistência à compressão e a condutividade térmica, mas não deve ser usado com meios corrosivos.
A escolha de um grau preenchido melhora a durabilidade e a classificação de pressão de uma vedação, mas pode reduzir ligeiramente sua compatibilidade química.
PTFE Expandido (ePTFE)
Este material é criado expandindo o PTFE virgem, resultando em uma estrutura macia e altamente conformável. É excelente para gaxetas usadas em flanges danificadas ou irregulares porque se comprime facilmente em uma vedação fina e forte sob carga.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da vedação correta requer uma compreensão clara do seu objetivo operacional principal.
- Se o seu foco principal é evitar vazamentos entre flanges estacionários: Uma gaxeta de PTFE é sua solução. Considere uma gaxeta de PTFE expandido (ePTFE) para superfícies de flange mais antigas ou imperfeitas.
- Se o seu foco principal é vedar um eixo rotativo em produtos químicos agressivos: Uma vedação de lábio de PTFE energizada por mola é necessária. Selecione um material de PTFE preenchido para durabilidade e certifique-se de que a carga é compatível com o meio.
- Se o seu foco principal é vedar um pistão alternativo em um cilindro de alta pressão: Uma vedação de pistão de PTFE preenchido projetada para resistência ao desgaste e baixo atrito é o padrão da indústria.
- Se o seu foco principal é minimizar o atrito em uma aplicação dinâmica de alta velocidade: Uma vedação energizada por mola com uma mola de carga leve é ideal para reduzir o desgaste e a geração de calor.
Ao alinhar o design e o material da vedação com sua função pretendida, você garante desempenho ideal, confiabilidade e vida útil.
Tabela de Resumo:
| Tipo de Vedação | Função Principal | Características Principais | Aplicações Comuns |
|---|---|---|---|
| Gaxetas e Arruelas Estáticas | Vedar superfícies estacionárias | Evita vazamentos entre flanges, parafusos | Tubulações, tanques, carcaças de máquinas |
| Vedações de Pistão Dinâmicas | Vedar movimento alternativo | Alta pressão, baixo atrito | Cilindros hidráulicos/pneumáticos |
| Vedações de Lábio Dinâmicas | Vedar eixos rotativos | Baixo atrito, exclui contaminantes | Motores, caixas de engrenagens, bombas |
| Vedações Energizadas por Mola | Vedação dinâmica aprimorada | Força de vedação constante, lida com desalinhamento | Rotativas/alternativas exigentes/baixa pressão |
Precisa de uma Solução de Vedação de PTFE de Alto Desempenho?
A KINTEK é especializada na fabricação de componentes de PTFE de precisão—incluindo vedações, revestimentos e artigos de laboratório—para os setores de semicondutores, médico, laboratorial e industrial. Se você precisa de uma gaxeta estática padrão ou de uma vedação dinâmica energizada por mola projetada sob medida, fornecemos seleção de materiais especializada e fabricação, desde protótipos até pedidos de alto volume, para garantir confiabilidade, resistência química e longa vida útil em sua aplicação específica.
Entre em contato conosco hoje para discutir suas necessidades de vedação e obter um orçamento!

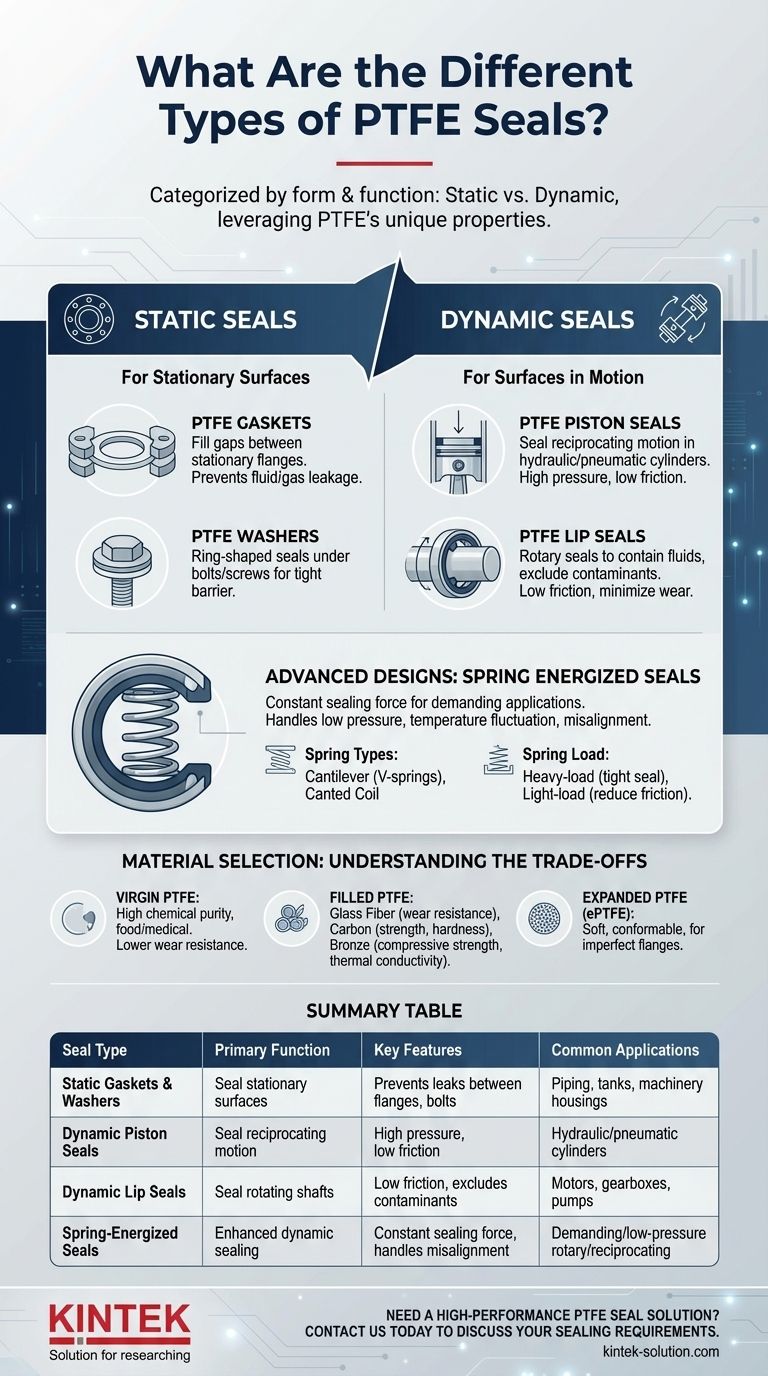

Guia Visual
