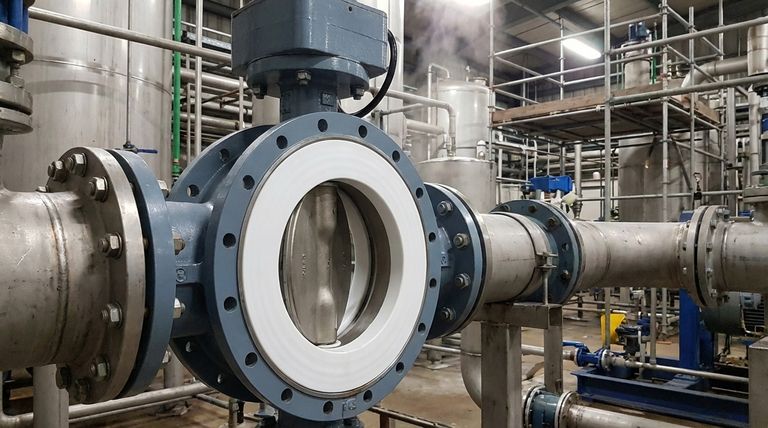

As válvulas de borboleta revestidas a PTFE são válvulas industriais especializadas com um revestimento de politetrafluoroetileno (PTFE) que proporciona uma excecional resistência química e estabilidade térmica.Estas válvulas controlam o fluxo de fluido através de um mecanismo de disco pivotante e são particularmente valiosas no manuseamento de meios corrosivos, temperaturas extremas e ambientes industriais exigentes.O seu design combina funcionalidade com eficiência de espaço, tornando-as populares no processamento químico, farmacêutico e outras indústrias onde a compatibilidade de materiais e a fiabilidade são críticas.
Pontos-chave explicados:
-
Construção e mecanismo do núcleo
-
Válvulas de borboleta
válvulas de borboleta
são constituídas por três componentes principais:
- Corpo da válvula com abertura circular
- Disco rotativo (borboleta) montado num eixo central
- Revestimento de PTFE cobrindo todas as superfícies molhadas
- O disco roda 90° entre as posições aberta (paralela ao fluxo) e fechada (perpendicular)
- O encapsulamento em PTFE protege os componentes metálicos do contacto direto com o meio de processo
-
Válvulas de borboleta
válvulas de borboleta
são constituídas por três componentes principais:
-
Vantagens materiais do revestimento de PTFE
- Resistência química :Suporta quase todos os ácidos, álcalis e solventes, exceto metais alcalinos fundidos e flúor
-
Desempenho em termos de temperatura
:
- Serviço contínuo de -100°C a +200°C
- Possibilidade de picos de curta duração até 260°C
-
Propriedades físicas
:
- A superfície antiaderente evita a acumulação de material
- O baixo coeficiente de fricção (0,04-0,10) reduz o binário de funcionamento
- Compatível com a FDA para aplicações alimentares/farmacêuticas
-
Benefícios operacionais
- Desempenho da vedação :Atinge um fecho estanque a bolhas (ANSI Classe VI) quando corretamente especificado
-
Manutenção
:
- O revestimento evita as falhas induzidas pela corrosão
- As propriedades auto-lubrificantes minimizam o desgaste
-
Instalação
:
- 50-70% mais leve do que as válvulas metálicas equivalentes
- O design compacto economiza espaço em comparação com as válvulas de gaveta/globo
-
Principais aplicações
- Fábricas de processamento químico (linhas de ácido, transferência de solventes)
- Produção farmacêutica (manuseamento de fluidos estéreis)
- Tratamento de água (cloro, sistemas de ozono)
- Processamento de alimentos (aplicações sanitárias)
- Produção de energia (sistemas FGD)
-
Considerações sobre a seleção
- Verificar as tabelas de compatibilidade química para meios específicos
- Selecionar materiais de disco adequados (frequentemente 316SS ou Hastelloy)
- Especificar a espessura do revestimento (normalmente 2-5 mm) com base no risco de abrasão
- Considerar projectos à prova de fogo quando necessário
Já avaliou o impacto que os requisitos de binário da válvula podem ter na seleção do seu atuador?O baixo atrito do PTFE permite actuadores mais pequenos em comparação com válvulas sem revestimento, reduzindo potencialmente os custos globais do sistema.Estas válvulas representam uma daquelas soluções de engenharia em que a ciência dos materiais permite diretamente processos industriais mais seguros e mais eficientes.
Tabela de resumo:
| Caraterística | Vantagem |
|---|---|
| Revestimento em PTFE | Resiste a ácidos, álcalis e solventes |
| Gama de temperaturas | -100°C a +200°C (picos a 260°C) |
| Design compacto | Poupa espaço em comparação com as válvulas de gaveta/globo |
| Baixa fricção | Reduz o binário, prolonga a vida útil |
| Vedação estanque a bolhas | Desempenho de fecho ANSI Classe VI |
| Leveza | 50-70% mais leves do que as válvulas metálicas |
