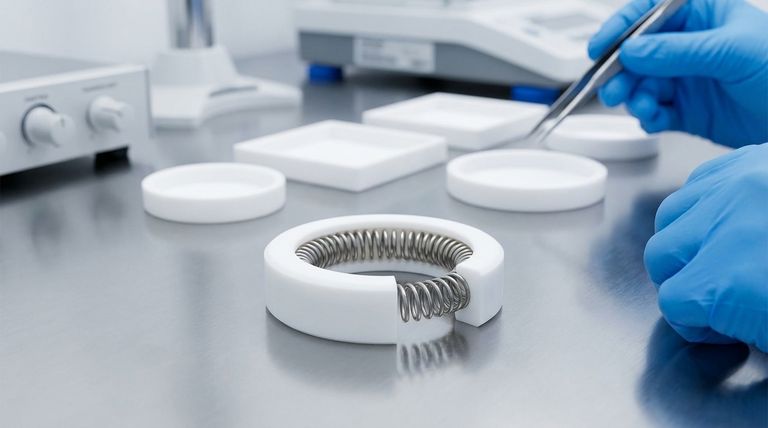

Em sua essência, um selo de PTFE energizado por mola é um dispositivo de vedação de alto desempenho projetado para condições extremas onde selos elastoméricos padrão falhariam. Ele consiste em uma camisa de polímero durável, geralmente feita de politetrafluoretileno (PTFE), e um energizador de mola metálico resistente à corrosão que aplica força constante aos lábios de vedação.
Este design cria uma vedação confiável usando a mola para o contato inicial e, em seguida, aproveitando a pressão do sistema para uma vedação mais justa e dinâmica. É um componente de solução de problemas para aplicações que envolvem temperaturas extremas, produtos químicos agressivos ou requisitos críticos de atrito.
Desvendando o Selo Energizado por Mola
Para entender sua função, é melhor observar seus dois componentes principais: a camisa e o energizador. Cada um desempenha um papel distinto e crítico na criação de uma vedação robusta.
A Camisa de Polímero
A carcaça externa, ou camisa, é o material principal que entra em contato com as superfícies de vedação. É mais comumente feita de PTFE ou outros polímeros de alto desempenho.
Este material é escolhido por suas propriedades excepcionais, incluindo uma vasta faixa de temperatura de operação, inércia química quase universal e um coeficiente de atrito muito baixo. A camisa é usinada em um perfil de "copo em U", que apresenta lábios flexíveis que podem ser forçados para fora.
O Energizador de Mola
Dentro da cavidade em forma de U da camisa fica uma mola de metal. Esta mola é o motor do selo.
Seu propósito é fornecer a força mecânica inicial necessária para empurrar os lábios da camisa contra as superfícies de vedação. Isso garante uma vedação firme mesmo em pressões de sistema muito baixas e compensa o desgaste do material e a expansão térmica durante a vida útil do selo.
O Mecanismo de Vedação Explicado
A eficácia deste selo provém de um processo de dois estágios que combina a força da mola mecânica com a pressão do sistema.
Estágio 1: Força Inicial da Mola
Quando instalado, a mola é comprimida, exercendo uma força externa constante sobre os lábios da camisa de PTFE. Isso cria uma vedação estática segura contra as superfícies do hardware antes que qualquer pressão do sistema seja aplicada.
Estágio 2: Ativação pela Pressão do Sistema
Assim que o sistema é pressurizado, o fluido entra na cavidade em forma de U do selo. Essa pressão atua nas superfícies internas dos lábios da camisa, aumentando drasticamente a força de vedação. Quanto maior a pressão do sistema, mais firme se torna a vedação.
Quando Especificar um Selo Energizado por Mola
Esses selos não são substitutos de uso geral para O-rings. São componentes especializados projetados para resolver desafios de engenharia específicos que os selos de commodities não conseguem resolver.
Faixas de Temperatura Extremas
Elastômeros padrão podem se tornar quebradiços em temperaturas criogênicas ou degradar em calor elevado. Selos de PTFE mantêm sua integridade e capacidade de vedação em uma faixa de temperatura excepcionalmente ampla.
Ambientes Químicos Agressivos
O PTFE é virtualmente inerte à maioria dos produtos químicos e solventes industriais. Isso torna os selos energizados por mola essenciais para aplicações em processamento químico, petróleo e gás, e aeroespacial, onde meios agressivos estão presentes.
Aplicações de Baixo Atrito ou Alta Velocidade
O atrito inerentemente baixo da camisa de PTFE torna esses selos ideais para aplicações dinâmicas, como em configurações de pistão, haste ou rotativas. Eles reduzem o arrasto, evitam o deslizamento e minimizam a geração de calor.
Entendendo as Compensações
Embora altamente eficazes, esses selos vêm com considerações específicas que são críticas para uma implementação bem-sucedida.
Custo Inicial Mais Alto
Os materiais avançados e os processos de fabricação tornam os selos energizados por mola significativamente mais caros do que os selos elastoméricos padrão. Seu custo é justificado pelo seu desempenho e pela prevenção de falhas dispendiosas em sistemas críticos.
Elasticidade Reduzida
O PTFE é um material muito mais rígido do que a borracha. É menos tolerante a imperfeições nos acabamentos das superfícies do hardware e requer tolerâncias mais apertadas para garantir uma vedação adequada.
Sensibilidade à Instalação
A camisa de polímero pode ser danificada se não for instalada com cuidado. O uso de ferramentas e técnicas adequadas é essencial para evitar arranhar ou sulcar os lábios de vedação, o que comprometeria o desempenho.
Fazendo a Escolha Certa para Sua Aplicação
A seleção de um selo requer a correspondência das capacidades do componente com as demandas do sistema.
- Se seu foco principal for confiabilidade em temperaturas extremas ou meios químicos: Um selo de PTFE energizado por mola é a escolha definitiva onde selos padrão se mostraram inadequados.
- Se seu foco principal for minimizar o atrito em um sistema dinâmico: As propriedades de baixo atrito da camisa de PTFE oferecem uma vantagem de desempenho distinta em relação aos selos elastoméricos.
- Se seu foco principal for uma aplicação estática padrão e de baixo custo: Um O-ring tradicional ou um selo elastomérico é provavelmente a solução mais prática e econômica.
Em última análise, a escolha de um selo energizado por mola é uma decisão de engenharia para garantir a integridade operacional quando as condições são simplesmente muito exigentes para soluções convencionais.
Tabela de Resumo:
| Componente | Material | Função Principal |
|---|---|---|
| Camisa de Polímero | PTFE | Oferece resistência química, suporta temperaturas extremas e oferece baixo atrito. |
| Energizador de Mola | Metal resistente à corrosão | Aplica força constante para vedação inicial e compensa o desgaste. |
Precisa de um selo confiável para condições extremas? A KINTEK é especializada na fabricação de componentes de PTFE de alto desempenho, incluindo selos personalizados energizados por mola para os setores de semicondutores, médico, laboratorial e industrial. Nossa produção de precisão garante que seus selos atendam às especificações mais exigentes, de protótipos a pedidos de alto volume. Entre em contato conosco hoje para discutir sua aplicação e garantir a integridade operacional!

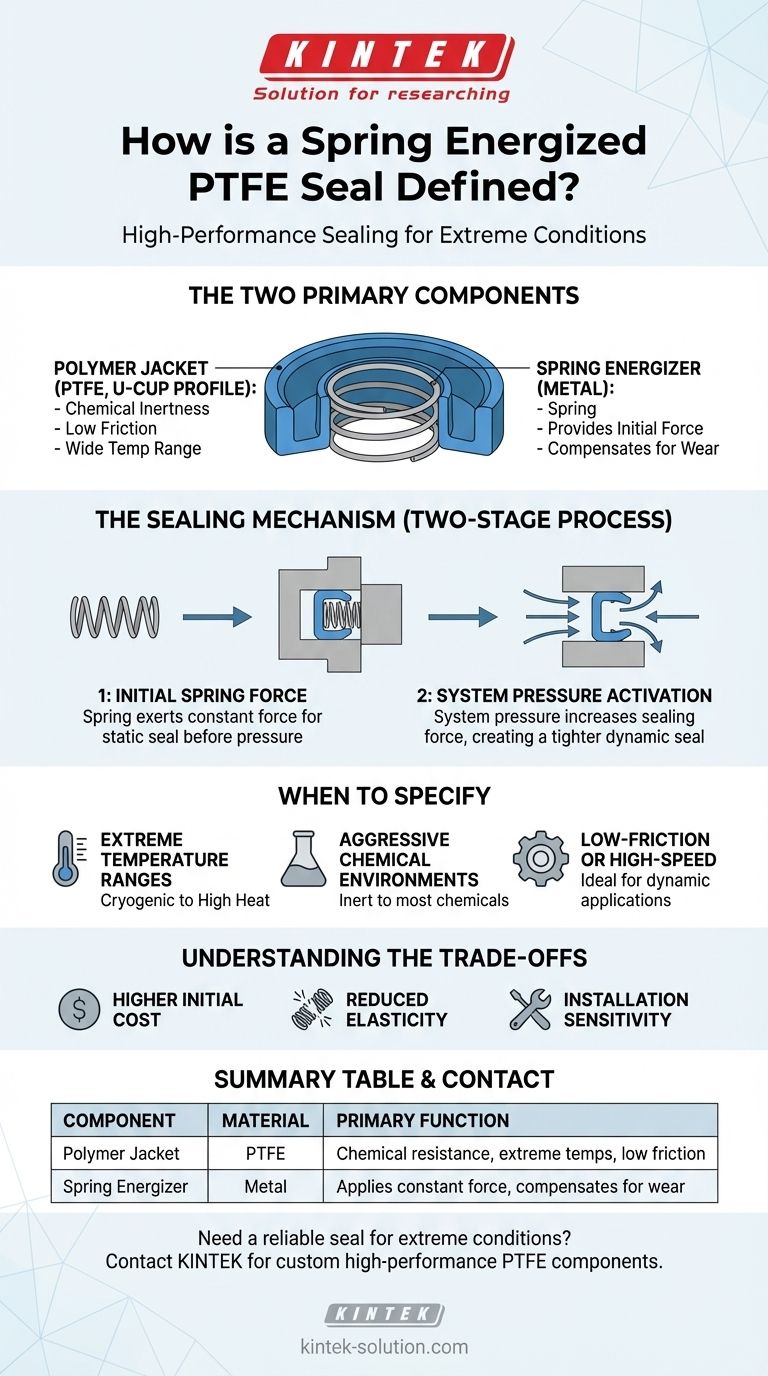

Guia Visual
