Em resumo, existem duas considerações principais de pressão para válvulas borboleta revestidas com PTFE: você deve evitar diferenciais de pressão excessivos que possam romper o revestimento e, criticamente, deve prevenir qualquer pressão negativa (vácuo) que possa fazer com que o revestimento colapse ou se solte do corpo da válvula. Esses fatores são fortemente influenciados pela temperatura operacional do sistema.
O princípio central a entender é que o revestimento de PTFE oferece excelente resistência química, mas tem força estrutural limitada. Sua integridade depende da manutenção de um equilíbrio delicado entre pressão e temperatura para prevenir falhas mecânicas.
O Papel do Revestimento de PTFE
Uma Barreira, Não uma Estrutura
As válvulas borboleta revestidas com PTFE são selecionadas por sua capacidade excepcional de lidar com meios altamente corrosivos. O revestimento de PTFE atua como uma barreira inerte, protegendo o corpo metálico da válvula contra ataques químicos.
Este design aproveita a resistência química do PTFE, mas é crucial lembrar que o revestimento não é um componente estrutural. Ele depende do corpo da válvula para suporte mecânico.
Compreendendo Seus Limites Mecânicos
O PTFE é um fluoropolímero com baixo coeficiente de atrito, o que auxilia na operação suave da válvula. No entanto, é também um material relativamente macio que pode se deformar sob estresse.
Suas propriedades mecânicas, particularmente sua rigidez e resistência à tração, mudam significativamente com a temperatura.
Principais Modos de Falha Relacionados à Pressão
O Perigo da Pressão Negativa (Vácuo)
Esta é a consideração de pressão mais crítica e frequentemente negligenciada para válvulas revestidas. Uma condição de vácuo dentro da tubulação pode criar um efeito de sucção.
Essa pressão negativa pode puxar o revestimento de PTFE para longe da parede interna do corpo da válvula, fazendo com que ele estufe, delamine ou colapse.
Um revestimento colapsado obstruirá o disco da válvula, levando a mau funcionamento, vedação inadequada e falha completa da válvula.
O Impacto da Pressão Diferencial Excessiva
Uma alta diferença de pressão através do disco da válvula fechada coloca um estresse significativo no revestimento e em suas vedações.
Embora o corpo da válvula seja projetado para pressão, o próprio revestimento pode ser comprometido. Em designs que usam foles de PTFE para vedação, essa pressão excessiva pode causar diretamente a ruptura dos foles, levando a um vazamento catastrófico.
Compreendendo as Compensações: A Relação Pressão-Temperatura
A pressão operacional que uma válvula revestida com PTFE pode suportar não é um número fixo; ela é inversamente relacionada à temperatura operacional.
Como o Calor Amacia o Revestimento
À medida que a temperatura do meio aumenta, o revestimento de PTFE começa a amolecer e perder sua rigidez.
Um revestimento mais macio é muito mais suscetível a danos mecânicos. Pode ser mais facilmente deformado pela pressão ou puxado para longe do corpo da válvula por um vácuo.
Definindo Limites de Temperatura Operacional
Para um desempenho confiável e de longo prazo, a temperatura do meio para uma válvula borboleta revestida com PTFE deve ser controlada em 120°C (248°F) ou abaixo.
A válvula pode tolerar picos de curto prazo de até 150°C (302°F), mas a operação sustentada nesse nível acelerará a degradação do revestimento e aumentará significativamente o risco de falha.
Fazendo a Escolha Certa para o Seu Sistema
Para garantir a confiabilidade e a segurança do seu processo, você deve avaliar as condições do seu sistema em relação às limitações da válvula.
- Se o seu foco principal for a confiabilidade em um ambiente de alta corrosão: Garanta que seu sistema tenha controles robustos para prevenir tanto a sobrepressão quanto qualquer chance de formação de vácuo.
- Se o seu foco principal for operar perto do limite superior de temperatura: Você deve implementar controles de pressão ainda mais rigorosos, pois a resistência do revestimento à deformação será significativamente reduzida.
- Se o seu sistema for propenso a condições de vácuo: Uma válvula borboleta revestida com PTFE padrão é provavelmente a escolha errada; você deve investigar tipos de válvulas alternativos ou designs de revestimento especificamente classificados para serviço a vácuo.
Em última análise, tratar o revestimento de PTFE como um escudo de alto desempenho, e não como uma armadura estrutural, é a chave para sua aplicação bem-sucedida.

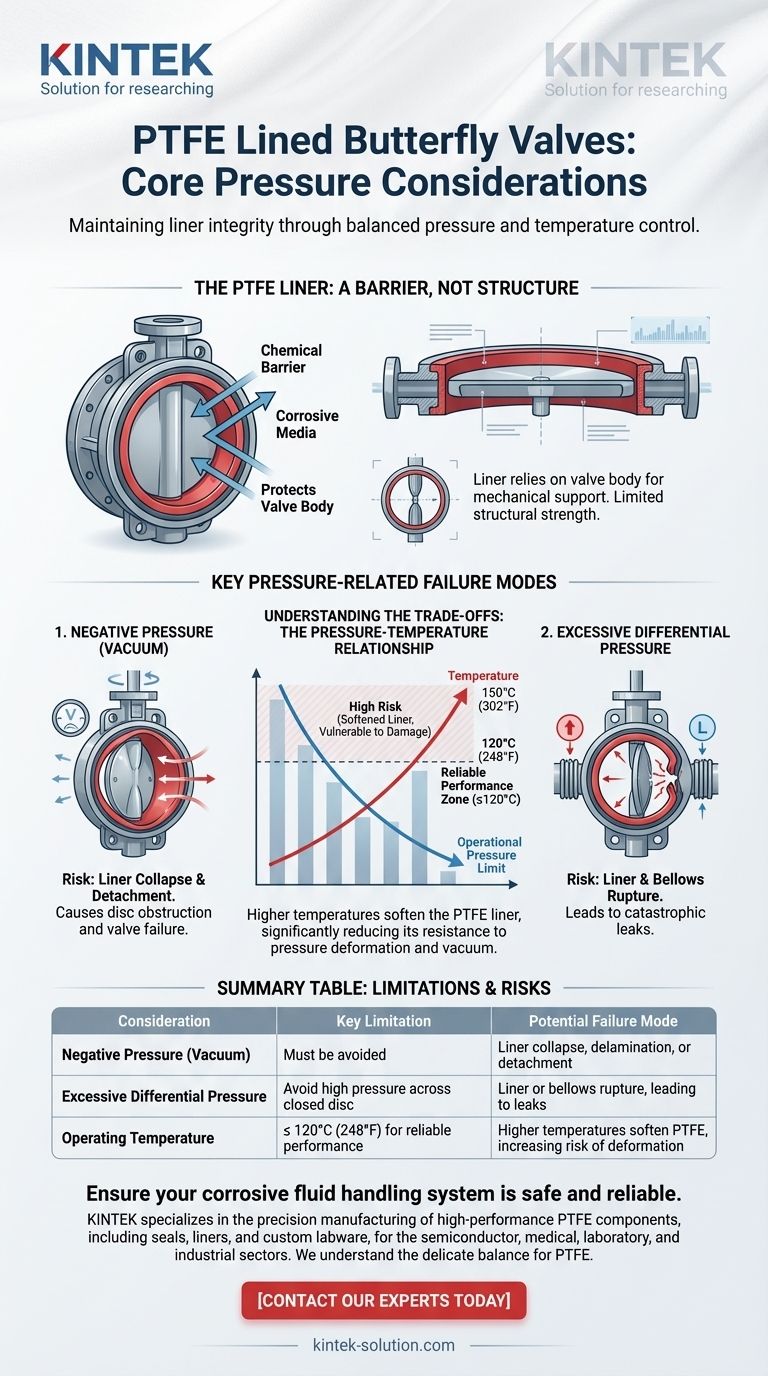

Tabela Resumo:
| Consideração | Limitação Principal | Modo de Falha Potencial |
|---|---|---|
| Pressão Negativa (Vácuo) | Deve ser evitada | Colapso do revestimento, delaminação ou desprendimento do corpo da válvula |
| Pressão Diferencial Excessiva | Evitar alta pressão através do disco fechado | Ruptura do revestimento ou dos foles de PTFE, levando a vazamentos |
| Temperatura Operacional | ≤ 120°C (248°F) para desempenho confiável | Temperaturas mais altas amolecem o PTFE, aumentando o risco de deformação |
Garanta que seu sistema de manuseio de fluidos corrosivos seja seguro e confiável.
Os limites de pressão e temperatura de seus componentes revestidos com PTFE são críticos para o sucesso e a segurança de sua operação. A KINTEK é especializada na fabricação de precisão de componentes de PTFE de alto desempenho, incluindo vedações, revestimentos e utensílios de laboratório personalizados, para os setores de semicondutores, médico, laboratorial e industrial.
Compreendemos o equilíbrio delicado necessário para que o PTFE tenha um desempenho ideal. Permita-nos fornecer componentes que atendam às suas especificações exatas, desde protótipos até pedidos de alto volume, garantindo durabilidade e resistência química.
Entre em contato com nossos especialistas hoje mesmo para discutir os requisitos da sua aplicação e receber uma solução personalizada adaptada às suas necessidades.
