Quais Configurações Estão Disponíveis Para Retentores De Eixo Rotativo De Ptfe? Otimize O Desempenho Com Opções De Lábio, Estrutura E Material

Ao selecionar um retentor de eixo rotativo de PTFE, você não está escolhendo um único produto, mas configurando uma solução. As principais configurações disponíveis envolvem o design do lábio (hidrodinâmico, liso ou multilábio), a construção da estrutura (usinada para baixo volume ou prensada para alto volume) e a composição do material, que pode variar de PTFE virgem a vários graus preenchidos para desempenho aprimorado.

O princípio central da configuração do retentor de PTFE é que cada elemento — desde a geometria do lábio até o material de enchimento específico — é uma variável que pode ser ajustada para atender às exigências precisas de velocidade, pressão, temperatura e ambiente químico da sua aplicação.

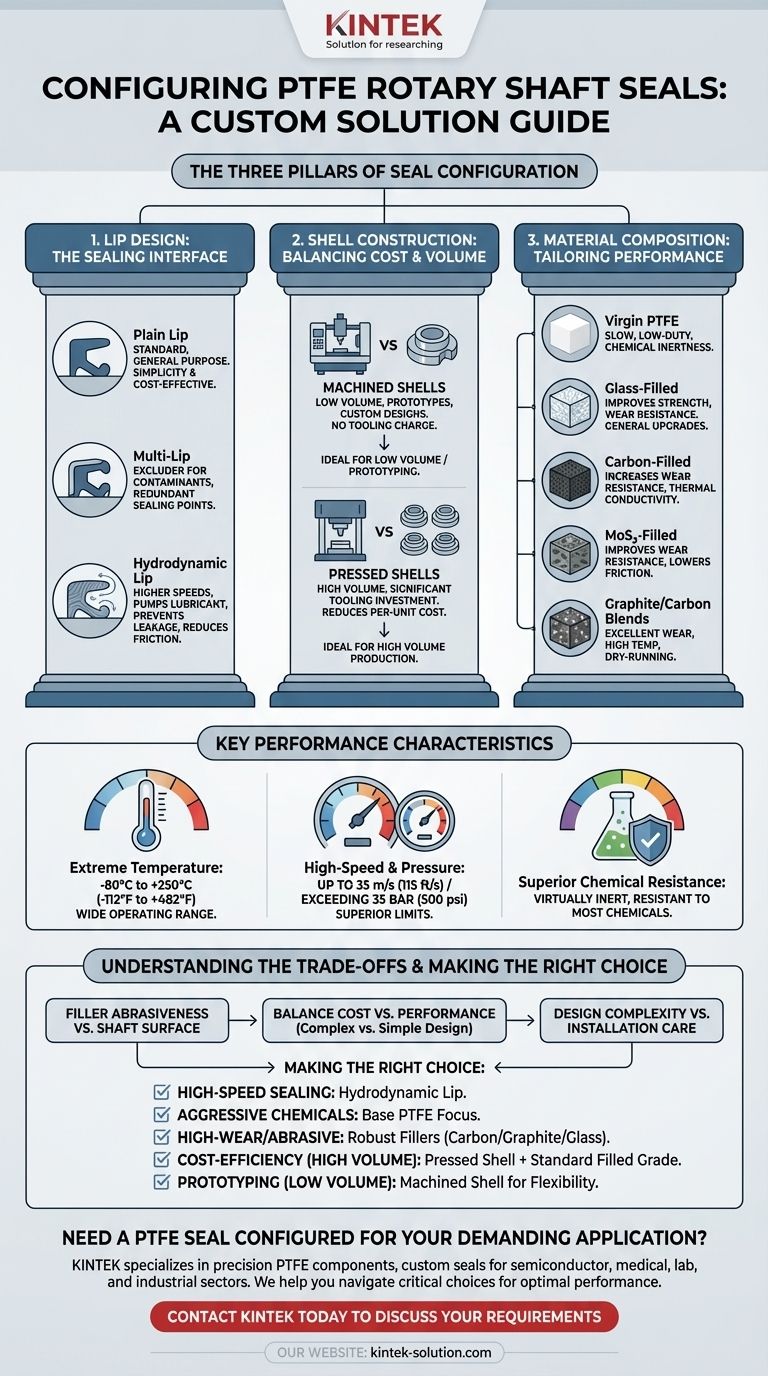

Os Três Pilares da Configuração do Retentor

Compreender como especificar um retentor de PTFE começa com três áreas fundamentais de personalização. Cada pilar impacta diretamente o desempenho, a durabilidade e o custo do retentor.

H3: Design do Lábio: A Interface de Vedação

O lábio é o componente mais crítico para a eficácia da vedação.

Lábio Liso: Este é um design padrão adequado para aplicações de uso geral e baixa exigência, onde a simplicidade e o custo são fatores chave.
Multilábio: Estes designs incorporam lábios secundários, muitas vezes para atuar como um excludente para contaminantes externos ou para fornecer pontos de vedação redundantes em aplicações críticas.
Lábio Hidrodinâmico: Para velocidades mais altas, estes retentores apresentam padrões sutis no lábio ou na superfície de contato. Estes padrões usam a rotação do eixo para bombear uma pequena quantidade de lubrificante de volta para o sistema, prevenindo vazamentos e reduzindo o atrito.

H3: Construção da Estrutura: Equilibrando Custo e Volume

O método usado para criar a carcaça metálica do retentor é uma escolha entre o custo inicial e o custo por unidade.

Estruturas Usinadas: São produzidas a partir de tarugo de metal sólido sem a necessidade de ferramentas dedicadas. Isso as torna ideais para protótipos, designs personalizados ou corridas de produção de baixo volume, onde evitar uma alta taxa de ferramental é primordial.
Estruturas Prensadas: Para produção de alto volume, as estruturas são estampadas ou "prensadas" em forma usando um molde. Embora isso envolva um investimento inicial significativo em ferramental, reduz drasticamente o custo de cada retentor individual.

H3: Composição do Material: Adaptando o Desempenho com Aditivos

O PTFE virgem raramente é a escolha ideal para aplicações exigentes. Aditivos são misturados ao PTFE base para aprimorar propriedades mecânicas específicas.

PTFE Virgem: Melhor para uso lento e de baixa exigência, onde a inércia química é a principal preocupação.
Com Vidro: Melhora significativamente a resistência e a durabilidade, tornando-o uma escolha comum para atualizações de uso geral.
Com Carbono: Aumenta a resistência ao desgaste e a condutividade térmica sem aumentar significativamente o atrito.
Com MoS₂ (Dissulfeto de Molibdênio): Adicionado para melhorar a resistência ao desgaste e reduzir o atrito, especialmente em aplicações de maior exigência. Pode ser combinado com vidro ou carbono.
Misturas de Grafite/Carbono: Oferecem excelente resistência ao desgaste, desempenho em altas temperaturas e boas capacidades de funcionamento a seco.

Características Chave de Desempenho

Essas escolhas de configuração permitem que os retentores de PTFE operem em ambientes onde os retentores elastoméricos tradicionais falhariam.

H3: Tolerância a Temperaturas Extremas

Os retentores de PTFE mantêm sua integridade e desempenho em uma faixa de temperatura excepcionalmente ampla, tipicamente de -80°C a +250°C (-112°F a +482°F), com alguns graus especializados estendendo isso ainda mais.

H3: Capacidade de Alta Velocidade e Alta Pressão

Retentores de PTFE configurados corretamente podem suportar velocidades superficiais de até 35 m/s (115 pés/s) e pressões superiores a 35 BAR (500 psi), superando em muito os limites de muitos outros tipos de retentores.

H3: Resistência Química Superior

O PTFE é virtualmente inerte, tornando-o resistente a quase todos os produtos químicos e lubrificantes industriais. A escolha do aditivo também deve ser considerada para compatibilidade total.

Compreendendo os Compromissos

Selecionar a configuração correta requer o equilíbrio de prioridades concorrentes. Um aprimoramento em uma área pode introduzir uma limitação em outra.

H3: Abrasividade do Aditivo

Embora aditivos como o vidro melhorem significativamente a resistência ao desgaste de um retentor, eles podem ser mais abrasivos para a superfície do eixo de contato. Isso exige uma consideração cuidadosa da dureza e do acabamento superficial do eixo. Uma mistura como Vidro MoS₂ é frequentemente usada para mitigar esse efeito.

H3: Custo vs. Desempenho

Um retentor altamente personalizado com aditivos avançados, um lábio hidrodinâmico e uma estrutura usinada para um tamanho personalizado terá um custo mais alto. Este investimento só se justifica quando as exigências de confiabilidade e desempenho da aplicação o justificam.

H3: Complexidade do Design e Instalação

Designs multilábio ou retentores integrados com molas são mais complexos de fabricar e podem exigir mais cuidado durante a instalação para garantir que todos os elementos de vedação estejam corretamente assentados e sem danos.

Fazendo a Escolha Certa para Sua Aplicação

Sua configuração final deve ser ditada pela sua exigência de desempenho mais crítica.

Se seu foco principal for vedação de alta velocidade: Um design de lábio hidrodinâmico é essencial para prevenir vazamentos e gerenciar o calor de atrito.
Se seu foco principal for ambientes químicos agressivos: Priorize o material base de PTFE e garanta que quaisquer aditivos usados também sejam totalmente compatíveis.
Se seu foco principal for desgaste elevado ou mídia abrasiva: Selecione um retentor com um aditivo robusto como carbono, grafite ou vidro.
Se seu foco principal for eficiência de custo para produção de alto volume: Um design de estrutura prensada combinado com um grau preenchido padrão adequado oferecerá o menor custo por unidade.
Se seu foco principal for prototipagem ou produção de baixo volume: Uma estrutura usinada evita altos custos iniciais de ferramental e oferece máxima flexibilidade de design.

Em última análise, configurar o retentor de PTFE correto é sobre combinar precisamente seu material e design com as exigências do seu ambiente operacional específico.

Tabela de Resumo:

Pilar de Configuração	Opções Chave	Benefício de Aplicação Principal
Design do Lábio	Liso, Multilábio, Hidrodinâmico	Controla a eficácia da vedação, o atrito e a capacidade de velocidade
Construção da Estrutura	Usinada, Prensada	Equilibra custo inicial (protótipos) vs. custo por unidade (alto volume)
Composição do Material	PTFE Virgem, Com Vidro, Com Carbono, Com MoS₂	Adapta a resistência ao desgaste, a força e a compatibilidade química
