Na sua essência, um casquilho de politetrafluoretileno (PTFE) é projetado como um componente cilíndrico simples ou em forma de anel. O seu principal objetivo é encaixar-se entre duas peças móveis, como um veio e a sua carcaça, para servir como uma barreira de baixo atrito e resistente ao desgaste. A verdadeira sofisticação do seu design, no entanto, não reside na sua forma, mas nas propriedades inerentes do material PTFE que lhe permitem funcionar sem lubrificação externa.
O design de um casquilho de PTFE é uma aula de mestria em ciência dos materiais. A sua forma física simples é intencionalmente mínima, concebida para alavancar a combinação única de autolubrificação, inércia química e estabilidade térmica do PTFE para resolver problemas complexos de atrito e desgaste.
O Design Fundamental: A Forma Segue a Função
A eficácia de um casquilho de PTFE advém da sua capacidade de separar superfícies e reduzir drasticamente a energia necessária para as mover. Isto é conseguido através de uma combinação da sua forma física e das suas características materiais excecionais.
A Estrutura Física Central

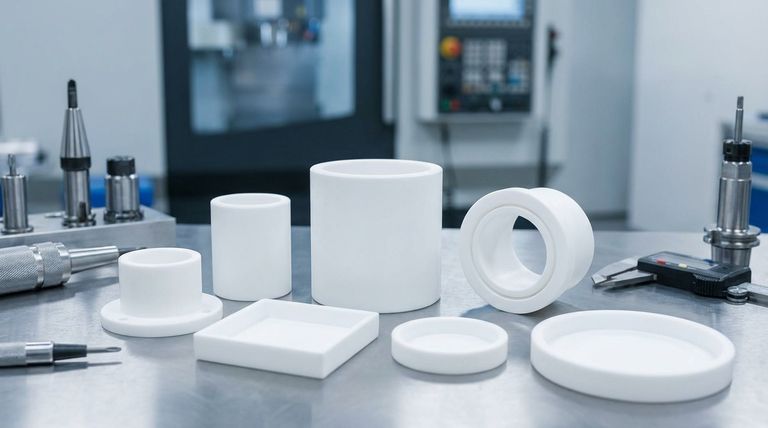

Um casquilho de PTFE é, na maioria das vezes, uma bucha lisa ou um rolamento com flange. Esta forma cilíndrica oca é projetada para ser encaixada sob pressão numa carcaça, proporcionando uma superfície lisa e de baixo atrito para um veio rotativo ou deslizante se mover contra ela.
As suas dimensões — diâmetro interno, diâmetro externo e comprimento — são projetadas para corresponder ao veio e à carcaça específicos, garantindo um ajuste preciso que minimiza a vibração e maximiza o contacto com a superfície.
O Princípio do Baixo Atrito
A principal característica de design do PTFE é o seu coeficiente de atrito notavelmente baixo, um dos mais baixos de qualquer material sólido. Esta propriedade é fundamental para a sua função.
Isto significa que as superfícies deslizam contra o casquilho de PTFE com resistência mínima, o que reduz a geração de calor, minimiza a perda de energia e garante um funcionamento suave e silencioso.
Autolubrificação Inerente
Ao contrário dos rolamentos metálicos tradicionais que requerem massa lubrificante ou óleo, o PTFE é autolubrificante. Durante a operação inicial, uma película de transferência microscópica de PTFE é depositada na superfície de contacto.
Este processo cria um contacto deslizante PTFE-sobre-PTFE altamente eficaz, eliminando a necessidade de lubrificantes externos, o que simplifica o design da máquina e reduz drasticamente os requisitos de manutenção.
Propriedades Materiais Chave que Impulsionam o Design
A geometria simples de um casquilho de PTFE permite que as poderosas propriedades do material definam o seu desempenho. Os engenheiros selecionam o PTFE quando o ambiente operacional exige mais do que apenas baixo atrito.
Inércia Química Excecional
O PTFE é virtualmente inerte e não reage com quase nenhum produto químico industrial, ácido ou base. Isto torna-o uma escolha de design essencial para equipamentos utilizados em ambientes corrosivos, como fábricas de processamento químico.
Esta não reatividade também significa que é não tóxico e insolúvel, tornando-o ideal para aplicações sensíveis nas indústrias alimentar, farmacêutica e médica.
Ampla Resiliência à Temperatura
O material é projetado para funcionar de forma fiável numa enorme gama de temperaturas, tipicamente de -200°C a +260°C (-328°F a +500°F).
Esta estabilidade térmica permite que os casquilhos de PTFE sejam projetados para aplicações que experienciam frio extremo, como equipamentos criogénicos, ou calor elevado, como fornos industriais.
Superfície Antiaderente
A superfície não adesiva e antiaderente do PTFE impede que outros materiais se liguem a ele. Esta característica de design é crucial para prevenir contaminação e acumulação.
Garante que o casquilho permanece limpo e que o seu desempenho não é degradado por substâncias pegajosas, o que é vital no processamento e fabrico de alimentos.
Compreender as Compensações
Embora poderoso, o design de um casquilho de PTFE não está isento de limitações. Compreender estas compensações é crucial para uma implementação bem-sucedida.
Resistência ao Fluxo a Frio (Fluência)
O PTFE puro pode ser suscetível ao "fluxo a frio", ou fluência — uma deformação lenta sob pressão sustentada. Esta é uma consideração de design crítica para aplicações de alta carga.
Para contrariar isto, o PTFE é frequentemente misturado com cargas como fibra de vidro, carbono ou bronze. Estes materiais compósitos melhoram significativamente a resistência mecânica e a resistência à fluência, mas podem alterar ligeiramente outras propriedades, como o coeficiente de atrito ou a compatibilidade química.
Menor Resistência Mecânica
Em comparação com os casquilhos de bronze ou aço, os casquilhos de PTFE têm uma menor resistência à compressão e capacidade de suporte de carga. São projetados para aplicações de carga baixa a moderada.
Tentar usar um casquilho de PTFE padrão numa situação de carga elevada onde um rolamento metálico é necessário pode levar a uma falha prematura.
Expansão Térmica
O PTFE tem uma taxa de expansão térmica mais elevada do que os metais. Isto deve ser tido em conta no design das folgas da carcaça e do veio, especialmente em aplicações com flutuações de temperatura significativas, para evitar que o casquilho emperre.
Fazer a Escolha Certa para o Seu Objetivo
O design ideal para um casquilho de PTFE é determinado inteiramente pela sua aplicação pretendida.
- Se o seu foco principal for o baixo atrito num ambiente limpo ou corrosivo: Um casquilho de PTFE puro e não preenchido é a escolha ideal pela sua lubrificidade superior e inércia química.
- Se a sua aplicação envolver carga ou pressão mecânica significativa: Especifique um compósito de PTFE preenchido (por exemplo, com vidro, carbono ou bronze) para obter a resistência necessária ao desgaste e à fluência.
- Se o objetivo for eliminar a manutenção e o ruído: As propriedades autolubrificantes do PTFE tornam-no uma escolha superior aos rolamentos metálicos tradicionais com massa lubrificante para um funcionamento silencioso e a longo prazo.
Em última análise, projetar com um casquilho de PTFE é sobre aproveitar as propriedades materiais certas para criar uma solução de engenharia simples, elegante e altamente eficaz.
Tabela de Resumo:
| Característica de Design | Propriedade Chave | Benefício Principal |
|---|---|---|
| Forma de Bucha Cilíndrica | Ajuste Preciso | Minimiza a vibração, maximiza o contacto com a superfície |
| Material PTFE Puro | Baixo Atrito e Autolubrificação | Funcionamento suave e silencioso; sem manutenção |
| Compósitos de PTFE Preenchidos | Resistência à Fluência Aumentada | Suporta cargas e pressões mais elevadas |
| Estrutura de Polímero Inerte | Resistência Química | Ideal para ambientes corrosivos ou sensíveis |
| Ampla Gama de Temperaturas | Estabilidade Térmica | Desempenho fiável de -200°C a +260°C |
Precisa de um Componente de PTFE de Precisão para a Sua Aplicação?
A KINTEK especializa-se na fabricação de componentes de PTFE de alto desempenho — incluindo casquilhos, vedações, revestimentos e material de laboratório personalizados — para os setores de semicondutores, médico, laboratorial e industrial. Combinamos produção de precisão com ciência de materiais especializada para fornecer soluções que melhoram o desempenho, reduzem a manutenção e resistem a ambientes exigentes.
Deixe-nos ajudá-lo a aproveitar o poder do PTFE:
- Fabrico Personalizado: Desde protótipos a encomendas de alto volume.
- Especialização em Materiais: Orientação sobre PTFE puro ou preenchido para os seus requisitos específicos de carga, químicos e temperatura.
- Garantia de Qualidade: Componentes construídos para fiabilidade e desempenho a longo prazo.
Contacte a KINTEK hoje para discutir o seu projeto e obter um orçamento!

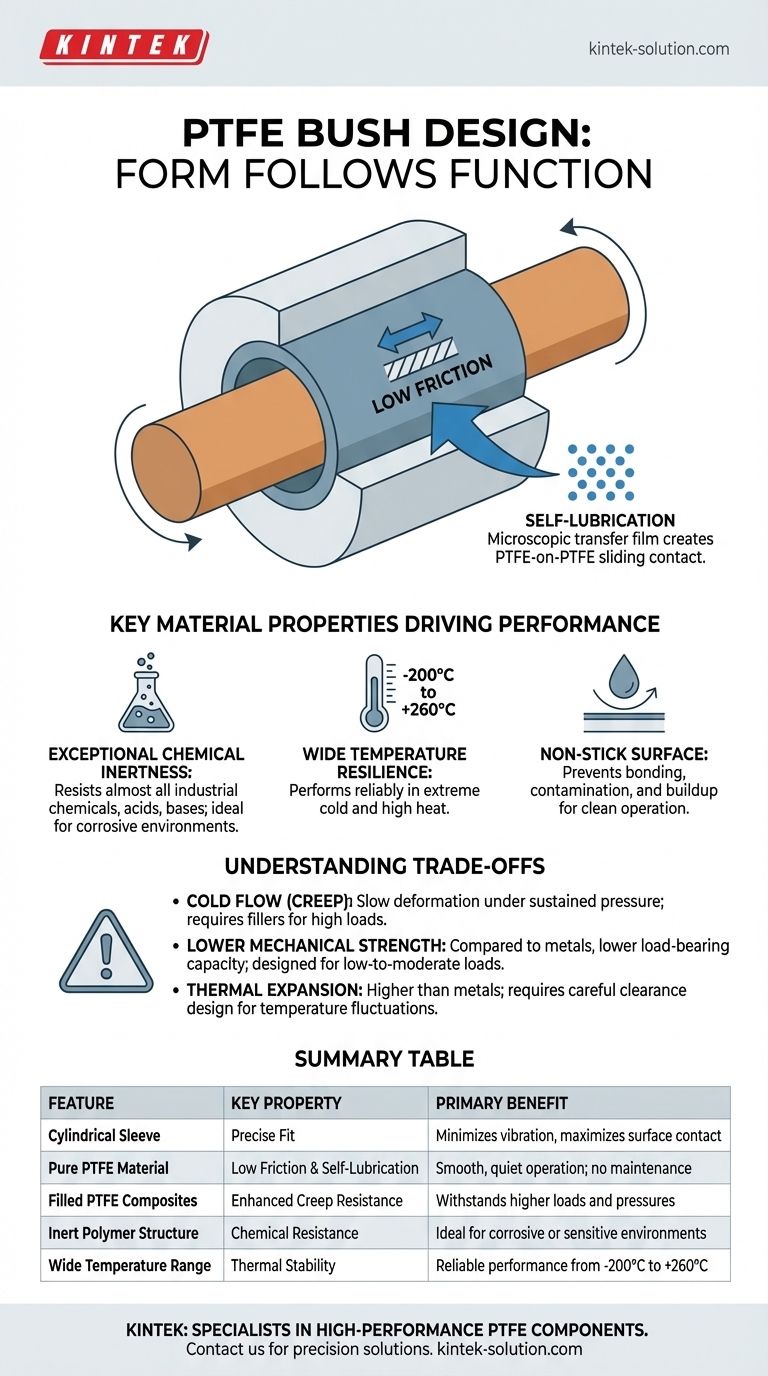

Guia Visual
