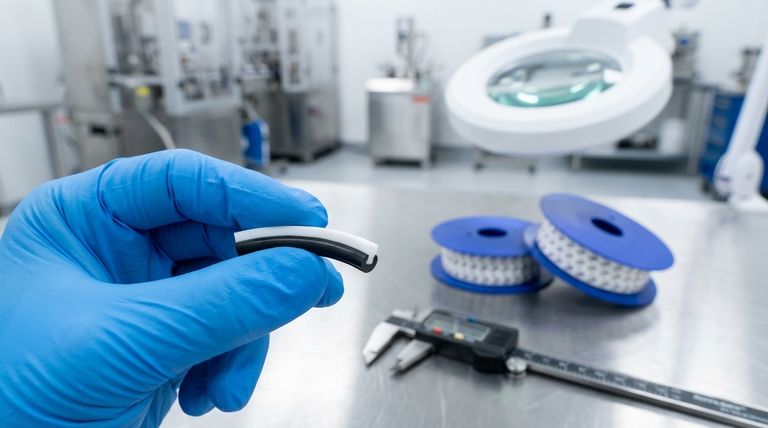

As vedações de borracha de PTFE são componentes compósitos avançados criados pela colagem de um elemento de politetrafluoretileno (PTFE) projetado com precisão a um elastômero de borracha flexível. Esta construção multimaterial não é uma mistura simples, mas um processo de engenharia deliberado, concebido para alavancar as vantagens distintas de cada material.
O princípio central por trás da construção de uma vedação de borracha de PTFE é combinar a resistência química e o baixo atrito inigualáveis de uma face de contato de PTFE com a flexibilidade e a força de vedação constante fornecida por um energizador de borracha. Isso cria uma vedação de alto desempenho que supera as limitações dos projetos de material único.
O Princípio Central: Um Sistema de Dois Materiais
Para entender a construção, você deve primeiro entender o propósito de cada componente. A vedação é um sistema projetado onde dois materiais desempenham funções separadas, mas complementares.
O Papel do PTFE: A Superfície de Contato
O componente de PTFE é a interface primária da vedação com a parte móvel. Seu papel é definido por suas propriedades inerentes ao material: atrito extremamente baixo (lubricidade), ampla resistência química e estabilidade em altas temperaturas. Isso o torna o material ideal para aplicações dinâmicas onde o desgaste e o atrito intermitente (stick-slip) são preocupações importantes.
O Papel do Elastômero: O Energizador
O elemento de borracha atua como uma mola ou "energizador". Embora o PTFE seja relativamente rígido, o elastômero (como FKM, EPDM ou HNBR) é resiliente e flexível. Ele fornece a força externa constante necessária para pressionar o lábio de PTFE contra a superfície de vedação, garantindo uma vedação estanque, mesmo com pequenas imperfeições superficiais ou flutuações de pressão.
O Processo de Fabricação, Passo a Passo
A criação de uma vedação de borracha de PTFE confiável envolve um processo de fabricação preciso e em várias etapas que vai muito além da simples moldagem de borracha.
Etapa 1: Seleção e Preparação do Material
O processo começa com a seleção de resinas de PTFE de alta qualidade. Estas são processadas em uma forma granular ou em pó consistente, o que é fundamental para a uniformidade do produto final.
Etapa 2: Conformação Primária
O material de PTFE preparado é então pressionado em uma forma básica, tipicamente um tubo ou uma "pré-forma", usando métodos como moldagem ou extrusão. Isso cria a geometria aproximada do elemento final de PTFE.
Etapa 3: Tratamento Térmico (Sinterização)
Este é um processo térmico crítico onde o PTFE moldado é aquecido a altas temperaturas. Esta etapa, também conhecida como cura ou sinterização, funde as partículas de PTFE, retendo a resistência mecânica, a durabilidade e a resistência química do material.
Etapa 4: Usinagem de Precisão
Após a sinterização, a pré-forma de PTFE endurecida é acabada com suas dimensões finais exatas. Isso é feito usando usinagem CNC especializada com ferramentas de corte e lubrificantes projetados especificamente para PTFE para alcançar tolerâncias apertadas e um acabamento superficial liso.
Etapa 5: Colagem e Montagem
O componente de PTFE acabado é então quimicamente ligado ao elastômero de borracha moldado. Este processo de colagem é proprietário e crucial para a integridade da vedação, pois deve suportar as forças e as condições ambientais da aplicação.
Etapa 6: Garantia de Qualidade
Finalmente, cada vedação passa por testes rigorosos. Isso geralmente inclui verificação dimensional, bem como verificações funcionais, como testes de vazamento e pressão, para garantir que ela atenda a todas as especificações de desempenho antes de estar pronta para uso.
Entendendo as Compensações (Trade-offs)
A construção sofisticada das vedações de PTFE oferece benefícios significativos, mas também introduz considerações específicas.
Complexidade e Custo
O processo de fabricação em várias etapas, envolvendo usinagem de precisão e técnicas avançadas de colagem, torna as vedações de PTFE inerentemente mais complexas e caras de produzir do que vedações de elastômero simples de peça única.
Sensibilidade à Instalação
A natureza rígida do lábio de PTFE torna essas vedações menos tolerantes durante a instalação. Ao contrário de uma vedação de borracha maleável, uma vedação de PTFE pode ser riscada ou permanentemente deformada por manuseio inadequado, enfatizando a necessidade de ferramentas e procedimentos corretos.
Integridade da Colagem
A ligação entre o PTFE e a borracha é um ponto potencial de falha se não for executada com os mais altos padrões de qualidade. Uma ligação comprometida pode levar à delaminação e falha prematura da vedação, tornando a qualidade do fabricante um fator crítico de seleção.
Fazendo a Escolha Certa para Sua Aplicação
Compreender o processo de construção ajuda você a selecionar a vedação correta com base em seu objetivo principal de engenharia.
- Se o seu foco principal é reduzir o atrito e prevenir o atrito intermitente (stick-slip): A superfície de contato de PTFE usinada é o recurso fundamental, tornando-a a escolha superior para sistemas hidráulicos ou pneumáticos dinâmicos.
- Se o seu foco principal são ambientes químicos agressivos ou de alta temperatura: As classes específicas de PTFE e o elastômero (como FKM) usados na construção são os fatores críticos a serem verificados com o fabricante.
- Se o seu foco principal é a vedação estática simples e econômica: A complexidade de uma vedação de PTFE é desnecessária, e um anel O-ring ou gaxeta de elastômero padrão de material único é frequentemente a solução mais apropriada.
Ao apreciar como esses componentes são projetados, você pode especificá-los com confiança para as aplicações exigentes que eles foram projetados para resolver.

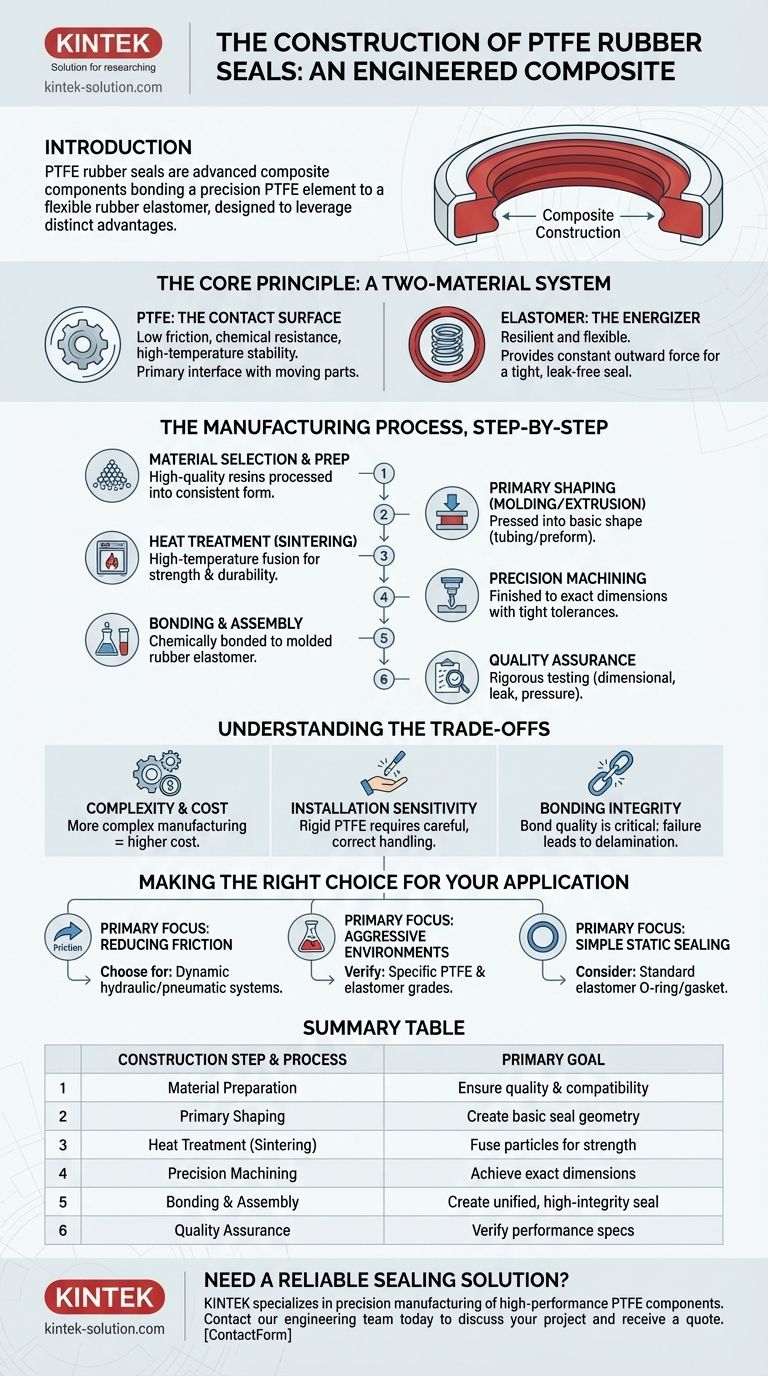

Tabela de Resumo:
| Etapa de Construção | Processo Chave | Objetivo Principal |
|---|---|---|
| Preparação do Material | Seleção de resinas de PTFE e elastômeros | Garantir a qualidade e compatibilidade do material |
| Conformação Primária | Moldagem ou extrusão de PTFE | Criar a geometria básica da vedação |
| Tratamento Térmico | Sinterização (cura) do PTFE | Fundir partículas para resistência e durabilidade |
| Usinagem de Precisão | Usinagem CNC de PTFE | Atingir dimensões exatas e acabamento liso |
| Colagem e Montagem | Colagem química do PTFE à borracha | Criar uma vedação unificada e de alta integridade |
| Garantia de Qualidade | Testes dimensionais e de pressão | Verificar se o desempenho atende às especificações |
Precisa de uma solução de vedação confiável para uma aplicação exigente?
Na KINTEK, somos especializados na fabricação de precisão de componentes de PTFE de alto desempenho, incluindo vedações, revestimentos e artigos de laboratório. Nossa experiência em fabricação personalizada — de protótipos a pedidos de alto volume — garante que você obtenha uma vedação perfeitamente projetada para suas necessidades específicas nos setores de semicondutores, médico, laboratorial ou industrial.
Entendemos que a integridade da ligação PTFE-borracha é fundamental para o desempenho do seu sistema. Permita-nos fornecer uma vedação construída para durabilidade, resistência química e baixo atrito.
Entre em contato com nossa equipe de engenharia hoje para discutir seu projeto e receber um orçamento.
