No ambiente implacável da aeroespacial, a falha de componentes não é uma opção. As vedações energizadas de PTFE são uma escolha preferida pelos engenheiros porque oferecem uma combinação única de propriedades de material e mecânicas que garante o desempenho em uma faixa extrema de temperaturas, pressões e exposições químicas onde as vedações convencionais falhariam. Seu design garante uma vedação consistente e confiável em sistemas críticos, desde linhas de combustível criogênicas até atuadores de alta temperatura.
A razão central para sua adoção não é apenas uma característica superior, mas sua capacidade de resolver múltiplos desafios de engenharia simultâneos. Uma vedação energizada de PTFE fornece uma solução que permanece estável e eficaz nas condições dinâmicas e hostis inerentes ao voo e à exploração espacial.
As Exigências Únicas da Vedação Aeroespacial
As aplicações aeroespaciais submetem os componentes a condições que são ordens de magnitude mais severas do que na maioria dos ambientes industriais. Uma vedação deve funcionar perfeitamente sob uma combinação punitiva de fatores.
Do Frio Criogênico ao Calor do Motor
Os sistemas aeroespaciais devem operar através de enormes variações de temperatura. Uma vedação pode ser exposta a oxigênio líquido ou hidrogênio criogênico em temperaturas abaixo de -250°F (-157°C) em um momento e a fluidos hidráulicos de alta temperatura ou calor do motor bem acima de 400°F (204°C) no momento seguinte.
As vedações energizadas de PTFE mantêm sua integridade e força de vedação em todo esse espectro, desde condições criogênicas até 500°F (260°C). Ao contrário dos elastômeros tradicionais que ficam quebradiços quando congelados ou se degradam em altas temperaturas, o PTFE permanece estável.
Resistindo a Fluidos Aeroespaciais Agressivos
As vedações em sistemas de combustível, linhas de propulsão e atuadores hidráulicos estão em contato constante com produtos químicos agressivos. Estes incluem combustíveis de aviação, propelentes de foguetes corrosivos e fluidos hidráulicos especializados que podem degradar rapidamente os materiais de vedação padrão.
O PTFE é quase inteiramente quimicamente inerte. Ele resiste a ácidos, solventes e outros fluidos corrosivos, garantindo que a vedação não inche, encolha ou se decomponha durante sua vida útil, prevenindo vazamentos catastróficos.
Mantendo a Integridade do Nível do Mar ao Vácuo
Uma aeronave sobe da pressão atmosférica ao nível do mar até o quase vácuo de grandes altitudes. Isso cria diferenciais de pressão significativos que podem comprometer uma vedação. Além disso, no vácuo do espaço, os materiais podem "desgaseificar", liberando voláteis presos que podem contaminar equipamentos ópticos ou eletrônicos sensíveis.
A mola em uma vedação energizada fornece uma força mecânica constante, garantindo que a vedação permaneça engatada mesmo em pressões muito baixas ou no vácuo. O PTFE também possui propriedades de desgaseificação muito baixas, tornando-o ideal para aplicações espaciais.
Como o Design Energizado por Mola Entrega Confiabilidade
A genialidade deste componente reside na sinergia entre suas duas partes principais: a camisa de PTFE e o energizador de mola interno. Eles trabalham juntos para superar as limitações de cada material isoladamente.
O Papel da Camisa de PTFE
A camisa da vedação é usinada a partir de uma classe específica de Politetrafluoretileno (PTFE). Este material fornece a interface primária com o ambiente operacional.
Suas principais contribuições são seu coeficiente de atrito extremamente baixo, ampla estabilidade de temperatura e resistência química quase universal. O baixo atrito é crítico em aplicações dinâmicas como atuadores, pois reduz o desgaste, minimiza a perda de energia e permite uma operação suave sem lubrificação.
A Função do Energizador de Mola
O PTFE em si não é um material muito elástico; ele pode sofrer compressão permanente e perder sua força de vedação. A mola metálica interna é o "energizador" que resolve esse problema.
A mola exerce uma força radial constante e consistente na camisa de PTFE, pressionando-a contra as superfícies de vedação. Isso garante uma vedação estanque mesmo quando a pressão do sistema é baixa e compensa qualquer contração do material em baixas temperaturas ou desgaste ao longo da vida útil da vedação.
Eliminando a Falha por "Compressão Permanente"
Um modo de falha comum para O-rings elastoméricos tradicionais é a compressão permanente (compression set). Com o tempo e sob ciclos térmicos, o elastômero perde sua capacidade de retornar à sua forma original, criando um caminho de vazamento.
O design energizado por mola evita completamente esse problema. A mola, e não o material da camisa, fornece a força de vedação resiliente, garantindo desempenho previsível a longo prazo e estendendo significativamente os intervalos de manutenção.
Entendendo as Compensações e Considerações
Embora altamente eficazes, as vedações energizadas de PTFE são um componente especializado. Reconhecer seus requisitos específicos é fundamental para uma implementação bem-sucedida.
Custo Inicial Mais Alto
Em comparação com um O-ring padrão, uma vedação energizada de PTFE é um componente mais caro. Isso se deve ao custo mais alto das matérias-primas e à usinagem de precisão necessária para fabricá-las.
No entanto, esse custo deve ser ponderado em relação ao custo total de propriedade. A imensa confiabilidade e longa vida útil geralmente as tornam mais econômicas em aplicações críticas onde a falha da vedação levaria a reparos caros ou falha da missão.
Projeto de Instalação e Hardware
Estes não são substitutos simples de encaixe direto para todos os tipos de vedação. O hardware, especificamente a cavidade ou ranhura onde a vedação se encaixa, deve ser projetado de acordo com especificações precisas.
O acabamento da superfície e os chanfros são críticos para evitar danos à camisa de PTFE durante a instalação e para garantir o desempenho adequado. A instalação incorreta é a principal causa de falha prematura desses componentes de precisão.
A Seleção de Material é Específica da Aplicação
Não existe uma única vedação energizada de PTFE "melhor". A mistura específica da camisa de PTFE e o material da mola (por exemplo, aço inoxidável, Elgiloy) devem ser cuidadosamente selecionados com base na temperatura, pressão e ambiente químico exatos da aplicação.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da vedação correta é uma decisão crítica de projeto. Use os pontos a seguir como um guia para especificar uma vedação energizada de PTFE.
- Se seu foco principal for o ciclo de temperatura extremo: As vedações energizadas de PTFE são a escolha padrão para confiabilidade em sistemas que transitam entre temperaturas criogênicas e operação de alto calor.
- Se seu foco principal for a compatibilidade química: Sua inércia química quase total as torna essenciais para vedar propelentes agressivos, fluidos hidráulicos e outros meios desafiadores.
- Se seu foco principal for a confiabilidade a longo prazo em sistemas dinâmicos: O design de baixo atrito e resistente ao desgaste fornece uma solução de "ajustar e esquecer" para atuadores e juntas rotativas, justificando o investimento.
- Se seu foco principal for o desempenho no vácuo: A combinação de força mecânica positiva da mola e baixas propriedades de desgaseificação torna essas vedações ideais para sistemas espaciais e de grande altitude.
Em última análise, especificar uma vedação energizada de PTFE é uma decisão estratégica para eliminar a falha de um sistema crítico.
Tabela Resumo:
| Característica | Benefício para Aeroespacial |
|---|---|
| Faixa de Temperatura Extrema (-250°F a 500°F) | Funciona de forma confiável desde combustíveis criogênicos até calor do motor. |
| Inércia Química Universal | Resiste à degradação por combustíveis agressivos, propelentes e fluidos hidráulicos. |
| Design Energizado por Mola | Mantém a força de vedação no vácuo e compensa o desgaste, prevenindo a compressão permanente. |
| Baixo Atrito e Desgaseificação | Ideal para aplicações dinâmicas e ambientes de vácuo, como sistemas espaciais. |
Elimine a falha de seus sistemas aeroespaciais críticos.
Na KINTEK, somos especializados na fabricação de precisão de componentes de PTFE de alto desempenho, incluindo vedações energizadas personalizadas para as aplicações mais exigentes. Nossa experiência em ciência de materiais e fabricação personalizada garante que suas vedações sejam otimizadas para seus requisitos específicos de temperatura, pressão e química — desde protótipos até produção em alto volume.
Deixe-nos ajudá-lo a garantir a confiabilidade onde ela é mais importante.
Entre em contato com nossa equipe de engenharia hoje mesmo para discutir os desafios de vedação do seu projeto.

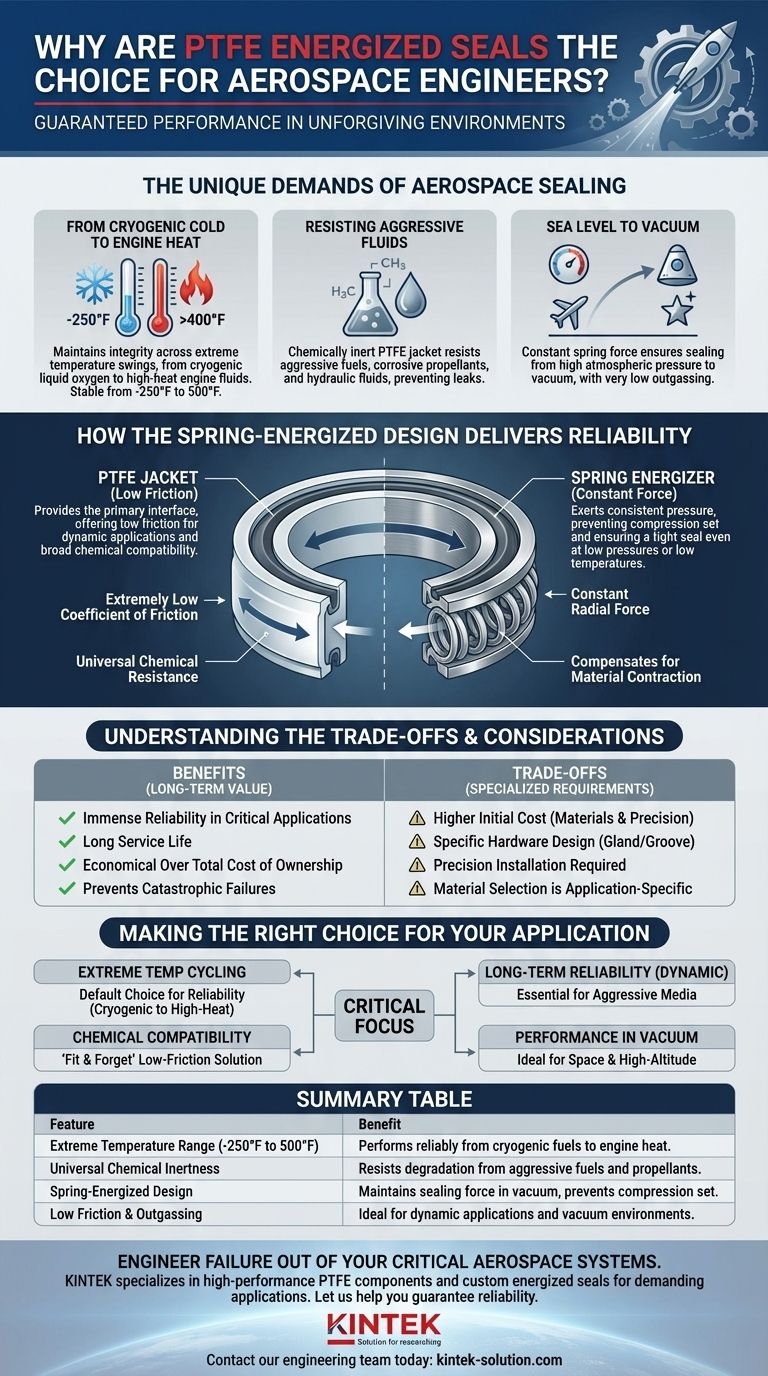

Guia Visual
