A característica mais singular de um retentor de óleo de PTFE para retenção de fluido é o uso de ranhuras de rosca invertida projetadas com precisão na parede interna de vedação. Diferentemente de um retentor de borracha passivo, essas ranhuras utilizam a rotação do eixo para criar uma ação de bombeamento hidrodinâmico, empurrando ativamente o fluido de volta à sua fonte e para longe da borda de vedação.
A diferença fundamental é a mudança de vedação passiva para ativa. Enquanto os retentores de borracha tradicionais simplesmente bloqueiam o fluido com pressão estática, as ranhuras de um retentor de PTFE criam uma força de bombeamento dinâmica e interna que proporciona retenção superior de fluido sob condições de alta pressão e alta velocidade.
O Princípio da Vedação Hidrodinâmica
Para entender a vantagem do retentor de PTFE, você deve primeiro compreender o conceito de vedação hidrodinâmica. É uma abordagem fundamentalmente diferente em comparação com os retentores elastoméricos (de borracha) tradicionais.
Como Funcionam as Ranhuras de Rosca Invertida
As ranhuras no lábio interno de um retentor de PTFE são anguladas contra a direção da rotação do eixo.
À medida que o eixo gira, essas minúsculas ranhuras helicoidais agem como uma bomba de parafuso. Elas capturam qualquer fluido que atinja a borda de vedação e geram um impulso interno, transportando-o ativamente de volta para o sistema.
Este mecanismo garante uma vedação quase perfeita, mesmo quando confrontado com pressão significativa que sobrecarregaria facilmente um retentor padrão.
O Contraste com Retentores Tradicionais
Um retentor de óleo de borracha convencional funciona com um princípio muito mais simples: força radial estática.
A borda de borracha é ligeiramente menor que o eixo, criando um aperto justo. Este ajuste por interferência é o que bloqueia o fluido, mas tem uma tolerância muito baixa à pressão antes de falhar.
Vantagens Chave de Desempenho Explicadas
O design ativo e hidrodinâmico dos retentores de PTFE se traduz diretamente em desempenho superior em aplicações exigentes.
Capacidade de Pressão Inigualável
Esta é a vantagem mais dramática. Um retentor de borracha padrão geralmente consegue suportar cerca de 0,03 MPa de pressão.
Em contraste, um retentor de PTFE de borda simples pode gerenciar 1,0 MPa, e um design de borda dupla pode suportar até 3,0 MPa. Isso representa um aumento de desempenho de mais de 30 a 100 vezes.
Capacidade de Alta Velocidade
A natureza de baixo atrito do PTFE, combinada com o filme hidrodinâmico estável criado pelas ranhuras, permite que esses retentores funcionem de forma confiável em velocidades de rotação muito altas.
Eles são frequentemente classificados para velocidades superficiais de até 30 m/s, um ambiente onde o atrito e o calor gerados destruiriam rapidamente um retentor de borracha tradicional.
Resistência Química Superior
Além de seu design mecânico, o material do retentor — Politetrafluoretileno (PTFE) — é quase quimicamente inerte.
Isso permite que ele opere em ambientes agressivos com óleos, ácidos, solventes e outros produtos químicos que degradariam ou inchariam outros materiais.
Entendendo as Compensações
Embora poderoso, o design do retentor de PTFE não é universalmente superior. Sua dependência de um efeito dinâmico introduz requisitos específicos e limitações potenciais.
Sensibilidade à Condição do Eixo
A ação de bombeamento hidrodinâmico é altamente dependente de uma interface consistente entre a borda de vedação e o eixo.
Quaisquer arranhões, sulcos ou imperfeições significativas na superfície do eixo podem interromper esse efeito e criar um caminho de vazamento. Um eixo liso e bem acabado é fundamental para o funcionamento adequado.
Precisão na Instalação
O PTFE é um material muito mais rígido do que a borracha. Ele tem muito pouca elasticidade, o que significa que o retentor pode ser danificado se não for instalado perfeitamente reto e com as ferramentas corretas.
Ao contrário de um retentor de borracha tolerante, um retentor de PTFE não pode compensar o desalinhamento durante a instalação.
Limitações de Vedação Estática
A principal vantagem de vedação — as ranhuras de bombeamento — só funciona quando o eixo está girando.
Quando o eixo está parado, o retentor depende apenas da leve tensão estática da borda. Embora eficaz na maioria dos casos, pode não fornecer a vedação estática robusta que um lábio de borracha de alta interferência oferece em certas aplicações de baixa velocidade ou intermitentes.
Fazendo a Escolha Certa para Sua Aplicação
A seleção do retentor correto requer a correspondência da tecnologia com as demandas operacionais do seu sistema.
- Se seu foco principal for alta pressão ou alta velocidade: Escolha o retentor de PTFE por sua vedação hidrodinâmica ativa, que é projetada especificamente para essas condições.
- Se seu foco principal for compatibilidade química: Escolha o retentor de PTFE por sua inércia material, garantindo longevidade em ambientes químicos agressivos.
- Se seu foco principal for custo-benefício em uma aplicação não crítica e de baixa pressão: Um retentor de borracha tradicional é frequentemente a escolha mais robusta e tolerante, especialmente se o acabamento do eixo não for perfeito.
Ao entender os princípios por trás do design, você pode selecionar com confiança a tecnologia de vedação que garante a confiabilidade e o desempenho do seu equipamento.
Tabela de Resumo:
| Característica | Retentor de PTFE | Retentor de Borracha Tradicional |
|---|---|---|
| Mecanismo de Vedação | Bombeamento hidrodinâmico ativo | Pressão estática passiva |
| Pressão Máxima | Até 3,0 MPa (borda dupla) | ~0,03 MPa |
| Velocidade Superficial Máxima | Até 30 m/s | Limitada por atrito/calor |
| Resistência Química | Excelente (PTFE é inerte) | Variável, pode degradar |
| Limitação Principal | Requer acabamento liso do eixo | Tolerância limitada à pressão/velocidade |
Precisa de um Retentor de PTFE para Condições Exigentes?
A KINTEK é especializada na fabricação de precisão de componentes de PTFE de alto desempenho, incluindo retentores, revestimentos e artigos de laboratório personalizados. Nossa experiência é crucial para indústrias como semicondutores, médica e laboratorial, onde a confiabilidade sob alta pressão, alta velocidade ou ambientes corrosivos é inegociável.
Fornecemos fabricação personalizada desde protótipos até pedidos de grande volume, garantindo que seus retentores sejam projetados para desempenho ideal.
Entre em contato com a KINTEK hoje para discutir seus desafios específicos de vedação e descobrir como nossas soluções de PTFE podem aumentar a confiabilidade e a longevidade do seu equipamento.

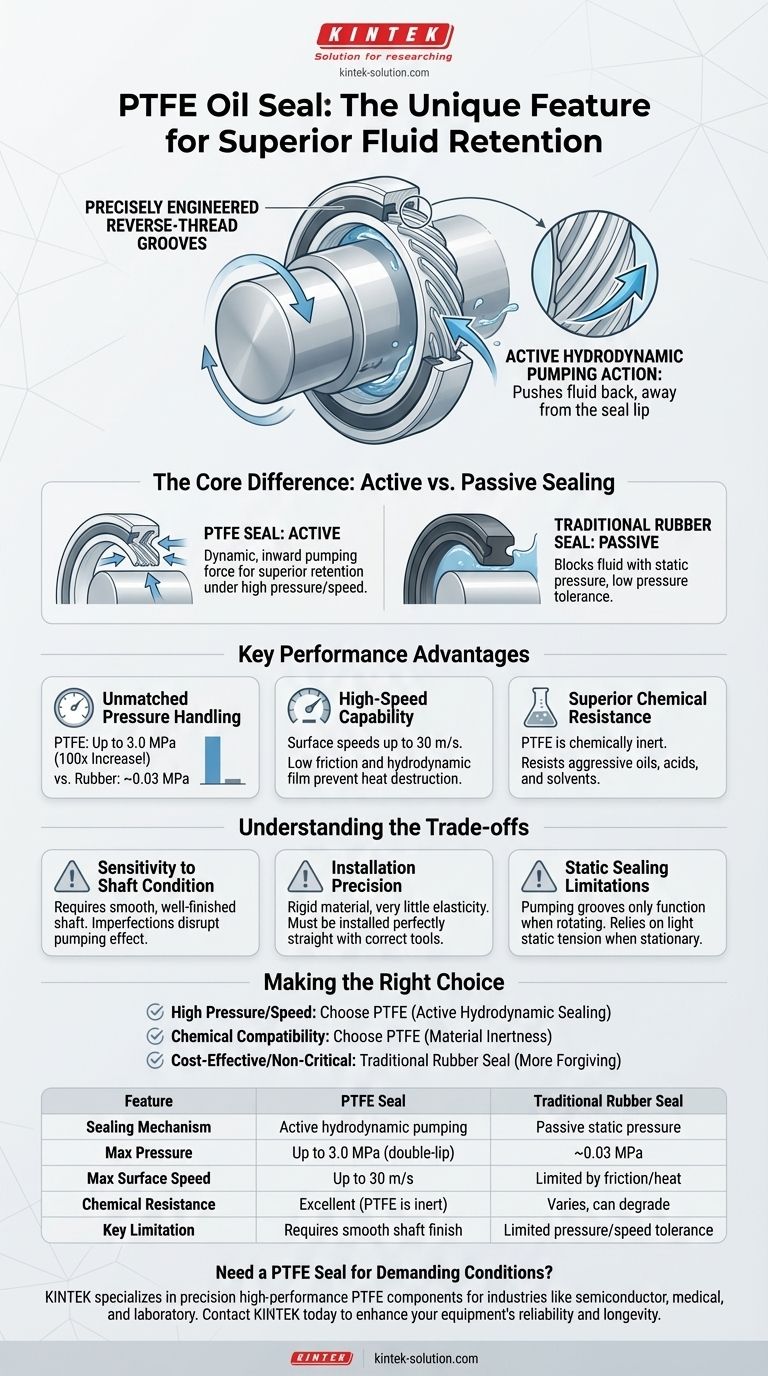

Guia Visual
