As vedações de Teflon energizadas por mola são estruturas compósitas construídas a partir de dois componentes principais: uma camisa de polímero usinada com precisão e uma mola de metal de alta resistência. A camisa é mais comumente feita de PTFE (politetrafluoretileno, o nome genérico para Teflon), enquanto a mola é tipicamente formada a partir de uma liga resistente à corrosão, como aço inoxidável, Elgiloy ou Hastelloy. Este design de material duplo é projetado para criar uma vedação robusta para condições de serviço desafiadoras.
O princípio central de uma vedação energizada por mola é a combinação de materiais. Ele combina o baixo atrito e a extrema resistência química e térmica de uma camisa de polímero com a força mecânica constante de uma mola de metal, permitindo uma vedação confiável em ambientes onde as vedações elastoméricas tradicionais falhariam rapidamente.
A Anatomia de uma Vedação Energizada por Mola
Para entender por que materiais específicos são escolhidos, você deve primeiro entender a função de cada componente. A vedação funciona como um sistema onde a camisa fornece a barreira e a mola fornece a energia.
A Camisa de Polímero: A Barreira Primária
A camisa é o corpo principal da vedação e está em contato direto com a mídia selada e as superfícies do hardware. Seu perfil em forma de U é projetado para ser acionado pela pressão, o que significa que a pressão do sistema empurra contra o interior do "U" para aumentar a força de vedação.
As camisas são usinadas a partir de estoque de tubo, não moldadas por injeção. Isso permite perfis precisos adaptados a aplicações específicas e evita as tensões inerentes à moldagem. O material principal, PTFE, é escolhido por suas propriedades excepcionais, incluindo uma inércia química quase universal e uma faixa de temperatura operacional muito ampla.
A Mola de Metal: O Motor da Vedação
A mola é o energizador que fornece a força inicial de assentamento quando o sistema não está pressurizado. Ela garante que os lábios de vedação sejam mantidos firmemente contra as superfícies de vedação, evitando vazamentos sob baixa pressão ou no vácuo.
Crucialmente, a mola também compensa as mudanças de material. Ela neutraliza a contração térmica da camisa de PTFE em temperaturas criogênicas, compensa o desgaste menor do material ao longo da vida útil da vedação e acomoda quaisquer ligeiras excentricidades no hardware.
Um Olhar Mais Atento à Seleção de Materiais
O verdadeiro desempenho da vedação é determinado pela escolha do polímero e da liga certos para as condições operacionais específicas.
Materiais da Camisa: Além do PTFE Padrão
Embora o PTFE virgem seja a base, vários enchimentos são misturados para aprimorar propriedades específicas.
- PTFE Virgem: A escolha padrão por sua excelente resistência química e conformidade. Melhor para aplicações onde a pureza é crítica.
- PTFE Carregado (Filled PTFE): Carbono, grafite ou fibras de vidro são adicionados ao PTFE para aumentar a resistência ao desgaste, melhorar a resistência à fluência sob carga e aprimorar o desempenho sob alta pressão.
- Outros Polímeros (ex: PEEK): Para aplicações com pressão extremamente alta ou onde maior rigidez e resistência ao desgaste são necessárias além do que o PTFE carregado pode oferecer, outros polímeros de alto desempenho como PEEK (Poliéter Éter Cetona) podem ser usados.
Materiais da Mola: Combinando a Liga com o Ambiente
A liga da mola deve resistir à corrosão da mídia selada e reter suas propriedades mecânicas na temperatura de serviço.
- Aço Inoxidável (Série 300): O cavalo de batalha de uso geral. Oferece boa resistência à corrosão e propriedades mecânicas para uma ampla gama de aplicações industriais.
- Elgiloy: Uma liga de cobalto-cromo-níquel conhecida por sua excelente resistência, vida útil à fadiga e resistência à corrosão. É uma escolha superior para aplicações criogênicas, pois retém suas propriedades de mola em temperaturas muito baixas.
- Hastelloy: Uma superliga à base de níquel com resistência excepcional a mídias altamente corrosivas, como ácidos fortes e cloro. É especificada para os ambientes químicos mais agressivos.
Entendendo as Compensações (Trade-offs)
Embora altamente eficazes, essas vedações vêm com considerações que são críticas para uma implementação bem-sucedida.
O Fator Custo
Devido aos materiais premium e ao processo de usinagem necessário para criar perfis personalizados, as vedações energizadas por mola são significativamente mais caras do que as vedações elastoméricas moldadas, como os O-rings. Seu uso é um investimento justificado por requisitos de desempenho que as vedações de commodities não conseguem atender.
Sensibilidade à Instalação
Em comparação com elastômeros macios, as camisas de PTFE são relativamente rígidas. Isso torna a instalação mais delicada. O manuseio inadequado ou a falta de ferramentas de instalação corretas podem levar a arranhar o lábio de vedação da camisa, criando um caminho de vazamento desde o primeiro dia.
Não é uma Solução Única para Todos
O sucesso da vedação depende inteiramente da especificação correta. A escolha da mola errada, do composto da camisa ou da carga da mola para a aplicação pode levar a falhas prematuras. Uma análise detalhada da pressão, temperatura, mídia e dinâmica do hardware é essencial.
Fazendo a Escolha Certa para o Seu Objetivo
Sua seleção deve ser guiada por suas condições operacionais específicas, pois cada combinação de material é projetada para resolver um problema diferente.
- Se seu foco principal for resistência química extrema: Priorize uma camisa de PTFE virgem para pureza ou uma camisa de PEEK para resistência, combinada com uma mola Hastelloy para a mídia mais agressiva.
- Se seu foco principal for serviço em alta temperatura ou alta pressão: Selecione uma camisa de PTFE carregado ou PEEK para resistência à fluência e uma mola Elgiloy ou aço inoxidável para integridade mecânica.
- Se seu foco principal for desempenho criogênico: Uma mola Elgiloy é a escolha padrão para evitar a perda de força de vedação, combinada com uma classe específica de camisa de PTFE projetada para flexibilidade em baixa temperatura.
- Se você precisa de uma atualização de uso geral em relação aos elastômeros: Uma camisa de PTFE virgem padrão energizada por uma mola de aço inoxidável da série 300 é o ponto de partida mais comum para uma ampla gama de aplicações.
Ao entender como esses materiais trabalham juntos, você pode especificar uma vedação que ofereça desempenho confiável em seus ambientes mais exigentes.
Tabela de Resumo:
| Componente | Materiais Comuns | Propriedades Chave |
|---|---|---|
| Camisa de Polímero | PTFE Virgem, PTFE Carregado (carbono, vidro), PEEK | Inércia química, baixo atrito, ampla faixa de temperatura, resistência ao desgaste |
| Mola de Metal | Aço Inoxidável, Elgiloy, Hastelloy | Fornece força de vedação constante, resistência à corrosão, desempenho em temperaturas criogênicas |
Precisa de uma vedação energizada por mola personalizada para sua aplicação exigente?
A KINTEK é especializada na fabricação de precisão de componentes de PTFE, incluindo vedações energizadas por mola personalizadas, para os setores de semicondutores, médico, laboratorial e industrial. Entendemos a relação crítica entre a seleção de materiais e o desempenho em ambientes extremos.
Podemos ajudá-lo a navegar pelas complexidades do material da camisa (PTFE, PTFE carregado, PEEK) e da liga da mola (aço inoxidável, Elgiloy, Hastelloy) para criar uma vedação que ofereça desempenho confiável sob alta pressão, temperaturas extremas ou produtos químicos agressivos.
Entre em contato conosco hoje para discutir suas necessidades específicas para protótipos ou pedidos de alto volume. Deixe que nossa experiência em fabricação personalizada garanta uma vedação perfeita para sua aplicação.

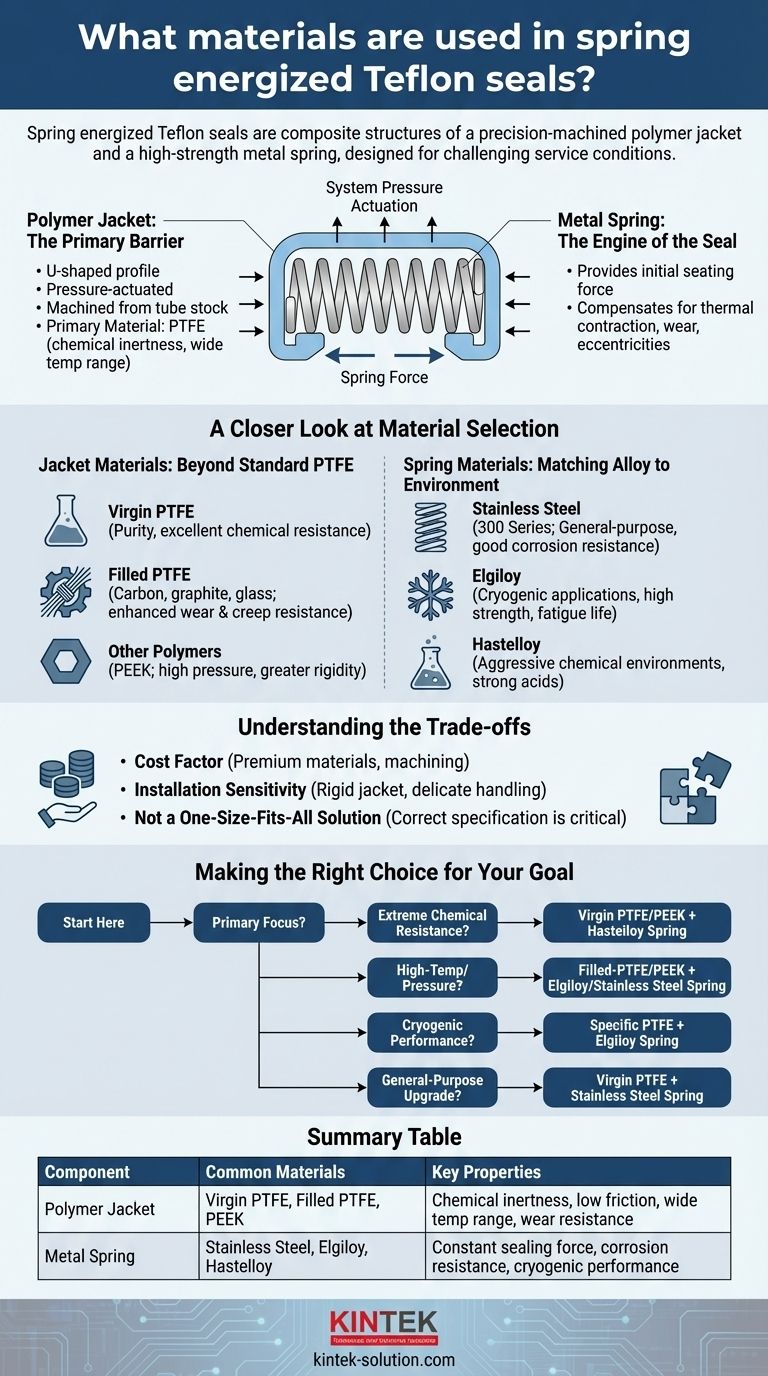

Guia Visual
