Essencialmente, uma válvula borboleta revestida com PTFE é uma válvula de quarto de volta projetada especificamente para aplicações corrosivas e de alta pureza. Ela usa um disco que gira dentro de um tubo para controlar o fluxo, mas sua característica definidora é um revestimento feito de politetrafluoretileno (PTFE), também conhecido como Teflon. Este revestimento quimicamente inerte isola completamente o corpo metálico da válvula do fluido do processo, prevenindo a corrosão e garantindo a pureza do produto.
A conclusão crucial é que o revestimento de PTFE não é um acessório; é a característica central do projeto. Esta válvula existe para resolver o problema de manusear com segurança produtos químicos agressivos ou meios sensíveis que destruiriam ou seriam contaminados por uma válvula metálica padrão.
Desconstruindo a Válvula Borboleta Revestida com PTFE
Para entender como esta válvula funciona, devemos primeiro examinar seus componentes principais. Cada parte é projetada para funcionar em conjunto, sendo o revestimento de PTFE o elemento mais crítico.
O Corpo da Válvula e o Disco
O corpo externo fornece a integridade estrutural da válvula. Geralmente é feito de materiais robustos e econômicos, como aço carbono ou aço inoxidável, para suportar as pressões da tubulação e tensões externas.
Dentro do corpo fica o disco, ou "borboleta". Este é o componente que gira para bloquear ou permitir o fluxo. O próprio disco é frequentemente uma peça fundida de metal que é então encapsulada ou revestida com PTFE.
O Revestimento Crítico de PTFE
O coração da válvula é o revestimento de PTFE. Esta é uma camada espessa e contínua de politetrafluoretileno que é moldada para se ajustar a toda a superfície interna do corpo da válvula.
Este revestimento serve como uma barreira completa e não porosa. Garante que o fluido agressivo ou de alta pureza que passa pela válvula entre em contato apenas com o PTFE quimicamente inerte, e nunca com o corpo metálico ou a haste. Isso evita tanto a corrosão da válvula quanto a contaminação do fluido.
A Haste e o Atuador
Uma haste, conhecida como stem, passa pelo corpo da válvula e se conecta ao disco. A extremidade superior da haste se estende para fora da válvula e se conecta a um atuador.
Este atuador pode ser uma alavanca manual simples para operação manual ou um atuador pneumático ou elétrico automatizado para controle remoto ou automatizado.
Como Ela Controla o Fluxo
A operação da válvula baseia-se em um princípio mecânico simples e eficaz, permitindo que ela sirva tanto como dispositivo de fechamento quanto como controlador de estrangulamento.
A Operação de Quarto de Volta
Uma válvula borboleta opera com um princípio de fechamento rápido. Girar o atuador faz o disco girar em 90 graus (um quarto de volta).
Quando o disco está posicionado perpendicularmente à direção do fluxo, a válvula está totalmente fechada. Quando o disco é girado para ficar paralelo ao fluxo, a válvula está totalmente aberta, oferecendo resistência mínima. Posições entre esses dois extremos podem ser usadas para regular ou "estrangular" a taxa de fluxo.
Criando uma Vedação Hermética (Bubble-Tight)
O revestimento de PTFE também funciona como a sede da válvula. Quando a válvula está fechada, a borda externa do disco pressiona firmemente contra o revestimento resiliente de PTFE.
Essa compressão cria uma vedação excepcionalmente eficaz, hermética (bubble-tight). Isso é fundamental para prevenir vazamentos internos no sistema e para eliminar emissões fugitivas — vazamentos de meios perigosos da válvula para a atmosfera.
Entendendo as Compensações (Trade-offs)
Embora altamente eficaz, as válvulas revestidas com PTFE são uma ferramenta especializada. Entender suas limitações é tão importante quanto conhecer seus pontos fortes.
Vantagem Primária: Resistência Química Inigualável
Este é o principal propósito da válvula. O PTFE é resistente a quase todos os ácidos, álcalis, solventes e outros produtos químicos corrosivos, tornando-o a escolha padrão para a indústria de processamento químico.
Vantagem: Pureza e Baixo Atrito
Como o PTFE não é reativo e antiaderente, é ideal para aplicações onde a pureza do fluido é essencial, como na produção farmacêutica e alimentar. Sua superfície de baixo atrito também minimiza a queda de pressão e reduz o desgaste pelo fluxo do fluido.
Limitação: Restrições de Temperatura e Pressão
O PTFE tem limites operacionais. Embora funcione bem em temperaturas moderadamente altas (tipicamente até ~200°C / 400°F), não é adequado para vapor de alta temperatura ou outras aplicações onde uma válvula com sede metálica seria necessária. Da mesma forma, geralmente são usadas em sistemas de baixa a média pressão.
Limitação: Não Adequado para Meios Abrasivos
O PTFE é um material relativamente macio. Estas válvulas não são recomendadas para serviços que contenham partículas abrasivas, como areia, lama ou outros sólidos, pois o meio abrasivo pode desgastar rapidamente o revestimento e comprometer a vedação.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da válvula correta requer a correspondência das capacidades da válvula com seu objetivo operacional principal.
- Se o seu foco principal é o manuseio de produtos químicos corrosivos ou agressivos: Esta é a válvula ideal. Seu revestimento inerte fornece a proteção mais confiável contra ataque químico.
- Se o seu foco principal é manter a pureza do fluido: Esta é uma excelente escolha. A superfície de PTFE não reativa e antiaderente evita a contaminação do meio do processo.
- Se o seu foco principal é alta temperatura, alta pressão ou sólidos abrasivos: Você deve procurar outros projetos, como uma válvula borboleta de alto desempenho ou com sede metálica.
Em última análise, escolher uma válvula borboleta revestida com PTFE é uma decisão de priorizar a compatibilidade química e a pureza acima de todas as outras métricas de desempenho.
Tabela Resumo:
| Característica | Descrição | Benefício Principal |
|---|---|---|
| Revestimento de PTFE | Barreira contínua de politetrafluoretileno dentro do corpo da válvula. | Resistência química completa e pureza do fluido. |
| Operação de Quarto de Volta | O disco gira 90 graus para abrir/fechar ou estrangular o fluxo. | Fechamento rápido e controle de fluxo fácil. |
| Vedação Hermética (Bubble-Tight) | O disco comprime-se contra o revestimento de PTFE quando fechado. | Previne vazamentos internos e emissões fugitivas. |
| Ideal Para | Produtos químicos corrosivos, ácidos, álcalis, aplicações de alta pureza. | Desempenho confiável em ambientes exigentes. |
| Limitações | Temperatura (~200°C máx.), pressão e não para meios abrasivos. | Define a faixa de aplicação específica da válvula. |
Precisa de uma válvula confiável para produtos químicos agressivos ou processos de alta pureza?
Na KINTEK, somos especializados na fabricação de componentes de PTFE de alto desempenho, incluindo vedações personalizadas, revestimentos e artigos de laboratório. Nossa produção de precisão garante que seu equipamento manuseie meios corrosivos com segurança e mantenha a integridade do produto.
Se você precisa de uma solução padrão ou de um componente de válvula fabricado sob medida para os setores de semicondutores, médico, laboratorial ou industrial, podemos entregar desde protótipos até pedidos de alto volume.
Contate nossos especialistas hoje para discutir suas necessidades específicas e descobrir como nossas soluções de PTFE podem aumentar a confiabilidade e o desempenho do seu sistema.

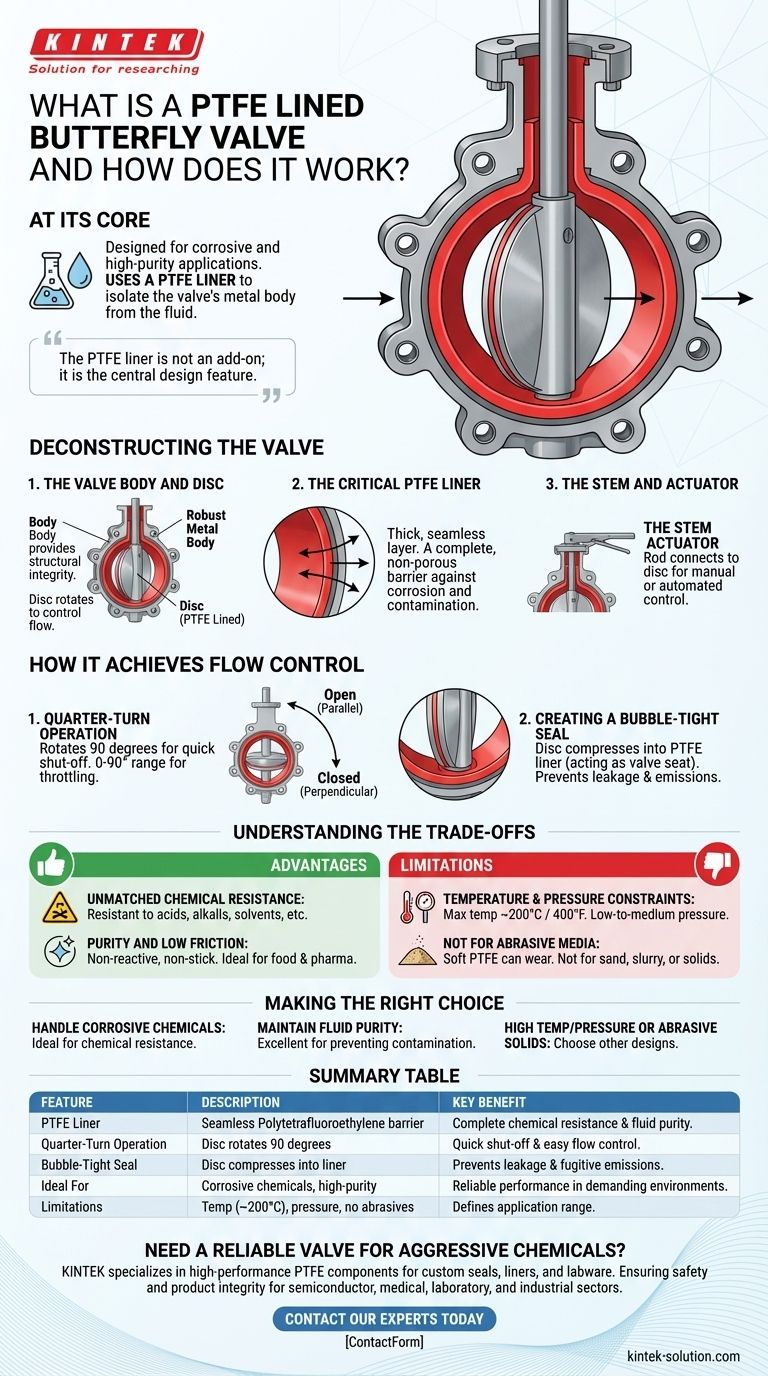

Guia Visual
