Em essência, um retentor de lábio é um componente simples, mas altamente eficaz, usado para evitar vazamento de fluidos e a entrada de contaminantes ao redor de um eixo rotativo. Ele consegue isso usando um "lábio" flexível e de formato preciso, geralmente feito de um material elastomérico, que mantém um contato leve e contínuo com a superfície do eixo. Esse contato é projetado para ser apenas firme o suficiente para conter o lubrificante, permitindo a formação de um filme microscópico, o que é crucial para sua função.
O princípio central de um retentor de lábio não é a força bruta, mas a sutileza. Ele depende da criação de um filme hidrodinâmico estável e autolubrificante entre o lábio do retentor e o eixo rotativo, que atua como a verdadeira barreira dinâmica.

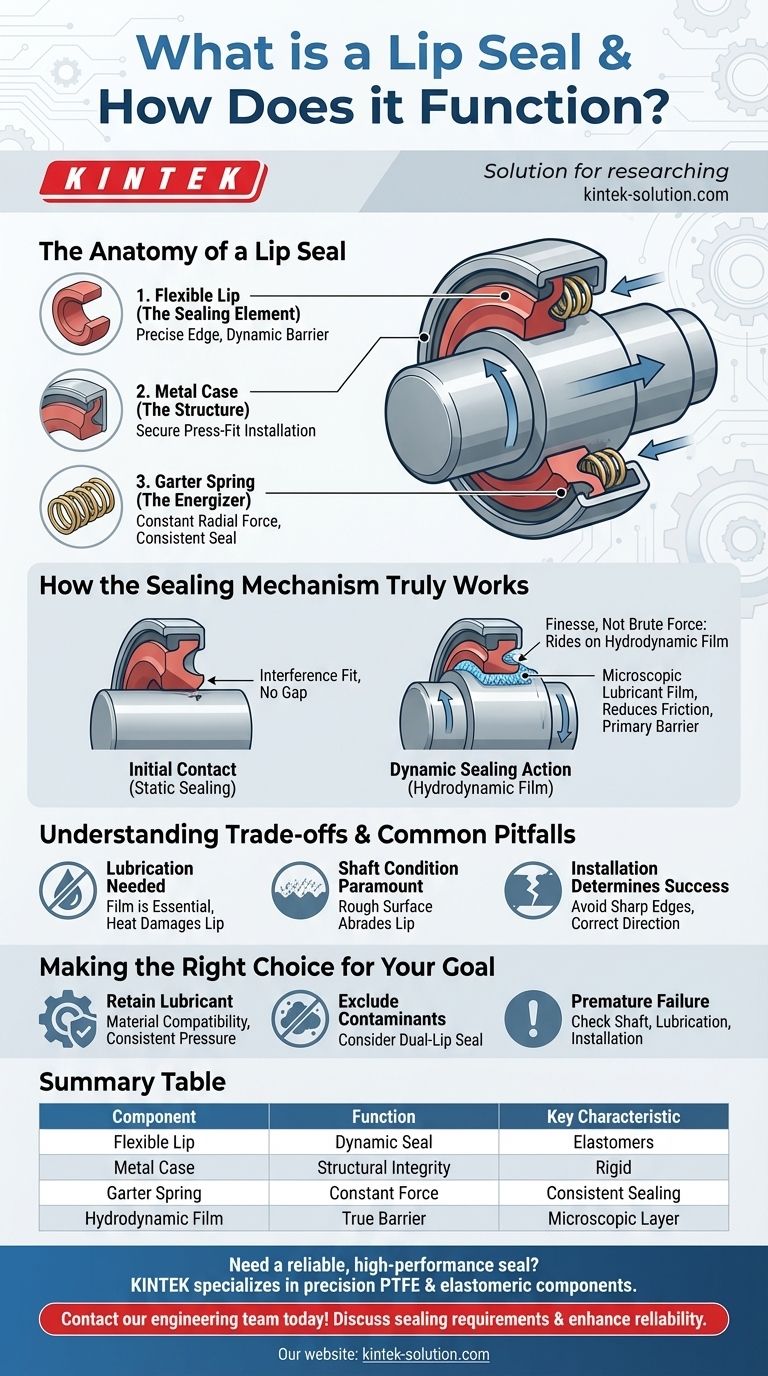

A Anatomia de um Retentor de Lábio
Para entender como um retentor de lábio funciona, devemos primeiro examinar seus componentes principais. Embora pareça um anel simples, seu design é um equilíbrio cuidadoso entre materiais e geometria.
O Lábio Flexível (O Elemento de Vedação)
Esta é a parte mais crítica do retentor. É uma borda flexível, moldada com precisão, que faz contato direto com o eixo. Seu formato angular é projetado para criar um ponto de contato definido e responder à pressão interna do fluido.
O lábio é feito de vários materiais elastoméricos, como Nitrila, Viton ou Silicone, escolhidos com base no fluido a ser vedado, na temperatura de operação e na velocidade de rotação.
A Carcaça Metálica (A Estrutura)
O lábio macio e flexível é ligado a uma carcaça metálica rígida. Esta carcaça fornece integridade estrutural a todo o retentor.
Sua função principal é permitir uma instalação segura por ajuste de interferência (press-fit) em uma carcaça estacionária, garantindo que o retentor permaneça fixo enquanto o eixo gira dentro dele.
A Mola de Compressão (O Energizador)
Circundando a parte traseira do lábio flexível, há uma pequena mola helicoidal conhecida como mola de compressão (garter spring). Este é um componente crucial para o desempenho a longo prazo.
A mola fornece uma força radial constante e uniforme, pressionando o lábio contra o eixo. Isso garante uma vedação consistente, mesmo à medida que o lábio se desgasta com o tempo ou à medida que os materiais se expandem e contraem com as mudanças de temperatura.
Como o Mecanismo de Vedação Realmente Funciona
A ação de vedação é um processo dinâmico que muda de um estado estacionário para um estado rotativo. É uma combinação de pressão mecânica e dinâmica de fluidos.
O Contato Inicial (Vedação Estática)
Quando instalado, o diâmetro interno do lábio do retentor é ligeiramente menor que o diâmetro externo do eixo. Este ajuste de interferência cria a vedação estática inicial quando o eixo não está em movimento.
A mola de compressão aplica uma pressão leve e constante, garantindo que não haja folga para o fluido escapar.
A Ação de Vedação Dinâmica (Filme Hidrodinâmico)
Esta é a chave para a função e longevidade do retentor. À medida que o eixo começa a girar, ele arrasta um filme microscópico do lubrificante (o fluido a ser vedado) para debaixo do lábio.
Esta camada extremamente fina, conhecida como filme hidrodinâmico, é sobre a qual o lábio do retentor realmente "desliza". O filme serve a dois propósitos vitais: ele reduz drasticamente o atrito e o calor, e atua como a principal barreira que impede vazamentos. A eficácia do retentor depende da manutenção deste filme estável, com espessura de mícrons.
Entendendo as Compensações e Armadilhas Comuns
Embora altamente eficazes, os retentores de lábio não são infalíveis. Seu desempenho está diretamente ligado ao sistema do qual fazem parte, e a falha geralmente aponta para um problema externo.
A Necessidade Crítica de Lubrificação
Um retentor de lábio operando sem lubrificação falhará muito rapidamente. O filme hidrodinâmico é essencial. Sem ele, o atrito gera rapidamente calor intenso, que pode endurecer, rachar ou até derreter o material elastomérico do lábio.
A Condição do Eixo é Primordial
A superfície do eixo é a outra metade do sistema de vedação. Um eixo com arranhões, ferrugem ou um acabamento áspero agirá como uma lima, desgastando rapidamente o lábio do retentor e criando um caminho de vazamento. Uma superfície lisa e polida é necessária para uma longa vida útil do retentor.
A Instalação Determina o Sucesso
Uma causa comum de falha imediata é a instalação incorreta. Forçar o retentor sobre bordas afiadas ou chavetas pode facilmente cortar ou lascar o lábio. Além disso, instalar o retentor ao contrário o tornará ineficaz, pois o lábio é projetado para funcionar com pressão de uma direção específica.
Fazendo a Escolha Certa para o Seu Objetivo
Selecionar e implementar um retentor de lábio requer a compreensão de seu papel dentro do sistema mecânico maior.
- Se seu foco principal é reter o lubrificante: Garanta que o material do retentor seja quimicamente compatível com o lubrificante e que a mola de compressão forneça pressão consistente para manter um filme hidrodinâmico estável.
- Se seu foco principal é excluir contaminantes: Considere um retentor de lábio duplo. Este design apresenta um lábio primário para reter o lubrificante e um lábio "exclusor" secundário, sem mola, que fica voltado para fora para bloquear poeira e detritos.
- Se você está enfrentando falha prematura: Investigue imediatamente as três variáveis principais do sistema: o acabamento da superfície do eixo, a presença de lubrificação adequada e o procedimento de instalação.
Ao entender esses princípios centrais, você pode garantir que o retentor de lábio funcione como um componente confiável e integral do seu projeto mecânico.
Tabela de Resumo:
| Componente | Função | Característica Principal |
|---|---|---|
| Lábio Flexível | Cria a vedação dinâmica contra o eixo | Feito de elastômeros como Nitrila ou Viton |
| Carcaça Metálica | Fornece integridade estrutural para instalação por ajuste de interferência | Rígida, tipicamente de aço |
| Mola de Compressão | Aplica força radial constante ao lábio | Garante pressão de vedação consistente |
| Filme Hidrodinâmico | A verdadeira barreira; reduz o atrito e o desgaste | Camada microscópica de lubrificante |
