Para selecionar a junta de PTFE correta, você deve avaliar quatro fatores principais em relação à sua aplicação específica: compatibilidade química, temperatura de operação, pressão do sistema e as dimensões físicas da flange. Esses critérios trabalham em conjunto para garantir uma vedação confiável e duradoura, prevenindo vazamentos e dispendiosos tempos de inatividade do sistema.
A escolha de uma junta de PTFE não se trata de encontrar um único material "melhor", mas sim de realizar uma avaliação de risco. Você está combinando as propriedades específicas de uma variante de PTFE com as tensões operacionais únicas do seu sistema para garantir sua integridade.

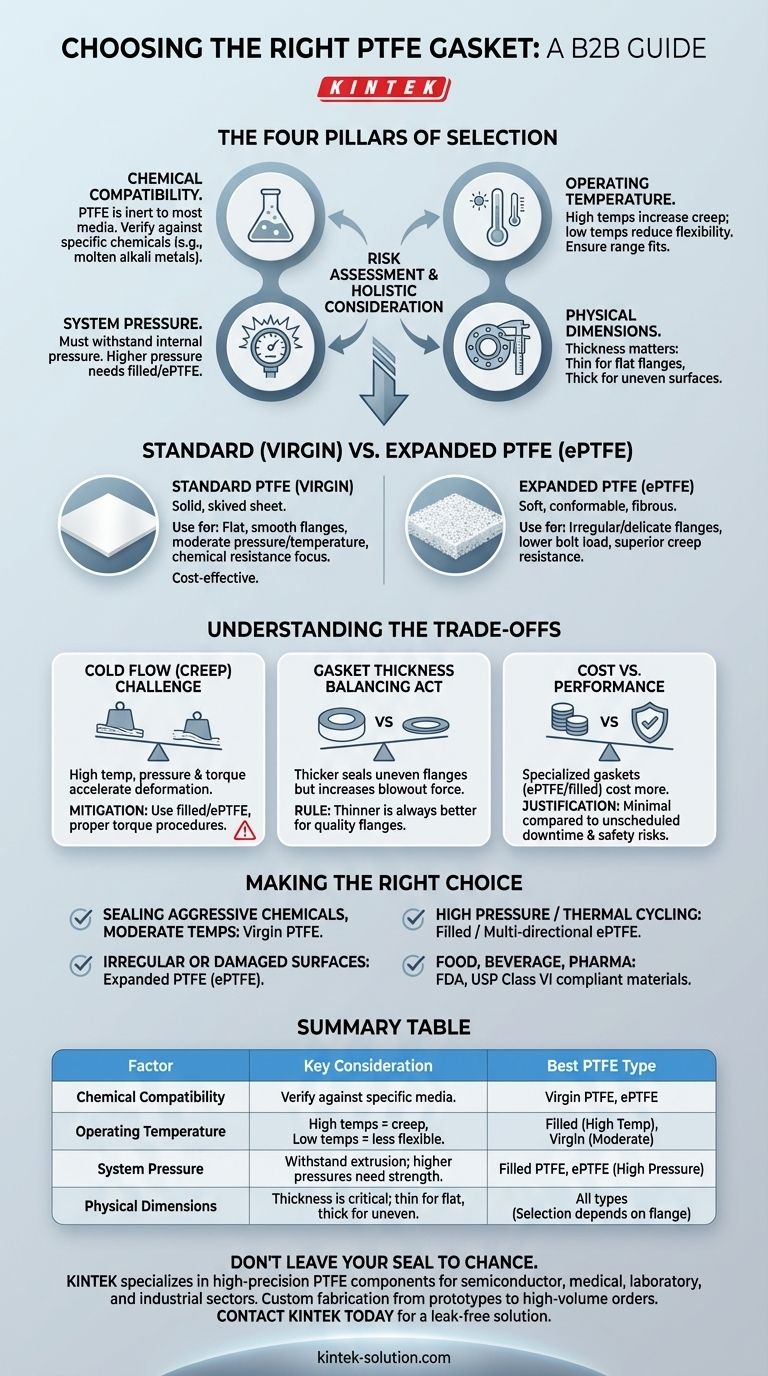

Os Quatro Pilares da Seleção de Juntas
Uma falha em qualquer uma dessas áreas centrais pode levar a uma falha completa da vedação. Elas devem ser consideradas de forma holística.
Avaliando a Compatibilidade Química
O politetrafluoretileno (PTFE) é renomado por ser quimicamente inerte à maioria das substâncias. Esta é frequentemente sua principal vantagem de seleção.
No entanto, você ainda deve verificar sua compatibilidade com sua mídia específica. Em casos raros, materiais como metais alcalinos fundidos ou certos compostos de flúor podem atacar o PTFE. Sempre cruze as referências de seus produtos químicos de processo com uma tabela de compatibilidade confiável.
Avaliando os Limites de Temperatura
O PTFE tem uma ampla faixa de temperatura de operação, mas suas propriedades mecânicas mudam significativamente em seus extremos.
À medida que as temperaturas aumentam, o PTFE fica mais macio e mais suscetível ao creep (fluência), ou "fluxo a frio", onde o material se deforma lentamente sob pressão. Inversamente, em temperaturas criogênicas, ele pode se tornar menos flexível. Você deve garantir que suas temperaturas mínimas e máximas de operação estejam confortavelmente dentro da faixa especificada do material da junta.
Compreendendo a Contenção de Pressão
A junta deve suportar a pressão interna máxima do seu sistema sem ser extrudada ou soprada para fora.
Para pressões padrão, o PTFE virgem é frequentemente suficiente. Para aplicações de pressão mais alta, um PTFE preenchido (misturado com vidro ou carbono) ou PTFE expandido (ePTFE) é necessário. Esses materiais oferecem resistência e resistência à deformação sob carga aprimoradas.
Garantindo as Dimensões Físicas Corretas
Uma junta só pode funcionar se encaixar corretamente. Isso vai além dos simples diâmetros interno e externo.
A espessura da junta é uma escolha crítica. Uma junta mais fina proporciona uma vedação mais forte e estável em flanges lisas e planas. Uma junta mais espessa pode se conformar melhor e vedar superfícies de flange irregulares ou danificadas, mas também é mais propensa à extrusão.
Além do Básico: PTFE Padrão vs. Expandido
Nem todo PTFE é igual. O processo de fabricação cria dois tipos distintos com forças diferentes.
Quando Usar PTFE Padrão (Virgem)
O PTFE padrão, ou virgem, é um material sólido, raspado. É uma excelente escolha de uso geral para muitas aplicações.
Escolha PTFE padrão para superfícies de flange planas e lisas em aplicações de pressão e temperatura moderadas, onde a resistência química é o principal fator. É tipicamente a opção mais econômica.
Quando Escolher PTFE Expandido (ePTFE)
O PTFE expandido é um material macio e altamente conformável criado pela expansão do PTFE virgem, resultando em uma estrutura fibrosa.
Escolha ePTFE ao lidar com flanges irregulares, empenadas ou delicadas (como aço vitrificado). Sua maciez permite que ele crie uma vedação hermética com um torque de aperto muito menor, reduzindo o risco de danos à flange e proporcionando resistência superior ao creep.
Compreendendo as Compensações
Escolher a junta correta envolve equilibrar fatores concorrentes. Estar ciente das limitações inerentes do PTFE é crucial para tomar uma decisão confiável.
O Desafio do Fluxo a Frio (Creep)
O creep é o principal modo de falha para juntas de PTFE. É a tendência do material de se deformar lentamente e escoar para longe da pressão aplicada pelos parafusos, levando a uma perda de estresse de vedação e um eventual vazamento.
Altas temperaturas, altas pressões e torque excessivo dos parafusos aceleram o creep. Usar PTFE preenchido ou ePTFE e seguir os procedimentos adequados de torque dos parafusos são as maneiras mais eficazes de mitigar esse risco.
Espessura da Junta: Um Ato de Equilíbrio
Embora uma junta espessa possa salvar uma vedação vazando em uma flange ruim, não é uma solução universal.
Quanto mais espesso o material, mais área de superfície é exposta à pressão interna, aumentando a força que tenta empurrá-lo para fora. Para sistemas de alta pressão com flanges de qualidade, mais fino é sempre melhor.
Custo vs. Desempenho
Juntas especializadas como PTFE preenchido ou ePTFE são mais caras que o PTFE virgem.
No entanto, o custo de uma junta é mínimo em comparação com o custo de uma parada não programada, perda de produto ou um incidente de segurança. Justificar uma junta de maior desempenho é fácil em aplicações críticas onde a confiabilidade da vedação é primordial.
Fazendo a Escolha Certa para o Seu Sistema
Sua seleção final deve ser uma escolha deliberada baseada no contexto operacional completo da junta da flange.
- Se seu foco principal é vedar produtos químicos agressivos em temperaturas moderadas: Uma junta de PTFE virgem padrão é frequentemente o ponto de partida mais econômico.
- Se você está lidando com superfícies de flange irregulares ou danificadas: O PTFE expandido (ePTFE) proporcionará conformabilidade superior e uma vedação mais confiável com cargas de parafuso mais baixas.
- Se sua aplicação envolve alta pressão ou ciclos térmicos significativos: Um PTFE preenchido ou PTFE expandido multidirecional é necessário para mitigar o risco de creep e falha da vedação.
- Se você opera em um ambiente de alimentos, bebidas ou farmacêutico: Você deve selecionar um material de junta que atenda explicitamente aos padrões regulatórios da FDA, USP Classe VI ou outros relevantes.
Ao combinar sistematicamente as propriedades da junta com as demandas do seu sistema, você transforma o processo de seleção de um palpite em uma decisão de engenharia.
Tabela de Resumo:
| Fator | Consideração Chave | Melhor Tipo de PTFE para o Trabalho |
|---|---|---|
| Compatibilidade Química | Verificar em relação à mídia específica; PTFE é inerte à maioria dos produtos químicos. | PTFE Virgem, ePTFE |
| Temperatura de Operação | Altas temperaturas causam creep (fluxo a frio); baixas temperaturas reduzem a flexibilidade. | PTFE Preenchido (alta temperatura), PTFE Virgem (moderada) |
| Pressão do Sistema | Deve suportar a pressão sem extrusão; pressões mais altas exigem materiais mais fortes. | PTFE Preenchido, ePTFE (alta pressão) |
| Dimensões Físicas | A espessura é crítica: fina para flanges planas, espessa para superfícies irregulares. | Todos os tipos; a seleção depende da condição da flange |
