Além de um número de peça padrão, os retentores de eixo rotativo em PTFE são componentes altamente adaptáveis que podem ser projetados para demandas operacionais específicas. As principais opções de personalização giram em torno de três áreas centrais: o design do lábio (liso, multilábio ou hidrodinâmico), a carcaça do retentor (usinada para baixo volume ou estampada para alto volume) e a própria composição do material de PTFE, que pode ser modificada com aditivos como carbono, vidro ou MoS2.
O desafio fundamental é que um retentor genérico é um compromisso. A personalização permite que você vá além desse compromisso, adaptando precisamente as propriedades do material e o design mecânico do retentor para dominar desafios ambientais específicos, como altas velocidades, pressões extremas ou exposição química agressiva.
Os Componentes Centrais da Personalização
Entender suas opções começa por decompor o retentor em seus principais elementos personalizáveis. Cada elemento influencia diretamente como o retentor se comportará sob carga, velocidade e estresse ambiental.
Adaptando o Design do Lábio
O lábio do retentor é o principal ponto de contato com o eixo rotativo, e sua geometria é fundamental.
- Lábio Liso: Este é um design padrão e direto, adequado para aplicações de uso geral com velocidades e pressões moderadas.
- Multilábio: Apresentando dois ou mais lábios, esta configuração fornece pontos de vedação redundantes, o que é benéfico para conter meios agressivos ou excluir contaminantes externos.
- Lábio Hidrodinâmico: Este design avançado incorpora recursos que bombeiam ativamente o fluido de volta para o interior do sistema durante a rotação. É essencial para aplicações de alta velocidade, onde evita vazamentos de fluido e reduz o atrito.
Selecionando a Carcaça (Shell) Correta
A carcaça metálica fornece integridade estrutural e facilita a instalação. O método de fabricação é uma decisão chave impulsionada pelo volume de produção.
- Carcassas Usinadas: Estas são fabricadas sem ferramentas dedicadas, tornando-as ideais para protótipos, pequenos lotes de produção ou tamanhos personalizados. Essa abordagem evita altos custos iniciais de ferramental.
- Carcassas Estampadas: Para produção de alto volume, as carcaças são estampadas ou "prensadas" usando ferramentas dedicadas. Embora haja um investimento inicial, o custo por unidade é significativamente menor, tornando-a a escolha econômica para produção em massa.
Modificando o Material de PTFE com Aditivos
Embora o PTFE puro tenha excelente resistência química e um baixo coeficiente de atrito, suas propriedades mecânicas podem ser significativamente aprimoradas pela adição de aditivos.
- Carbono e Grafite: Estes aditivos melhoram a resistência ao desgaste, reduzem a fluência (deformação sob carga) e aumentam a condutividade térmica, ajudando a dissipar o calor em aplicações de alta velocidade.
- Vidro: A adição de fibras de vidro aumenta significativamente a rigidez e a resistência ao desgaste do retentor, tornando-o adequado para aplicações de pressão mais alta.
- MoS₂ (Dissulfeto de Molibdênio): Frequentemente usado em conjunto com outros aditivos, o MoS₂ atua como um lubrificante sólido, reduzindo ainda mais o coeficiente de atrito do retentor.
- Poliimida: Este aditivo oferece excelente resistência e durabilidade ao desgaste, especialmente em temperaturas elevadas.
Entendendo as Compensações (Trade-offs)
A personalização é um processo de equilibrar prioridades concorrentes. Não existe um único retentor "melhor", apenas o melhor retentor para um conjunto específico de condições operacionais.
Custo vs. Volume
A compensação mais aparente é entre carcaças usinadas e estampadas. Carcassas usinadas oferecem flexibilidade e evitam custos de ferramental, mas têm um preço unitário mais alto. Carcassas estampadas são o oposto, exigindo um investimento inicial significativo, mas proporcionando um custo unitário muito baixo em escala.
Desempenho vs. Desgaste do Eixo
Aditivos agressivos que aumentam a durabilidade do retentor, como o vidro, podem aumentar a taxa de desgaste na superfície do eixo correspondente. Essa compensação pode ser mitigada garantindo a dureza e o acabamento superficial adequados do eixo ou usando uma luva de corrida de precisão para fornecer uma superfície de contato ideal e substituível.
Eficiência de Vedação vs. Atrito
Um design multilábio cria uma barreira de vedação mais robusta, mas também aumenta a área de contato com o eixo. Isso pode levar a um maior atrito de funcionamento e geração de calor em comparação com uma configuração de lábio único mais simples, o que deve ser considerado no gerenciamento térmico do sistema.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da combinação certa de recursos requer uma compreensão clara do seu objetivo operacional principal.
- Se seu foco principal for alta velocidade de rotação: Priorize um design de lábio hidrodinâmico para gerenciar a lubrificação e evitar vazamentos, combinado com um PTFE com aditivo de carbono/grafite para dissipação térmica superior.
- Se seu foco principal for vedação de alta pressão: Escolha um perfil de lábio robusto e um composto de PTFE preenchido com vidro ou poliimida para fornecer a rigidez necessária e evitar a extrusão.
- Se seu foco principal for compatibilidade química: Comece com a resistência inerente do PTFE e selecione um aditivo que também seja inerte ao seu meio específico.
- Se seu foco principal for eficiência de custo para produção em massa: Uma carcaça estampada é a escolha clara, combinada com o composto de PTFE mais econômico que atende aos seus requisitos mínimos de desempenho.
- Se seu foco principal for prototipagem ou produção de baixo volume: Especifique uma carcaça usinada para manter a flexibilidade de design e evitar altos investimentos iniciais em ferramental.
Em última análise, a personalização de um retentor de eixo rotativo em PTFE é a chave para transformá-lo de um componente simples em uma solução de alto desempenho projetada para a confiabilidade do sistema.

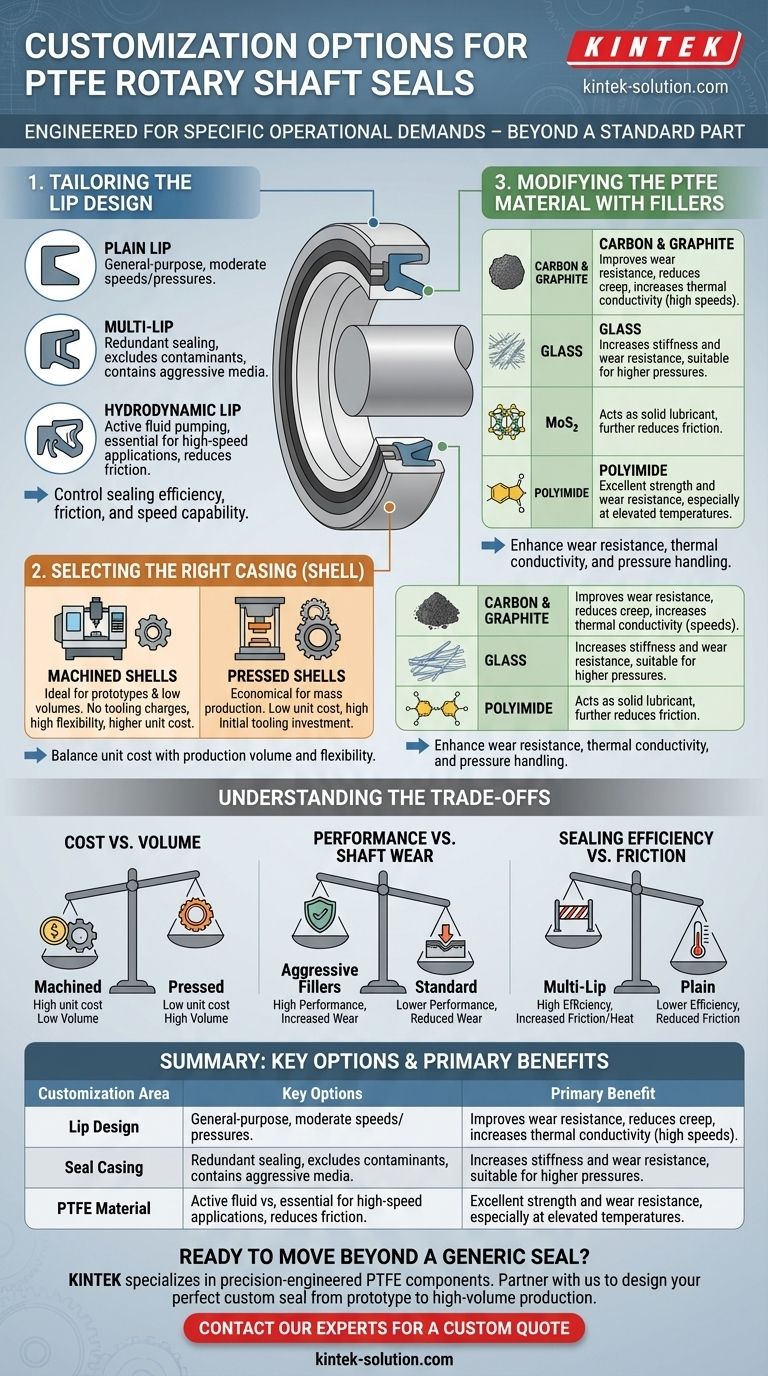

Tabela de Resumo:
| Área de Personalização | Opções Principais | Benefício Principal |
|---|---|---|
| Design do Lábio | Liso, Multilábio, Hidrodinâmico | Controle da eficiência de vedação, atrito e capacidade de velocidade |
| Carcaça do Retentor | Usinada (baixo volume), Estampada (alto volume) | Equilibrar custo unitário com volume de produção e flexibilidade |
| Material de PTFE | Aditivos de Carbono, Vidro, MoS₂, Poliimida | Melhorar a resistência ao desgaste, condutividade térmica e manuseio de pressão |
