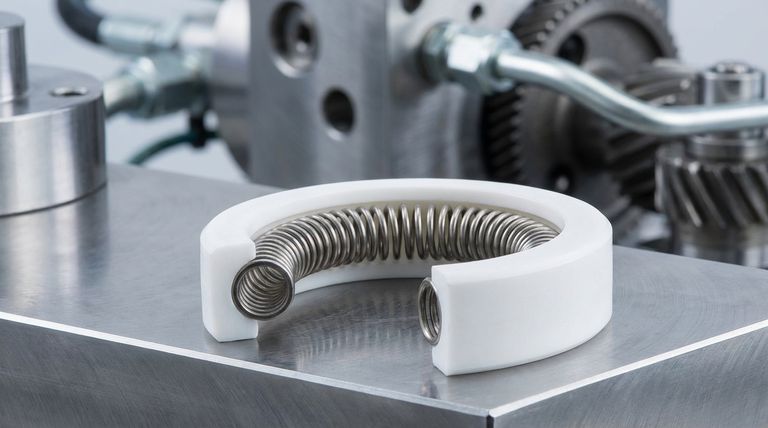

Os três elementos fundamentais de projeto de uma vedação de PTFE são a camisa acionada pela pressão, tipicamente em forma de U; um dispositivo de carregamento de mola metálica, frequentemente chamado de energizador; e o material polimérico de alto desempenho do qual a camisa é feita. Esses componentes trabalham em uníssono para criar uma vedação altamente eficaz, capaz de suportar condições exigentes onde as vedações elastoméricas tradicionais podem falhar.
O princípio central de uma vedação de PTFE é a sinergia. Uma camisa de PTFE durável e de baixo atrito fornece a barreira de vedação, enquanto uma mola interna fornece energia mecânica constante, garantindo uma vedação confiável em uma ampla gama de pressões, temperaturas e condições dinâmicas.
Desconstruindo a Vedação de PTFE
Para entender como essas vedações funcionam, é essencial analisar o papel específico que cada um dos três elementos centrais desempenha no sistema.
A Camisa de PTFE: A Barreira de Vedação Primária
A característica mais proeminente da vedação é sua camisa, usinada a partir de uma mistura de materiais poliméricos de alto desempenho, sendo o PTFE o componente principal.
Seu perfil comum em forma de U é construído com um propósito. Este formato cria dois lábios de vedação que permitem que a pressão do sistema entre na cavidade, energizando a vedação e aumentando a força de vedação em proporção à pressão.
A Mola Energizadora: Fornecendo Força Constante
Dentro da camisa encontra-se um dispositivo de carregamento de mola metálica. Este componente é fundamental para o desempenho da vedação, especialmente em situações de baixa pressão ou estáticas.
A mola exerce uma força constante para fora sobre os lábios da camisa. Isso garante que uma vedação firme seja mantida mesmo sem pressão do sistema e compensa ativamente o desgaste do material, a expansão térmica e pequenos desalinhamentos da ferragem durante a vida útil da vedação.
O Material Polimérico: A Base do Desempenho
O PTFE, frequentemente chamado de "Rei dos Plásticos", forma a base da camisa da vedação por várias razões chave. Suas propriedades definem as capacidades da vedação.
As características chave incluem resistência química excepcional (pH 0-14), uma faixa de temperatura operacional muito ampla (-260°C a +300°C) e um coeficiente de atrito extremamente baixo. Isso torna o material ideal para aplicações dinâmicas e meios agressivos.
Como Esses Elementos Funcionam em Conjunto
A genialidade do projeto reside em como a camisa e a mola interagem com a pressão do sistema para criar uma vedação dinâmica e responsiva.
Vedação Inicial em Baixa Pressão
Em pressão de sistema zero ou muito baixa, a mola energizadora faz todo o trabalho. Ela empurra mecanicamente os lábios da camisa contra as superfícies de vedação, criando a barreira inicial à prova de vazamentos.
Acionamento por Pressão em Alta Pressão
À medida que a pressão do sistema aumenta, o fluido entra na cavidade em forma de U da camisa. Essa pressão atua nas superfícies internas dos lábios, aumentando drasticamente a força de vedação contra a ferragem. A vedação se torna mais forte à medida que a pressão sobe.
Compensação por Desgaste e Imperfeições
O empurrão constante para fora da mola garante que os lábios de vedação permaneçam em contato com o eixo ou furo, mesmo à medida que o material de PTFE macio se desgasta lentamente devido ao movimento dinâmico. Essa natureza de autoajuste é uma razão chave para a longa vida útil da vedação.
Armadilhas Comuns e Considerações de Projeto
Embora poderosas, as vedações de PTFE exigem implementação adequada para funcionar corretamente. Suas propriedades de material únicas introduzem concessões que devem ser gerenciadas.
Projeto da Ferragem e da Cavidade
O projeto do alojamento de vedação, ou ranhura, é fundamental. Como o PTFE é um plástico relativamente rígido, bolsões usinados complexos podem dificultar a instalação, exigindo que a vedação seja dobrada ou torcida, o que pode causar danos.
O uso de recursos como flanges ou retentores pode simplificar a instalação e garantir que a vedação esteja corretamente assentada sem ser comprometida.
O Desafio da Rigidez do Material
O PTFE tem um módulo de flexão alto em comparação com a borracha. Para compensar essa rigidez, especialmente em aplicações com potencial de desvio do eixo, os projetos de vedação frequentemente incorporam seções transversais uniformemente finas.
Essas seções finas fornecem a flexibilidade necessária e também ajudam a minimizar os efeitos da expansão térmica e do rastejamento por compressão, mantendo um padrão de contato estável e controlado na superfície de vedação.
Evitando Erros de Instalação
A instalação correta é fundamental. As superfícies devem estar limpas e as ferramentas corretas devem ser usadas. O aperto excessivo é um erro comum que pode deformar a camisa de PTFE macia, criando um caminho de vazamento e arruinando a vedação antes mesmo de entrar em serviço.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da configuração de vedação correta depende inteiramente do seu principal desafio operacional.
- Se o seu foco principal for produtos químicos agressivos ou temperaturas extremas: As propriedades inerentes do material da camisa de PTFE a tornam a escolha superior em relação aos elastômeros padrão.
- Se o seu foco principal for movimento dinâmico ou recíproco de alto desgaste: A combinação do PTFE de baixo atrito e da mola compensadora de desgaste oferece durabilidade excepcional e uma longa vida útil.
- Se o seu foco principal for confiabilidade em uma ampla faixa de pressão: A vedação de dupla ação fornecida pela mola (em baixa pressão) e pelo fluido do sistema (em alta pressão) garante um desempenho consistente.
Ao entender como seus três elementos centrais funcionam juntos, você pode alavancar efetivamente os pontos fortes exclusivos de uma vedação de PTFE energizada por mola para suas aplicações mais exigentes.
Tabela de Resumo:
| Elemento de Projeto | Função Principal | Características Chave |
|---|---|---|
| Camisa de PTFE | Barreira de vedação primária | Perfil em forma de U, acionada por pressão, fornece lábios de vedação |
| Mola Energizadora | Fornece força constante | Compensa o desgaste, garante vedação em baixa pressão |
| Material Polimérico | Base do desempenho | Resistência química, ampla faixa de temperatura, baixo atrito |
Precisa de uma solução de vedação de PTFE de alto desempenho para sua aplicação exigente?
Na KINTEK, somos especializados na fabricação de precisão de componentes personalizados de PTFE, incluindo vedações, revestimentos e utensílios de laboratório. Nossa experiência garante que suas vedações sejam projetadas e fabricadas para atender aos desafios exatos de sua indústria — seja em semicondutores, médico, laboratorial ou aplicações industriais.
Nós entregamos desempenho confiável através de:
- Fabricação Personalizada: De protótipos a pedidos de alto volume.
- Expertise em Materiais: Aproveitando todo o potencial do PTFE para resistência química e temperaturas extremas.
- Produção de Precisão: Garantindo geometria e desempenho ótimos da vedação.
Entre em contato com nossos especialistas hoje para discutir suas necessidades específicas e deixe a KINTEK fornecer a solução de vedação em que você pode confiar.

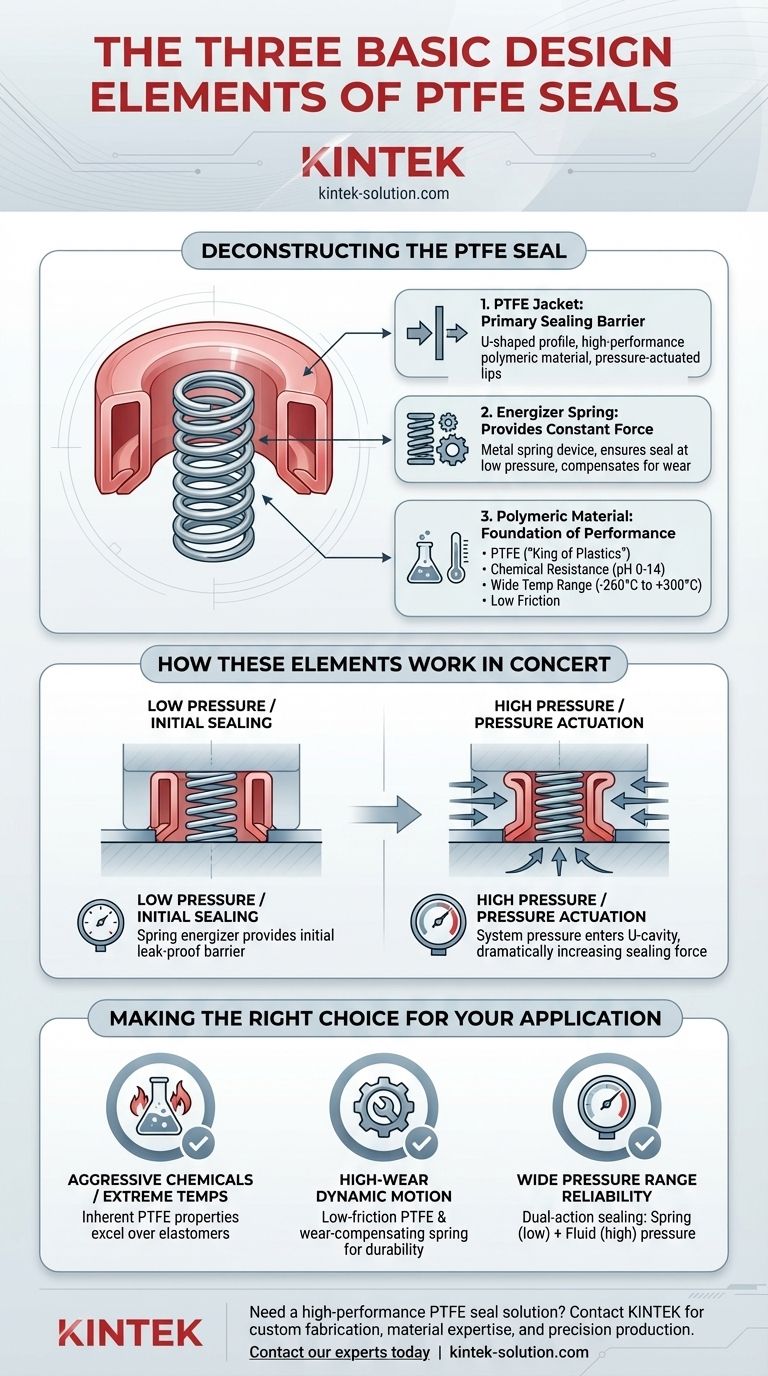

Guia Visual
