A operação de uma válvula de esfera de PTFE é realizada através de dois métodos principais. Estas válvulas são projetadas para um simples movimento de um quarto de volta (90 graus) para passar de totalmente abertas para totalmente fechadas, e podem ser operadas diretamente à mão com uma alavanca ou automatizadas com um atuador pneumático conectado através de um adaptador.
A escolha entre operação manual e pneumática é uma decisão estratégica baseada na sua necessidade de controle, velocidade e integração do sistema. Ambos os métodos, no entanto, aproveitam o design inerentemente de baixo atrito e confiável da própria válvula de PTFE.
Os Fundamentos da Operação da Válvula de PTFE
Para escolher o método certo, você deve primeiro entender os princípios mecânicos centrais que tornam essas válvulas eficazes e fáceis de operar.
Operação de Um Quarto de Volta com Batentes Positivos
Uma característica chave do design é a operação de um quarto de volta. Isso significa que a alavanca da válvula só precisa se mover 90 graus para ciclar entre as posições totalmente aberta e totalmente fechada.
Este movimento limitado é rápido e intuitivo. Além disso, a inclusão de batentes positivos fornece uma confirmação física clara quando a válvula atingiu seu estado totalmente aberto ou fechado, prevenindo o torque excessivo.
Baixo Torque Confiável
O PTFE, o material usado para todas as superfícies em contato com a mídia, tem um coeficiente de atrito extremamente baixo. Esta propriedade autolubrificante significa que muito pouca força é necessária para girar a esfera dentro da válvula.
Este requisito de baixo torque é o que torna a operação manual tão fácil e permite o uso de atuadores pneumáticos menores e mais eficientes em sistemas automatizados.
Capacidade de Medição de Fluxo
Embora projetadas para serviço liga/desliga, muitas válvulas de esfera de PTFE podem ser posicionadas parcialmente abertas. Isso permite a medição ou estrangulamento do fluxo, dando aos operadores um controle mais granular sobre seu processo além de um simples estado binário.
Atuação Manual vs. Pneumática: Uma Comparação
Sua escolha de operador mudará fundamentalmente a forma como a válvula interage com seu sistema e pessoal.
Operação com Alavanca Manual
Este é o método mais direto e simples. Uma alavanca é fixada diretamente à haste da válvula, permitindo que um operador a abra ou feche manualmente.
Esta abordagem é ideal para aplicações onde os ajustes são infrequentes, a confirmação visual direta é necessária, ou a válvula é facilmente acessível. Muitos modelos também incluem capacidade de montagem em painel, simplificando a instalação em painéis de controle ou invólucros.
Operação com Atuador Pneumático
Para automação, um atuador pneumático é montado na válvula. Este dispositivo usa ar comprimido para gerar a força rotacional necessária para girar a haste da válvula.
Este método é essencial para operação remota, integração em um CLP ou outro sistema de controle automatizado, ou em aplicações que exigem ciclos rápidos ou frequentes onde a operação manual seria impraticável.
Entendendo as Compensações
A escolha entre operação manual e pneumática envolve equilibrar custo, complexidade e desempenho.
Simplicidade vs. Automação
A operação manual é a definição de simplicidade. É mecanicamente direta, tem o menor custo inicial e não requer infraestrutura de energia externa.
A atuação pneumática introduz complexidade e custo. Requer uma fonte de ar comprimido, solenoides de controle e tubulação, mas em troca, oferece automação, precisão e a capacidade de operar válvulas em locais perigosos ou de difícil acesso.
Velocidade e Frequência de Ciclo
Atuadores pneumáticos podem abrir ou fechar uma válvula quase instantaneamente e podem realizar milhares de ciclos sem fadiga. Isso os torna a única escolha viável para aplicações de alta frequência.
A operação manual é, por natureza, mais lenta e dependente da presença e capacidade física de um operador.
Instalação e Manutenção
Uma válvula operada manualmente é leve e simples de instalar. Sem lubrificação necessária e com uma longa vida útil, é praticamente livre de manutenção.
Um sistema pneumático adiciona mais componentes que precisam ser instalados e mantidos, incluindo o sistema de fornecimento de ar, filtros, reguladores e o próprio atuador.
Fazendo a Escolha Certa para Sua Aplicação
Sua decisão final deve ser guiada pelas demandas específicas do seu processo.
- Se o seu foco principal é simplicidade e controle local direto: Escolha a operação com alavanca manual por seu desempenho direto, de baixo custo e confiável.
- Se o seu foco principal é automação ou operação remota: Opte por um atuador pneumático para integrar a válvula perfeitamente em um sistema de controle maior.
- Se o seu foco principal é ciclo frequente ou resposta rápida: Um atuador pneumático é a única escolha prática para atender às demandas de aplicações de alta frequência.
Ao entender esses princípios operacionais centrais, você pode selecionar com confiança a configuração de válvula que melhor atende aos objetivos do seu sistema.
Tabela de Resumo:
| Método de Operação | Principais Características | Melhor Para |
|---|---|---|
| Alavanca Manual | Quarto de volta simples, baixo custo, capacidade de montagem em painel | Ajustes infrequentes, controle local direto, locais de fácil acesso |
| Atuador Pneumático | Automatizado, operação remota, ciclo rápido, integração com CLP | Aplicações de alta frequência, locais remotos/perigosos, sistemas de controle automatizados |
Precisa da solução de válvula de PTFE certa para sua aplicação?
A KINTEK é especializada na fabricação de componentes de PTFE de alto desempenho e personalizados — incluindo vedações, revestimentos, artigos de laboratório e válvulas de esfera — para os setores de semicondutores, médico, laboratorial e industrial. Se você precisa de válvulas manuais simples ou sistemas automatizados complexos com atuadores pneumáticos, fornecemos soluções projetadas com precisão, desde protótipos até produção em alto volume.
Entre em contato com a KINTEK hoje para discutir suas necessidades específicas e deixe que nossos especialistas ajudem você a selecionar ou fabricar a válvula de esfera de PTFE perfeita para controle, confiabilidade e desempenho ideais.

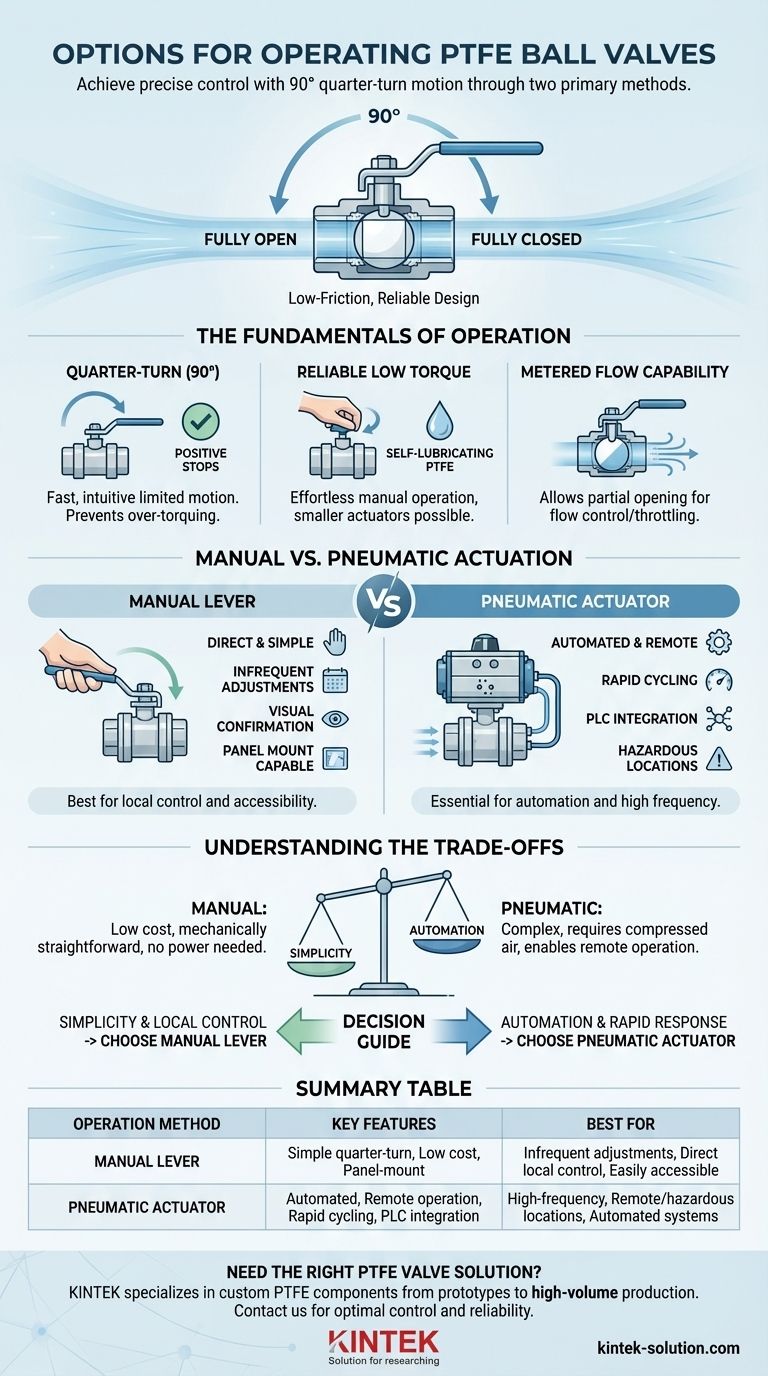

Guia Visual
