O politetrafluoroetileno (PTFE), vulgarmente conhecido como Teflon apresenta uma elevada taxa de fluência, que pode levar à instabilidade dimensional sob cargas sustentadas.Para atenuar esta situação, os projectos devem incorporar estratégias como tolerâncias conservadoras, distribuição de cargas e períodos de relaxamento do material.O sobredimensionamento de componentes e a antecipação de alterações dimensionais a longo prazo também são fundamentais.Estas medidas garantem a fiabilidade em aplicações em que as propriedades únicas do PTFE (por exemplo, resistência química, baixa fricção) são essenciais, apesar da sua tendência para se deformar com o tempo.

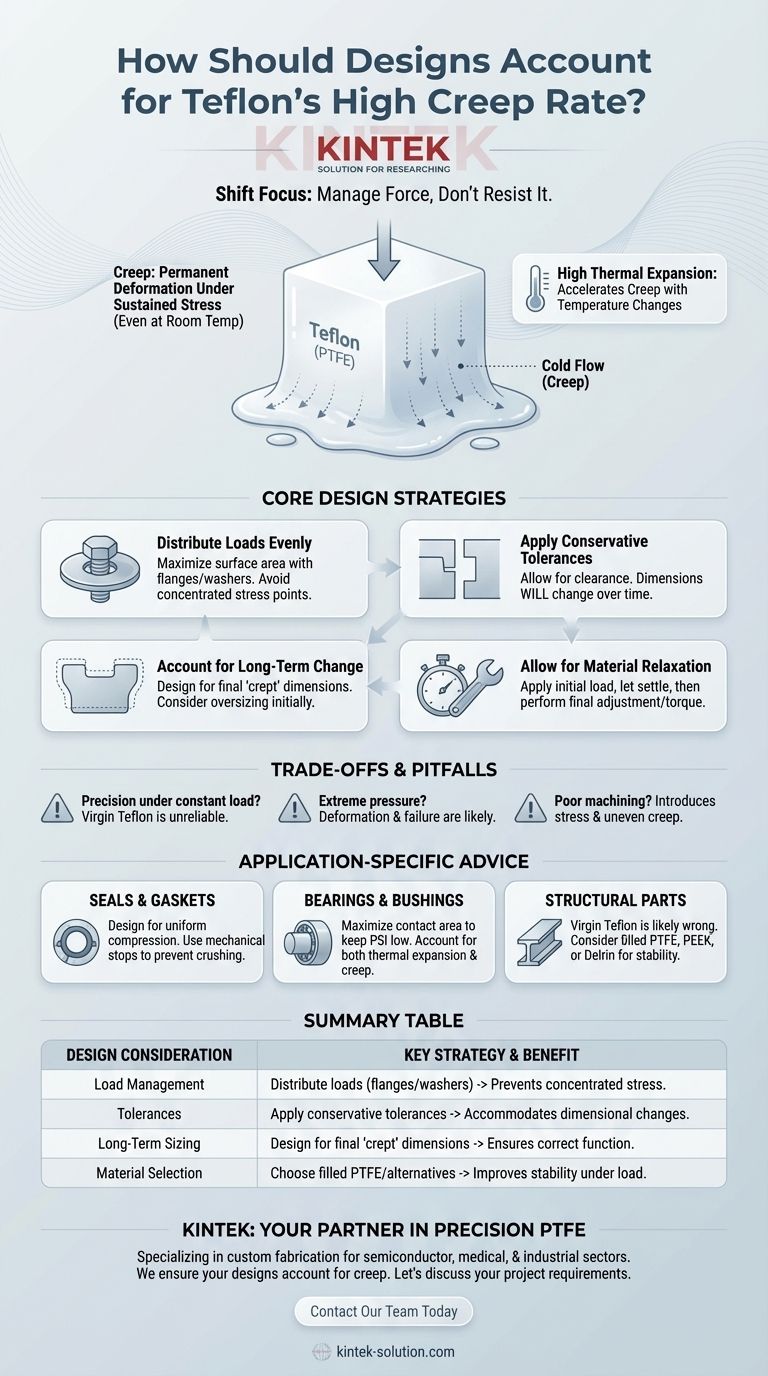

Pontos-chave explicados:
-
Aplicar intervalos de tolerância conservadores
- A fluência do PTFE provoca uma deformação gradual sob tensão, tornando arriscadas as tolerâncias apertadas.Os projectistas devem alargar as bandas de tolerância para além das normas de engenharia típicas para acomodar este movimento.
- Exemplo:Em vedações ou juntas, permitir uma folga adicional para evitar que o material se prenda à medida que relaxa.
-
Incorporar períodos de relaxamento do material
- O PTFE sofre um relaxamento de tensão, em que a deformação inicial estabiliza com o tempo.Os projectos devem incluir fases de \"break-in\" em que os componentes são ligeiramente carregados antes do funcionamento completo.
- Sugestão prática: Pré-comprimir os vedantes de PTFE na instalação para reduzir os efeitos de deformação subsequentes.
-
Distribuir as cargas uniformemente
- As tensões concentradas aceleram a fluência.Utilize geometrias que distribuam as forças (por exemplo, flanges largas, arestas arredondadas) e evite cantos afiados.
- Exemplo:Em sistemas de tubagem, utilizar revestimentos de PTFE reforçados com braçadeiras de suporte distribuídas uniformemente.
-
Antecipar alterações dimensionais a longo prazo
- Tenha em conta a contração ou expansão induzida pela fluência na fase de projeto.A análise de elementos finitos (FEA) pode modelar estas alterações sob cargas e temperaturas previstas.
- Crítico para:Aplicações de alta temperatura onde as taxas de deformação aumentam significativamente.
-
Componentes críticos sobredimensionados
- Conceber intencionalmente peças ligeiramente maiores ou mais espessas para compensar futuras deformações.Isto é especialmente útil para elementos de suporte de carga.
- Compensação: Equilibrar o sobredimensionamento com a suavidade do PTFE para evitar desafios de maquinação como a vibração da ferramenta.
-
Evitar formas desequilibradas
- Os designs assimétricos podem deformar-se devido à deformação desigual.As geometrias simétricas (por exemplo, espessura uniforme da parede) minimizam a distorção.
- Cuidado com:Secções finas adjacentes a secções grossas, que podem dobrar sob tensão.
-
Atenuar a fluência relacionada com o calor
- A taxa de fluência do PTFE aumenta com a temperatura.Utilizar dispositivos de arrefecimento (por exemplo, dissipadores de calor) ou limitar as temperaturas de funcionamento sempre que possível.
- Alternativa:Considere o PTFE com enchimento (por exemplo, com enchimento de vidro) para uma melhor resistência à fluência em ambientes de calor elevado.
Ao integrar estas estratégias, os projectistas podem aproveitar as vantagens do PTFE enquanto gerem a sua elevada taxa de fluência - assegurando um desempenho duradouro em aplicações que vão desde o processamento químico a revestimentos antiaderentes.
Tabela de resumo:
| Estratégia | Ação-chave | Exemplo de aplicação |
|---|---|---|
| Tolerâncias conservadoras | Alargar as bandas de tolerância para acomodar a deformação | Vedantes, juntas |
| Períodos de relaxamento do material | Incluem fases de amaciamento para estabilização da tensão | Vedações pré-comprimidas |
| Distribuição da carga | Utilizar geometrias que distribuam as forças (por exemplo, flanges largas) | Revestimentos de PTFE reforçado |
| Alterações dimensionais a longo prazo | Modelar efeitos de fluência através de FEA; componentes sobredimensionados | Material de laboratório de alta temperatura |
| Desenhos simétricos | Evitar formas assimétricas para evitar deformações | Peças industriais de espessura uniforme |
| Mitigação de calor | Utilizar elementos de arrefecimento ou PTFE com enchimento para ambientes de calor elevado | Equipamento de processamento de semicondutores |
