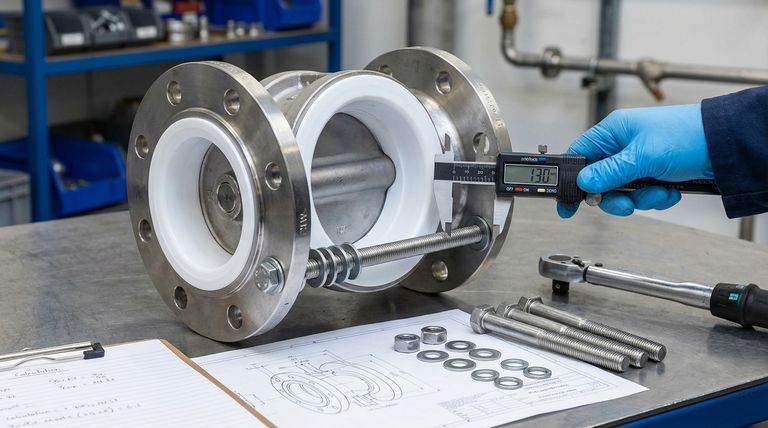

A determinação do comprimento correto dos parafusos para válvulas de borboleta revestidas a PTFE envolve o cálculo de vários componentes para garantir uma vedação adequada e integridade estrutural. O comprimento total tem em conta a espessura da válvula, os materiais das juntas, os fixadores e uma margem de segurança, com as dimensões da flange a servirem como ponto de referência principal. Este cálculo evita o sub/sobre-aperto, ao mesmo tempo que acomoda os requisitos de compressão exclusivos do revestimento de PTFE da válvula.
Pontos-chave explicados:
-

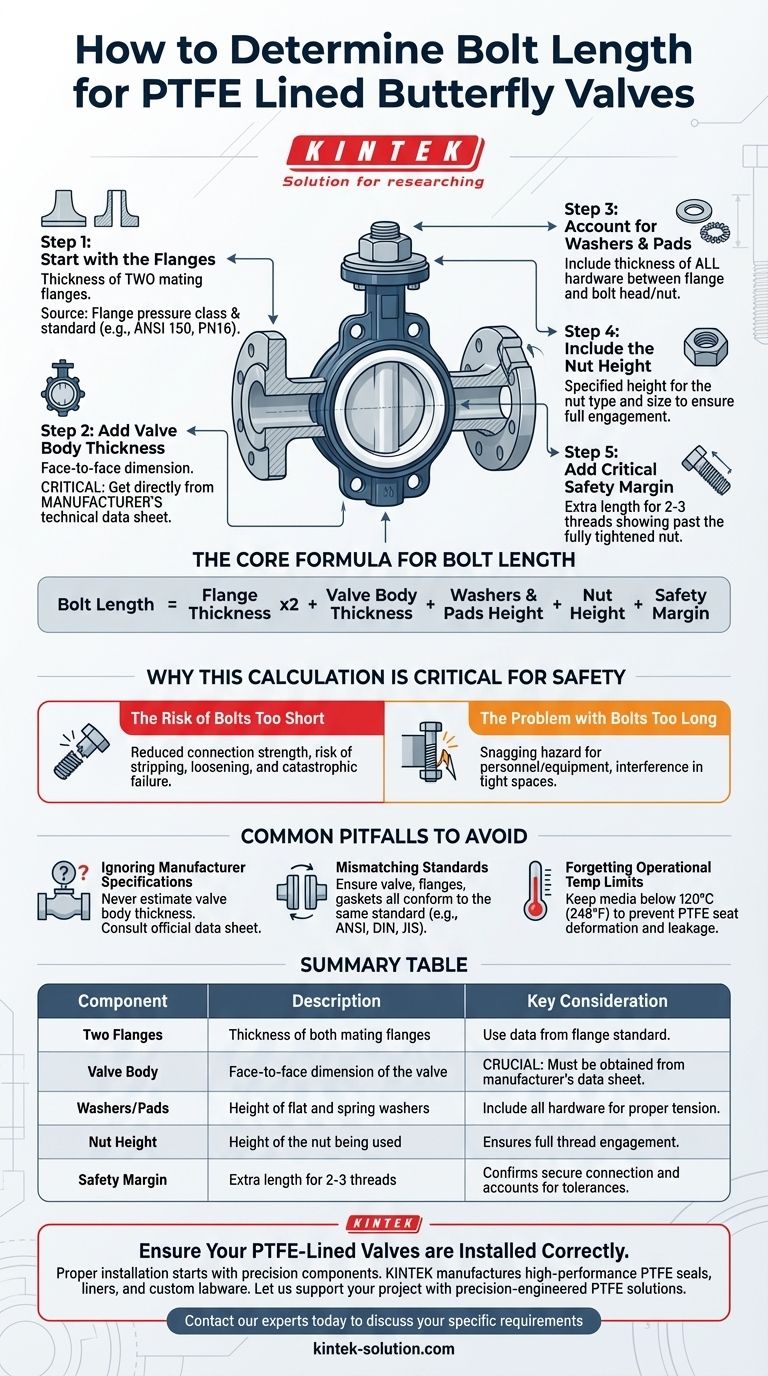

Fórmula de cálculo do núcleo
Comprimento do parafuso = Comprimento do parafuso padrão + Comprimento da porca + Espessura da válvula + Espessura da almofada da mola + Espessura da almofada plana + Margem (~3-5mm).- Comprimento padrão do parafuso : Comprimento base determinado pelas normas de flange (por exemplo, ANSI/ASME).
- Comprimento da porca : Tipicamente 0,8-1× diâmetro do parafuso.
- Espessura da válvula : Inclui o estado comprimido do revestimento de PTFE (varia consoante o fabricante).
- Almofadas de mola/plano : Compensam a compressão da junta e a expansão térmica.
-
Dimensionamento da flange
O comprimento do parafuso é derivado principalmente do flange correspondente (por exemplo, ANSI 150/300). A espessura do flange e o espaçamento dos furos determinam o comprimento mínimo da haste do parafuso para evitar problemas de engate da rosca. -
Margens críticas
-
Uma margem de 3-5 mm permite
- Compressão do revestimento de PTFE durante o aperto.
- Efeitos do ciclo térmico (o PTFE expande-se ~10× mais do que o metal).
- O relaxamento da junta ao longo do tempo.
-
Uma margem de 3-5 mm permite
-
Considerações sobre a instalação
- Sequência do binário: O aperto cruzado por fases assegura uma compressão uniforme do revestimento de PTFE.
- Alinhamento da junta: O desalinhamento corre o risco de rasgar o revestimento; os parafusos devem permitir uma distribuição uniforme da pressão.
- Compatibilidade dos materiais: Os parafusos de aço inoxidável (por exemplo, A193 B8) resistem à corrosão provocada pela libertação de gases de PTFE.
-
Passos de validação
- Verificar a saliência dos parafusos para além das porcas (idealmente 1,5-2 roscas).
- Verificações pós-instalação da uniformidade da folga da flange.
- Reaperto após 24-48 horas para resolver a fluência do PTFE.
Este método equilibra a estabilidade mecânica com a flexibilidade do revestimento de PTFE, assegurando um desempenho sem fugas em todas as gamas de pressão/temperatura.
Tabela de resumo:
| Componente | Função no cálculo do comprimento do parafuso |
|---|---|
| Comprimento padrão do parafuso | Comprimento base de acordo com as normas de flange (por exemplo, ANSI/ASME). |
| Comprimento da porca | Tipicamente 0,8-1× diâmetro do parafuso. |
| Espessura da válvula | Inclui a espessura do revestimento de PTFE comprimido (varia consoante o fabricante). |
| Almofadas de mola/plana | Compensam a compressão da junta e a expansão térmica. |
| Margem (3-5 mm) | Acomoda a compressão do PTFE, o ciclo térmico e o relaxamento da junta. |
| Especificações da flange | Determinam o comprimento mínimo da haste do parafuso para evitar problemas de engate da rosca (por exemplo, ANSI 150/300). |
