A vedação inicial de um anel de PTFE energizado por mola é estabelecida por força mecânica. Quando a vedação é instalada em sua ranhura designada, a mola metálica interna é comprimida. Essa compressão gera uma força de reação constante de pré-aperto que empurra a camisa flexível de PTFE para fora, criando uma tensão de contato positiva e elástica contra as superfícies de vedação antes mesmo que qualquer pressão do sistema seja aplicada.
O princípio central é um mecanismo de vedação em duas etapas. Uma mola interna fornece uma força mecânica inicial e constante para vedação de baixa pressão e estática, enquanto a pressão do fluido do sistema é canalizada de forma inteligente pelo design da vedação para amplificar essa força para um desempenho robusto em alta pressão.
O Mecanismo de Vedação: Uma Análise Passo a Passo
Para compreender totalmente como essas vedações funcionam, é melhor pensar em sua função em duas fases distintas: o estado estático inicial e o estado dinâmico pressurizado.
Etapa 1: A Pré-Carga Mecânica Inicial
A mola é o coração da vedação inicial. Seu único propósito é fornecer uma força constante para fora (ou para dentro, dependendo do tipo de vedação) na camisa de PTFE.
Este energizador de mola garante que as bordas de vedação sejam mantidas firmemente contra as superfícies do hardware desde o momento da instalação. Essa ação cria a tensão de contato inicial necessária para formar uma barreira contra vazamentos em pressões zero ou muito baixas.
Essa força mecânica também é fundamental para compensar pequenas imperfeições no hardware, expansão ou contração térmica e qualquer potencial fluência do material na camisa de PTFE ao longo do tempo.
Etapa 2: Vedação Assistida por Pressão
Uma vez que o sistema é pressurizado, o design da vedação realmente começa a funcionar. O perfil em forma de U da camisa de PTFE é projetado para capturar o fluido do sistema.
Essa pressão entra no vão dentro do "U" e atua na superfície interna da camisa de vedação. O resultado é um aumento dramático na força de vedação, diretamente proporcional à própria pressão do sistema.
Essa característica de "auto-energização" garante que, à medida que a pressão aumenta, a força de vedação também aumenta, mantendo uma vedação firme e confiável em toda a faixa de pressão operacional. A força combinada da mola e da pressão do sistema é sempre maior do que a pressão do fluido que tenta escapar.
Compreendendo os Componentes Chave
Uma vedação energizada por mola é um composto de dois materiais que trabalham em sinergia. Cada parte desempenha um papel distinto e crítico.
A Camisa de PTFE
A camisa externa, geralmente feita de uma mistura de politetrafluoretileno (PTFE), serve como a interface primária de vedação. Suas propriedades de material fornecem baixo atrito para aplicações dinâmicas e alta resistência química contra meios agressivos.
O Energizador de Mola
A mola interna, muitas vezes feita de aço inoxidável ou outras ligas de alto desempenho, fornece a resiliência e a "memória" que o material de PTFE mais rígido não possui. Ela garante que a camisa permaneça em contato constante com a superfície de vedação, mesmo quando não há pressão presente.
Armadilhas e Considerações Comuns
Embora altamente eficazes, as vedações energizadas por mola são componentes de precisão. Seu desempenho depende do manuseio adequado e do design da aplicação.
Sensibilidade à Instalação
Ao contrário de um O-ring simples, a instalação de uma vedação energizada por mola requer cuidado. Danificar as bordas macias de PTFE ou a mola durante a montagem pode comprometer imediatamente a integridade da vedação e levar a falhas prematuras.
Acabamento da Superfície do Hardware
A eficácia da camisa de PTFE depende muito da qualidade das superfícies de hardware correspondentes. Uma superfície muito áspera desgastará rapidamente a borda de vedação, enquanto uma superfície muito lisa pode não fornecer retenção de lubrificação adequada, aumentando o atrito e o desgaste.
Compatibilidade de Material
A mistura específica da camisa de PTFE e o material do energizador de mola devem ser cuidadosamente selecionados para a temperatura, pressão e meios químicos da aplicação. Escolher a combinação errada pode levar à degradação química ou perda da força da mola em temperaturas extremas.
Fazendo a Escolha Certa para Sua Aplicação
Compreender este mecanismo de ação dupla é fundamental para diagnosticar problemas e selecionar o design correto.
- Se seu foco principal for vedação de baixa pressão ou vácuo: A força inicial fornecida pelo energizador de mola é o fator mais crítico para garantir uma conexão sem vazamentos.
- Se seu foco principal for vedação dinâmica de alta pressão: Você está contando com a sinergia entre a carga inicial da mola e a pressão do sistema amplificando essa força de vedação durante a operação.
- Se você estiver enfrentando vazamentos estáticos iniciais: A causa raiz provavelmente está relacionada à força insuficiente da mola, instalação inadequada danificando a borda de vedação ou um acabamento de hardware fora de especificação.
Ao dominar o princípio da pré-carga mecânica seguida pela assistência de pressão, você pode alavancar efetivamente as capacidades de alto desempenho dessas vedações avançadas.
Tabela de Resumo:
| Estágio de Vedação | Mecanismo | Força Primária | Benefício Principal |
|---|---|---|---|
| Estágio 1: Contato Inicial | A compressão da mola fornece pré-carga | Força Mecânica da Mola | Garante a vedação em pressão zero/baixa e compensa imperfeições do sistema |
| Estágio 2: Operação Pressurizada | A pressão do sistema atua na camisa de PTFE | Força Assistida por Pressão | A força de vedação aumenta com a pressão do sistema para uma vedação robusta de alto desempenho |
Precisa de uma vedação confiável para condições exigentes?
Na KINTEK, somos especializados na fabricação de componentes de PTFE de alto desempenho, incluindo vedações de precisão energizadas por mola. Nossas vedações são projetadas para fornecer a pré-carga mecânica inicial crítica e a resposta de pressão auto-energizante detalhadas neste artigo, garantindo desempenho sem vazamentos nas aplicações mais desafiadoras dos setores de semicondutores, médico, laboratorial e industrial.
Oferecemos fabricação personalizada, de protótipos a pedidos de alto volume, adaptando a mistura de PTFE e o energizador de mola às suas necessidades específicas de temperatura, pressão e meios químicos.
Deixe-nos fornecer a solução de vedação de que você precisa. Entre em contato com nossos especialistas hoje para uma consulta.

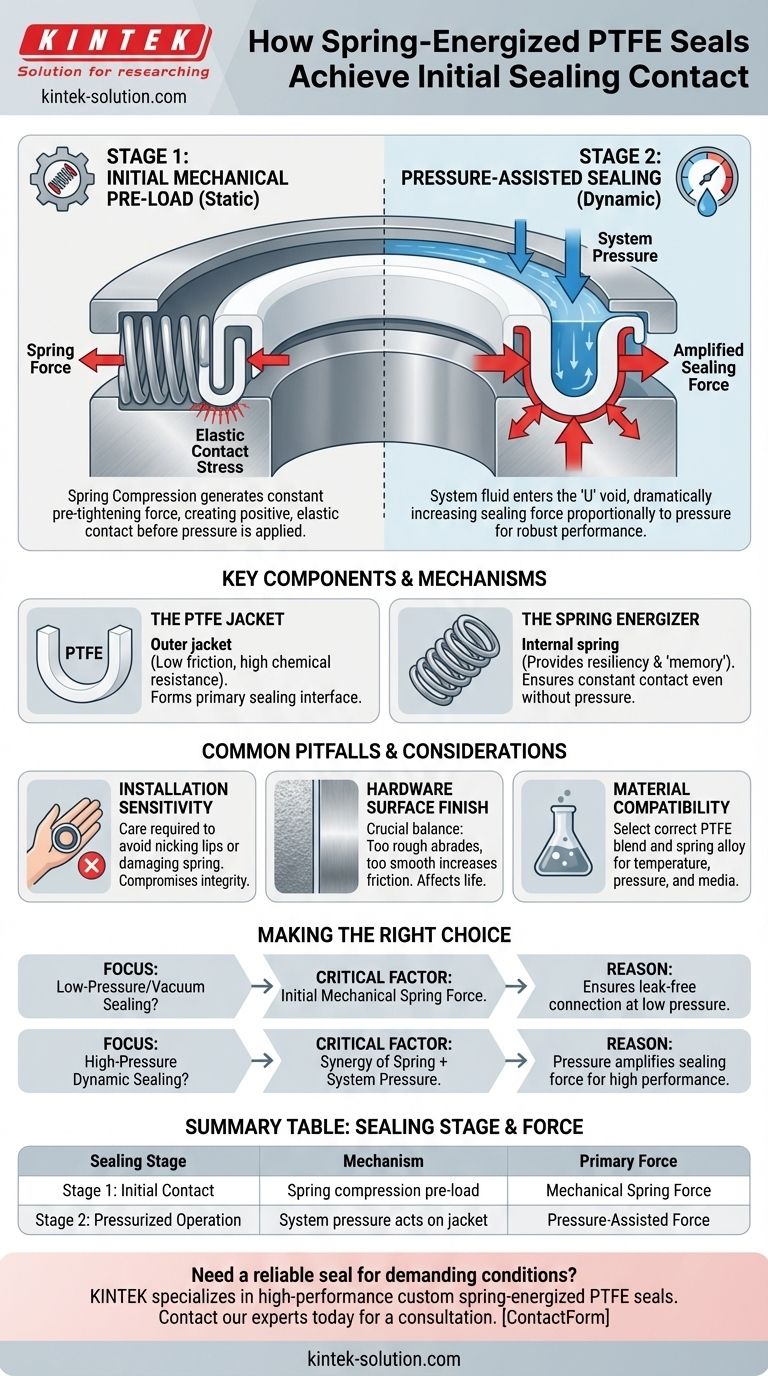

Guia Visual
