Em sua essência, o energizador de mola em uma vedação de PTFE funciona fornecendo uma força mecânica constante. Esta mola empurra os lábios da vedação de PTFE para fora, criando uma vedação firme e confiável contra as superfícies de contato. Isso resolve a falta inerente de elasticidade do PTFE, garantindo que a vedação permaneça engatada mesmo quando a pressão do sistema é baixa ou inexistente.
O desafio fundamental com o PTFE é que suas propriedades excepcionais de baixo atrito e resistência química são compensadas pela sua fraca memória de material. O energizador de mola atua como a memória permanente da vedação, fornecendo a força consistente necessária para manter a vedação em amplas faixas de temperatura, flutuações de pressão e durante toda a vida útil do componente.

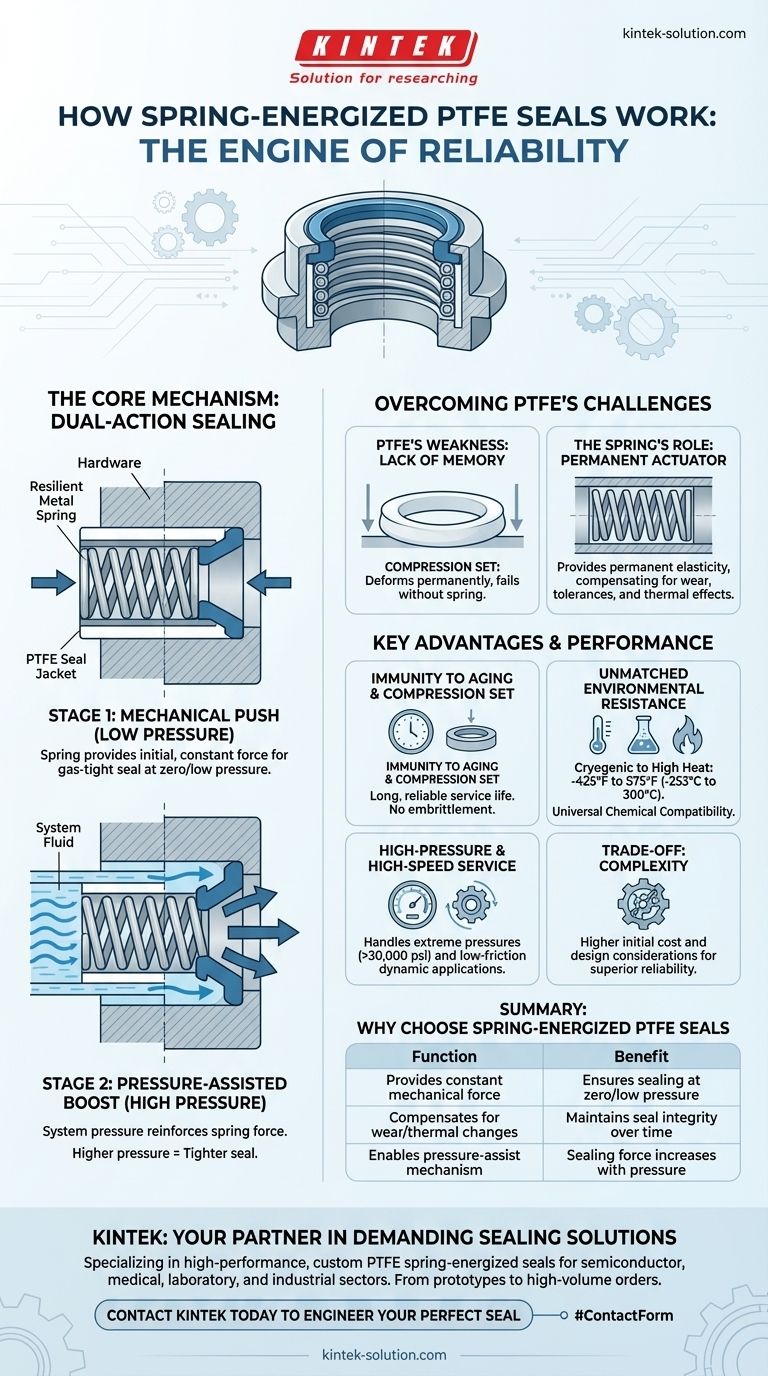

O Mecanismo de Vedação de Dupla Ação
Uma vedação energizada por mola utiliza duas forças distintas para garantir um desempenho sem vazamentos: a força mecânica inicial da mola e a força subsequente aplicada pela pressão do sistema.
Estágio 1: O Empurrão Mecânico em Baixa Pressão
Quando a vedação é instalada em sua carcaça, ou "macho", ela é comprimida. A mola metálica resiliente dentro da capa de PTFE responde com uma força constante para fora.
Esta ação da mola empurra os lábios da vedação firmemente contra o hardware, criando a vedação inicial, estanque a gases. Isso é fundamental para vedar em pressões de sistema zero ou muito baixas, onde não há força de fluido suficiente para acionar a vedação por conta própria.
Estágio 2: O Reforço Assistido pela Pressão
À medida que a pressão do sistema aumenta, essa pressão encontra seu caminho para o sulco do perfil da vedação.
Essa pressão atua nas superfícies internas da vedação, reforçando poderosamente o empurrão inicial da mola. Essa relação dinâmica significa que quanto maior a pressão do sistema, mais justa a vedação se torna, aprimorando dramaticamente sua força de vedação além da carga inicial.
Por Que o PTFE Requer um Energizador
Embora seja um material excepcional, o PTFE por si só não é uma boa vedação em muitas aplicações dinâmicas ou exigentes. A mola não é um acessório; é um componente essencial que desbloqueia o verdadeiro potencial do PTFE.
Superando a Falta de "Memória"
Vedações elastoméricas, como anéis O de borracha, possuem resiliência natural ou "memória". Quando comprimidos, eles tendem a retornar à sua forma original. O PTFE não compartilha essa característica.
Uma vez deformado sob carga, o PTFE tende a permanecer assim. Esse fenômeno, conhecido como deformação permanente por compressão (compression set), é a principal razão pela qual vedações plásticas não energizadas falham.
A Mola Como Atuador Permanente
O energizador efetivamente confere elasticidade permanente à vedação. Ele compensa continuamente fatores que de outra forma causariam um vazamento.
Isso inclui desgaste menor nos lábios da vedação ao longo do tempo, variações nas tolerâncias de fabricação da carcaça e expansão ou contração térmica dos componentes de vedação.
Vantagens e Compensações Principais
A combinação de uma capa de PTFE e uma mola metálica cria uma solução de vedação com um perfil de desempenho exclusivo, tornando-a a escolha superior em aplicações onde outras vedações falham consistentemente.
Imunidade ao Envelhecimento e Deformação por Compressão
Ao contrário da borracha, a mola e a capa de PTFE são imunes ao envelhecimento, fragilização e deformação permanente por compressão. Isso resulta em uma vida útil significativamente mais longa e confiável, especialmente em ambientes químicos ou térmicos agressivos.
Resistência Ambiental Incomparável
O design permite operação em condições extremas, desde temperaturas criogênicas (-425°F / -253°C) até calor elevado (575°F / 300°C). Combinadas com a compatibilidade química quase universal do PTFE, essas vedações podem operar onde os elastômeros se degradariam rapidamente.
Serviço de Alta Pressão e Alta Velocidade
O mecanismo de assistência por pressão permite que essas vedações suportem pressões extremas (acima de 30.000 psi) sem extrusão. A natureza de baixo atrito do PTFE também as torna ideais para aplicações dinâmicas de alta velocidade, onde o atrito e a geração de calor são preocupações importantes.
A Compensação: Complexidade do Projeto
A principal compensação é o custo inicial mais alto e maior consideração de projeto em comparação com um simples anel O. Os ganhos de desempenho, no entanto, muitas vezes justificam o investimento em aplicações onde a confiabilidade é fundamental.
Fazendo a Escolha Certa para Sua Aplicação
Especifique uma vedação de PTFE energizada por mola quando vedações elastoméricas ou poliméricas padrão não conseguirem atender às demandas operacionais do ambiente.
- Se seu foco principal for serviço em temperatura extrema: Este design mantém sua força de vedação em condições criogênicas e de alto calor, onde os elastômeros se tornam quebradiços ou se degradam.
- Se seu foco principal for compatibilidade química: A capa de PTFE oferece uma solução quase universal para vedar produtos químicos agressivos, solventes e meios corrosivos.
- Se seu foco principal for confiabilidade em alta pressão: O design assistido por pressão garante que a vedação se torne mais justa à medida que a pressão aumenta, prevenindo vazamentos e extrusão.
- Se seu foco principal for vedação dinâmica de baixo atrito: As propriedades inerentes do PTFE proporcionam um desempenho suave e de baixo arrasto sem a necessidade de lubrificação, eliminando problemas de "stick-slip" (agarramento e deslizamento).
Em última análise, este design transforma um material superior, mas inelástico, em uma solução de vedação altamente confiável e dinâmica para os ambientes mais exigentes.
Tabela de Resumo:
| Função | Benefício |
|---|---|
| Fornece força mecânica constante | Garante vedação em pressão zero/baixa |
| Compensa desgaste e mudanças térmicas | Mantém a integridade da vedação ao longo do tempo |
| Habilita o mecanismo de assistência por pressão | A força de vedação aumenta com a pressão do sistema |
| Desbloqueia a resistência química/térmica do PTFE | Opera em ambientes extremos onde elastômeros falham |
