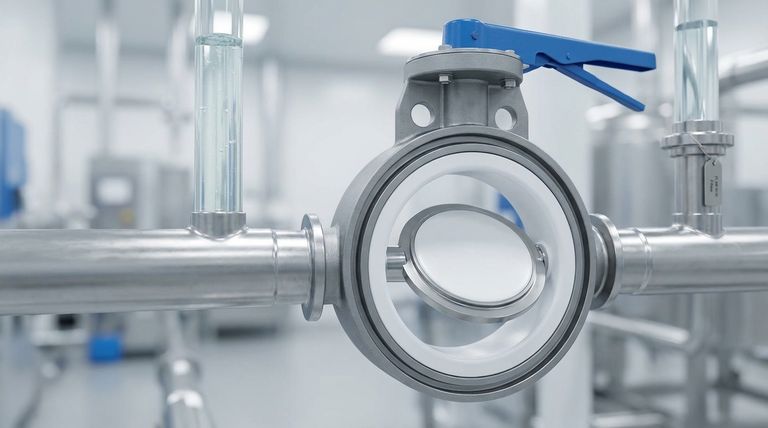

Em sua essência, uma válvula borboleta revestida com PTFE opera com base em um simples princípio de quarto de volta. Um disco circular, conhecido como "borboleta", é posicionado no centro do corpo da válvula. Este disco é conectado por uma haste a uma alavanca ou atuador externo, que gira o disco em 90 graus para abrir ou fechar totalmente o caminho do fluxo.
O verdadeiro valor deste projeto reside não apenas em sua simplicidade mecânica, mas em seu revestimento protetor de PTFE. Este revestimento inerte isola os componentes metálicos da válvula de meios corrosivos ou de alta pureza, garantindo tanto a longevidade da válvula quanto a integridade do processo.
O Princípio Operacional Central
A operação de uma válvula borboleta é fundamentalmente direta e eficiente, projetada para fechamento rápido e controle de fluxo.
O Disco e a Haste
O componente central é o disco, que gira em um eixo central. Este disco é conectado a uma haste, uma barra que se estende para fora do corpo da válvula para se conectar a um atuador.
O Mecanismo de Quarto de Volta
Quando a alavanca ou o atuador é girado, a haste gira o disco. Um giro de 90 graus move o disco de uma posição perpendicular ao fluxo (fechado) para uma paralela ao fluxo (aberto). Esta ação rápida é ideal para aplicações que exigem ciclos rápidos de liga/desliga.
O Atuador
A válvula é operada por um atuador, que pode ser um simples volante manual ou alavanca. Para processos automatizados, atuadores pneumáticos ou elétricos podem ser usados para controlar a válvula remotamente.
O Papel Crítico do Revestimento de PTFE
Embora a mecânica seja simples, o revestimento de politetrafluoretileno (PTFE) é o que define esta válvula e a torna adequada para aplicações exigentes.
Isolamento Químico Completo
O PTFE é moldado no interior do corpo da válvula, criando uma barreira contínua e não reativa. Este revestimento garante que o fluido do processo — seja um ácido agressivo, um álcali ou um ingrediente farmacêutico de alta pureza — toque apenas o PTFE inerte. Isso protege o corpo metálico estrutural contra a corrosão.
Vedação e Durabilidade Aprimoradas
O disco também geralmente possui um encapsulamento de PTFE ou PFA. Quando a válvula fecha, este disco pressiona firmemente contra o revestimento, criando um fechamento estanque confiável que evita vazamentos. A natureza de baixo atrito do PTFE também reduz o desgaste durante a operação, estendendo a vida útil da válvula.
Ampla Estabilidade de Temperatura
O PTFE oferece excelente desempenho em uma ampla faixa de temperatura, geralmente operando eficazmente entre -195 °C e 200 °C. Isso o torna adequado para processos criogênicos e moderadamente de alta temperatura sem degradação.
Entendendo as Compensações
Embora altamente eficaz, as válvulas revestidas com PTFE têm limitações específicas que são importantes entender para a aplicação correta.
Susceptibilidade a Abrasivos
A principal fraqueza de um revestimento macio como o PTFE é sua baixa resistência a meios abrasivos. Lodos contendo partículas duras podem rapidamente erodir ou danificar o revestimento, comprometendo a vedação e a barreira protetora da válvula.
Preocupações com Permeação
Embora altamente resistente, o PTFE não é completamente impermeável. Certos gases ou produtos químicos agressivos podem, com o tempo, permear através do revestimento em altas temperaturas e pressões, potencialmente atingindo o corpo da válvula.
Sensibilidade à Instalação
A integridade da válvula depende inteiramente da integridade do revestimento. Deve-se ter cuidado durante a instalação para evitar arranhar ou sulcar o PTFE, pois qualquer dano pode criar um caminho para que meios corrosivos ataquem o metal subjacente.
Fazendo a Escolha Certa para Sua Aplicação
A seleção da válvula correta depende inteiramente das demandas específicas do seu processo.
- Se o seu foco principal é o manuseio de produtos químicos corrosivos: A inércia química do revestimento de PTFE fornece a proteção robusta de que você precisa para ácidos, solventes e outros meios agressivos.
- Se o seu foco principal são processos de alta pureza ou sanitários: A superfície não reativa e lisa do PTFE é ideal para produção farmacêutica ou alimentar, prevenindo contaminação e garantindo fácil limpeza.
- Se o seu foco principal é utilidade geral em um sistema não corrosivo: Uma válvula borboleta padrão, não revestida, pode ser uma solução mais econômica, pois a proteção química avançada do PTFE não é necessária.
Em última análise, a válvula borboleta revestida com PTFE é uma solução projetada para fornecer controle de fluxo confiável em ambientes onde válvulas padrão falhariam rapidamente.
Tabela de Resumo:
| Característica | Benefício |
|---|---|
| Operação de Quarto de Volta | Controle rápido de liga/desliga de 90 graus para ciclos eficientes |
| Revestimento Interno de PTFE | Isolamento químico completo, protegendo componentes metálicos da corrosão |
| Disco Encapsulado em PTFE | Cria uma vedação de fechamento confiável e estanque contra o revestimento |
| Ampla Faixa de Temperatura | Desempenho eficaz de -195 °C a 200 °C |
| Superfície Lisa e Antiaderente | Ideal para processos de alta pureza e sanitários, fácil de limpar |
Precisa de uma válvula confiável para produtos químicos agressivos ou processos de alta pureza?
A KINTEK é especializada na fabricação de componentes de PTFE de alto desempenho, incluindo vedações, revestimentos e artigos de laboratório fabricados sob medida. Nossa experiência em produção de precisão garante que seus componentes — de protótipos a pedidos de alto volume — atendam aos requisitos exigentes dos setores de semicondutores, médico, laboratorial e industrial.
Permita-nos fornecer a solução resistente à corrosão que sua aplicação exige.
Entre em contato com nossa equipe de engenharia hoje mesmo para discutir suas necessidades específicas.

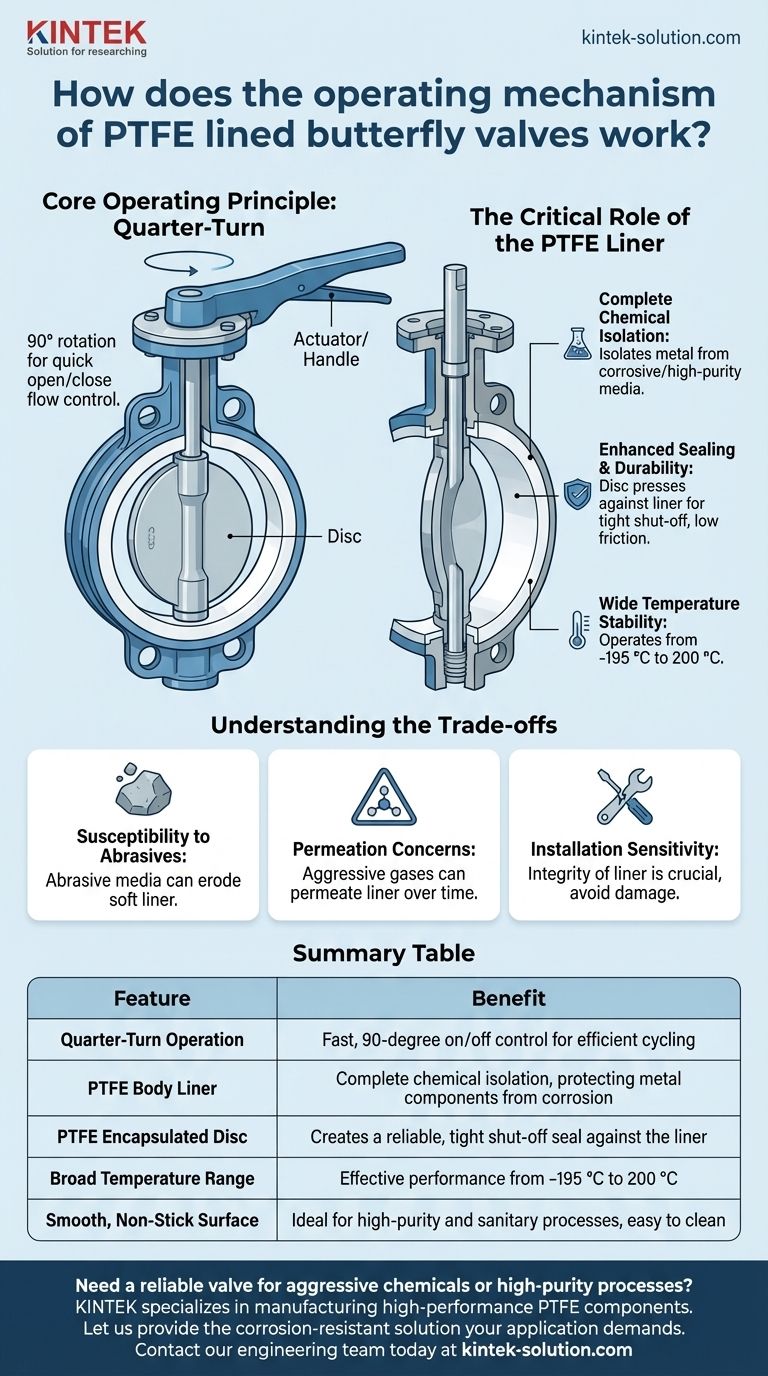

Guia Visual
