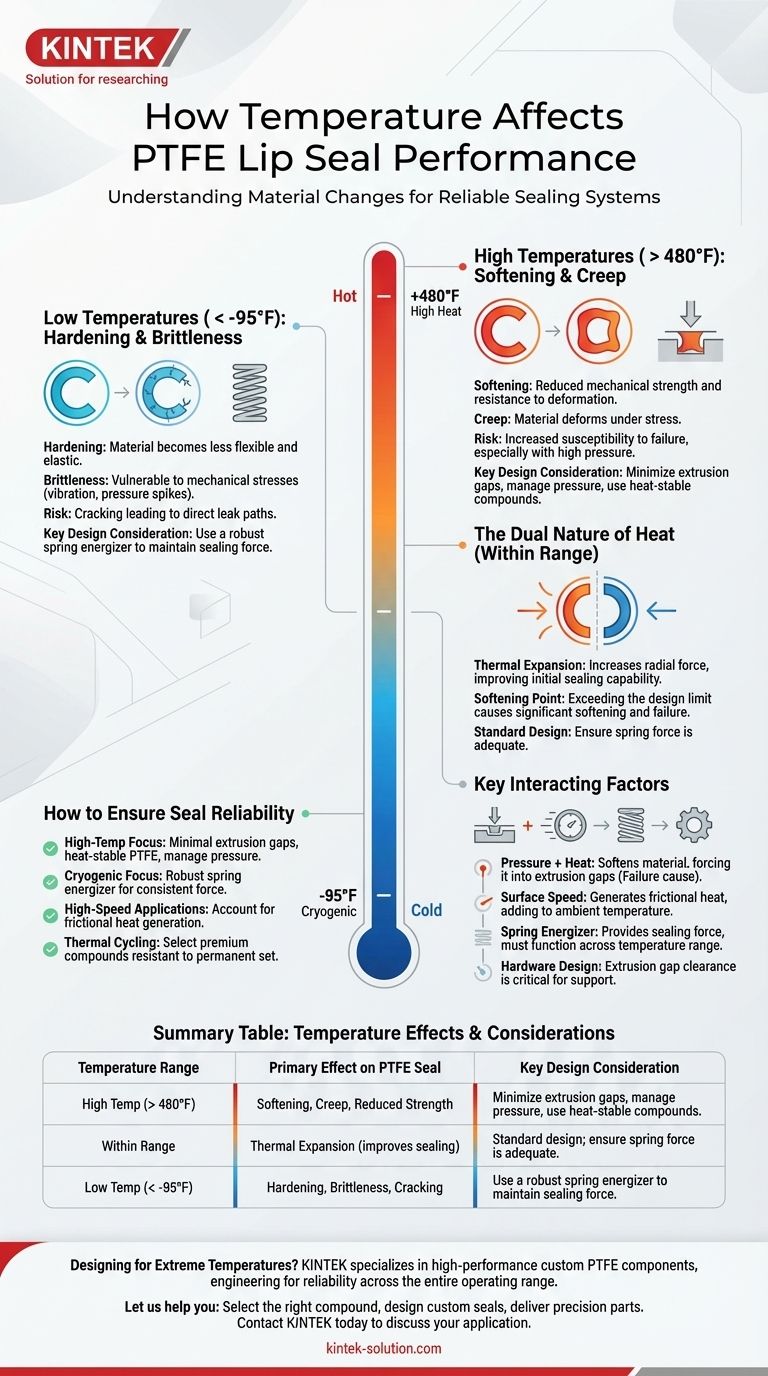

A temperatura é um fator determinante no desempenho e na confiabilidade de qualquer retentor de lábio de politetrafluoretileno (PTFE). Ela altera diretamente as propriedades físicas do material do retentor, com altas temperaturas causando amolecimento que pode reduzir a eficácia da vedação, e baixas temperaturas causando endurecimento e fragilidade que podem levar a rachaduras. Embora o PTFE apresente uma ampla faixa funcional, tipicamente de -95°F a 480°F, a aplicação bem-sucedida depende da compreensão dessas mudanças no material.
O desafio central não é simplesmente operar dentro de uma faixa de temperatura, mas sim projetar todo o sistema de vedação — hardware, pressão e velocidade — para acomodar as mudanças físicas previsíveis que o PTFE sofre em temperaturas extremas.
A Natureza Dupla do Calor em Retentores de PTFE
O efeito do calor em um retentor de PTFE não é inteiramente negativo. O resultado depende inteiramente se a temperatura permanece dentro dos limites operacionais projetados para o material.
Expansão Térmica: Uma Vantagem de Vedação
Quando exposto inicialmente ao calor dentro de sua faixa de trabalho, um retentor de PTFE se expande. Essa expansão térmica aumenta a força radial no lábio de vedação, melhorando seu contato com o eixo e aprimorando a capacidade geral de vedação contra vazamentos.
O Ponto de Amolecimento: O Limite Superior
Uma vez que as temperaturas excedem o limite de projeto, o material de PTFE começa a amolecer significativamente. Isso reduz sua resistência mecânica e resistência à deformação, um fenômeno conhecido como "fluência" (creep). Um retentor amolecido é muito mais suscetível a falhas, especialmente quando há também alta pressão no sistema.
O Impacto das Temperaturas Criogênicas
Na extremidade inferior de sua faixa operacional, o PTFE passa por uma transformação diferente que apresenta seus próprios desafios.
Aumento da Dureza e Fragilidade
À medida que as temperaturas caem, o polímero de PTFE torna-se progressivamente mais duro e menos flexível. Sua capacidade de se conformar às imperfeições na superfície do eixo é reduzida, e sua elasticidade diminui.
O Risco de Rachaduras
Essa perda de flexibilidade torna o retentor quebradiço e vulnerável. Estresses mecânicos, como vibração do eixo ou picos de pressão repentinos, podem fazer com que o lábio endurecido do retentor desenvolva rachaduras, criando um caminho direto de vazamento.
Principais Fatores Interativos Além da Temperatura
A temperatura nunca é uma variável isolada em um sistema de vedação dinâmico. Seus efeitos são ampliados ou mitigados por várias outras condições operacionais críticas.
O Efeito Composto da Pressão
A combinação de alta temperatura e alta pressão é a causa mais comum de falha do retentor. O calor amolece o material, e a pressão força o PTFE enfraquecido para o espaço de extrusão do hardware, causando danos irreversíveis.
Calor de Fricção da Velocidade Superficial
Retentores de PTFE são excelentes para aplicações de alta velocidade, capazes de suportar velocidades superficiais de até 10.000 pés por minuto (sfpm). No entanto, essa velocidade gera calor de fricção significativo diretamente no ponto de contato. Esse calor deve ser somado às temperaturas ambiente e do meio do sistema para determinar a temperatura operacional real do lábio do retentor.
O Papel do Energizador de Mola
A mola interna fornece a força de vedação inicial, especialmente em baixas pressões e baixas temperaturas, quando a capa de PTFE está rígida. O material da mola deve ser escolhido para funcionar de forma confiável em toda a faixa de temperatura sem perder suas propriedades mecânicas.
Projeto do Hardware e Folga
A folga de extrusão — o pequeno espaço entre o eixo e a carcaça — é um fator de projeto crítico. Uma folga mínima e precisamente controlada fornece suporte para o retentor e impede que o material de PTFE amolecido seja deslocado em altas temperaturas.
Armadilhas Comuns a Evitar
Compreender as limitações e os potenciais modos de falha é essencial para um projeto confiável.
Ignorar a Ciclagem Térmica
A ciclagem repetida entre quente e frio pode fazer com que o material do retentor se deforme permanentemente, uma condição conhecida como deformação permanente (permanent set). Com o tempo, isso reduz a capacidade do retentor de exercer força no eixo, levando eventualmente a vazamentos.
Subestimar o Calor de Fricção
Um erro comum de engenharia é projetar com base apenas na temperatura ambiente ou do meio do sistema. Deixar de calcular e adicionar o calor gerado pela fricção na interface do retentor pode fazer com que o retentor opere em uma temperatura muito mais alta do que o pretendido, levando a falhas prematuras.
Materiais Incompatíveis
A capa de PTFE, o energizador de mola e o hardware devem ser compatíveis com a faixa de temperatura da aplicação. Uma mola de baixa temperatura em uma aplicação de alta temperatura, por exemplo, perderá sua força e fará com que o retentor falhe.
Como Garantir a Confiabilidade do Retentor em Diferentes Temperaturas
Suas escolhas de projeto devem ser guiadas pelas condições mais extremas que sua aplicação enfrentará.
- Se seu foco principal for o desempenho em alta temperatura: Priorize um projeto com folgas de extrusão mínimas e selecione um composto de PTFE especificamente projetado para estabilidade térmica, enquanto gerencia cuidadosamente a pressão do sistema.
- Se seu foco principal for o desempenho criogênico: Garanta que o energizador de mola seja robusto o suficiente para fornecer força de vedação consistente quando a capa de PTFE estiver dura e menos flexível.
- Se sua aplicação envolver altas velocidades: Leve em consideração a geração de calor por fricção em seus cálculos térmicos totais para evitar exceder o limite de temperatura superior do material.
- Se você enfrentar ciclagem térmica significativa: Selecione um composto de polímero premium e um projeto de mola conhecidos por sua resistência à deformação permanente e fadiga do material.
Considerar adequadamente a temperatura e suas interações com outras variáveis do sistema é o passo definitivo para projetar uma solução de vedação robusta e confiável.
Tabela Resumo:
| Faixa de Temperatura | Efeito Principal no Retentor de PTFE | Consideração Chave de Projeto |
|---|---|---|
| Alta Temperatura (> 480°F) | Amolecimento, Fluência, Redução da Força | Minimizar folgas de extrusão, gerenciar pressão, usar compostos estáveis ao calor. |
| Dentro da Faixa | Expansão Térmica (melhora a vedação) | Projeto padrão; garantir que a força da mola seja adequada. |
| Baixa Temperatura (< -95°F) | Endurecimento, Fragilidade, Rachaduras | Usar um energizador de mola robusto para manter a força de vedação. |
