Como é que uma válvula de esfera revestida a PTFE/PFA funciona para abrir ou fechar?Descubra o mecanismo chave

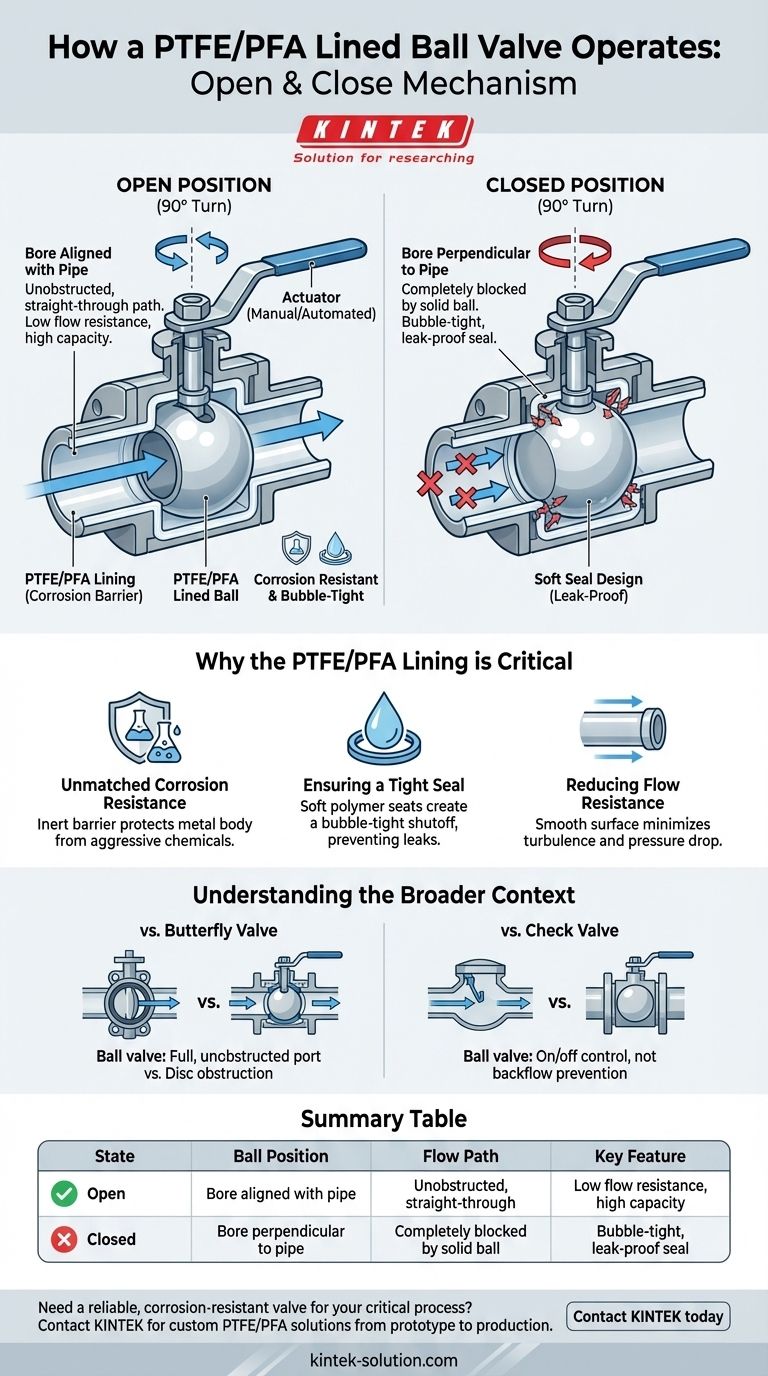

As válvulas de esfera revestidas a PTFE/PFA funcionam através da rotação de uma esfera esférica com um orifício (carretel) no interior do corpo da válvula.Quando o orifício se alinha com os orifícios de entrada e de saída, a válvula abre-se, permitindo o fluxo de fluido.Uma rotação de 90 graus fecha a válvula, posicionando o orifício perpendicularmente ao percurso do fluxo.O revestimento em PTFE/PFA proporciona resistência à corrosão, estabilidade química e um fluxo de fluido suave, tornando estas válvulas ideais para o manuseamento de meios corrosivos como ácidos, álcalis e sais.Podem ser operadas manualmente ou automatizadas (eléctricas/pneumáticas) para um controlo preciso do fluxo.

Explicação dos pontos principais:

  1. Mecanismo básico de funcionamento

    • O componente central da válvula é uma esfera oca (carretel) com um orifício de passagem.
    • Posição aberta:O orifício alinha-se com a direção do fluxo da tubagem, permitindo a passagem desimpedida do fluido.
    • Posição fechada:Uma rotação de 90° desalinha o orifício, bloqueando completamente o fluxo.
    • Esta ação de um quarto de volta permite uma abertura/fecho rápido, minimizando a queda de pressão quando totalmente aberto.
  2. Papel do revestimento PTFE/PFA

    • A válvula de esfera em ptfe cobre a esfera e o interior da válvula, criando uma barreira quimicamente inerte.
    • Resistência à corrosão:Protege os componentes metálicos (por exemplo, corpo em aço inoxidável) dos meios corrosivos (ácidos, álcalis).
    • Superfície lisa:Reduz a fricção e o desgaste, assegurando uma vedação estanque e um funcionamento com baixo binário.
    • Estabilidade térmica/química:O PTFE/PFA resiste a temperaturas extremas (-200°C a +260°C) e a produtos químicos agressivos.
  3. Vedação e prevenção de fugas

    • A esfera revestida pressiona contra os assentos de PTFE/PFA, formando uma vedação estanque a bolhas quando fechada.
    • Mesmo sob alta pressão, o revestimento flexível compensa pequenas imperfeições na superfície da esfera.
    • Ao contrário das válvulas sem revestimento, as propriedades antiaderentes do PTFE/PFA evitam a acumulação de partículas que poderiam comprometer a vedação.
  4. Métodos de acionamento

    • Funcionamento manual:Volante ou alavanca para um controlo simples de ligar/desligar.
    • Controlo automatizado:Actuadores eléctricos ou sistemas pneumáticos permitem o funcionamento remoto e a regulação do caudal.
    • A baixa fricção do revestimento reduz a força de atuação, prolongando a vida útil do atuador.
  5. Aplicações em Ambientes Corrosivos

    • Ideal para processamento químico, produtos farmacêuticos e tratamento de águas residuais.
    • Lida com lamas e fluidos viscosos sem entupimento, graças ao revestimento liso.
    • O design sem fugas cumpre as rigorosas normas ambientais e de segurança.

Já pensou em como o design de furo completo da válvula (quando o furo corresponde ao diâmetro do tubo) minimiza a turbulência e a perda de energia?Estes silenciosos cavalos de batalha exemplificam como a ciência dos materiais eleva os projectos mecânicos básicos a soluções duradouras e de elevado desempenho.

Tabela de resumo:

Caraterística Descrição
Mecanismo de funcionamento A rotação de 90° de uma esfera oca alinha/misalinha o orifício para abrir/fechar o fluxo.
Revestimento PTFE/PFA Oferece resistência à corrosão, fluxo suave e estabilidade química.
Vedação Vedação estanque a bolhas com sedes em PTFE/PFA, evitando fugas.
Métodos de acionamento Manual (volante/alavanca) ou automatizado (elétrico/pneumático) para um controlo preciso.
Aplicações Ideal para processamento químico, produtos farmacêuticos e tratamento de águas residuais.

Actualize os seus sistemas de controlo de fluidos com as válvulas de esfera revestidas a PTFE/PFA da KINTEK, concebidas com precisão.Quer necessite de soluções padrão ou personalizadas para ambientes corrosivos, as nossas válvulas garantem durabilidade, desempenho à prova de fugas e baixa manutenção. Contacte-nos hoje para discutir as suas necessidades ou solicitar um orçamento!
