O mecanismo de vedação de um anel de pistão de PTFE baseia-se num princípio elegantemente simples conhecido como auto-aperto (self-clamping). Em vez de dependerem de componentes separados, como molas, estes anéis utilizam uma combinação da sua tensão inerente e da pressão operacional do sistema para pressionar contra a parede do cilindro e o sulco do pistão, criando uma vedação altamente eficaz.
A conclusão principal é que os anéis de pistão de PTFE são concebidos para serem dinâmicos. Eles utilizam de forma inteligente a própria pressão que se destinam a conter como a força primária para ativar e reforçar a vedação, tornando-os simultaneamente simples e altamente eficientes.
As Duas Forças Por Trás do Auto-Aperto
O termo "auto-aperto" refere-se a duas forças distintas que trabalham em conjunto para garantir uma vedação fiável em diferentes condições operacionais. Compreender ambas é fundamental para apreciar a eficácia do design.
Força de Pré-Carga Inerente (A Vedação Estática)
Os anéis de pistão de PTFE são fabricados com um diâmetro ligeiramente superior ao do furo do cilindro onde serão instalados.
Quando o anel é comprimido para caber dentro do cilindro, esta diferença de tamanho cria uma tensão constante e incorporada. Esta força de pré-carga inerente garante que o anel esteja sempre a exercer pressão para fora contra a parede do cilindro.
Esta força inicial fornece uma vedação fiável mesmo sob pressão de sistema zero ou muito baixa, prevenindo fugas antes que o mecanismo de vedação primário assuma o controlo.
Ativação por Carga de Pressão (A Vedação Dinâmica)
A verdadeira engenhosidade do design torna-se aparente assim que o sistema é pressurizado.
À medida que a pressão do gás se acumula num lado do pistão, essa pressão encontra o seu caminho para trás do anel, para dentro do sulco. Esta pressão aprisionada atua então na superfície traseira do anel.
Esta carga de pressão empurra o anel radialmente para fora com uma força imensa, pressionando-o firmemente contra a parede do cilindro. Simultaneamente, empurra o anel axialmente contra o flanco do sulco do pistão, vedando também esse potencial caminho de fuga.
Isto significa que a vedação se torna mais forte à medida que a pressão do sistema aumenta, criando uma vedação dinâmica e responsiva que se adapta às condições operacionais.
Porque é Que Este Design É Importante
A eliminação de componentes externos, como molas, não visa apenas a poupança de custos; melhora fundamentalmente a fiabilidade e a adequação da vedação para aplicações específicas e exigentes.
Eliminação de Pontos de Falha
Num design tradicional, uma mola metálica é um potencial ponto de falha. Pode perder tensão com o tempo devido ao calor ou fadiga, partir-se ou corroer.
Ao remover a necessidade de uma mola separada, o anel de PTFE de auto-aperto apresenta um design mais simples e robusto com menos componentes que podem falhar.
Adequação para Compressores Isentos de Óleo
Este design é particularmente crítico para compressores isentos de óleo ou não lubrificados. As propriedades de baixo atrito do PTFE, combinadas com um design sem mola, minimizam o desgaste e previnem a contaminação.
A vedação funciona perfeitamente sem a lubrificação que uma mola metálica poderia exigir, tornando-a ideal para aplicações na indústria alimentar, médica e de fabrico de eletrónica.
Compreender as Compensações
Embora altamente eficaz, o desempenho de um anel de PTFE de auto-aperto depende de condições específicas e de um design adequado.
Dependência do Diferencial de Pressão
O componente dinâmico e ativado por pressão da vedação é a sua maior força. No entanto, isto significa que é mais eficaz quando existe um diferencial de pressão significativo para energizar o anel.
Em aplicações de pressão muito baixa ou de vácuo, o desempenho da vedação depende quase inteiramente da força de pré-carga inerente do anel.
A Integridade do Material É Crítica
A força de "pré-carga" depende inteiramente da elasticidade e da memória do material do composto de PTFE específico utilizado.
Fatores como temperatura, exposição química e tempo podem afetar as propriedades do material. A escolha do grau certo de PTFE preenchido ou não preenchido é essencial para a longevidade da vedação.
Tolerâncias de Fabrico Precisas
A eficácia da vedação estática e dinâmica depende da fabricação precisa do anel, do pistão e do cilindro. O dimensionamento incorreto ou um acabamento superficial deficiente na parede do cilindro pode comprometer a vedação.
Fazer a Escolha Certa Para a Sua Aplicação
Em última análise, a decisão de usar um anel de PTFE de auto-aperto depende do seu objetivo operacional principal.
- Se o seu foco principal for a fiabilidade na compressão isenta de óleo: O design sem mola e de auto-aperto é uma excelente escolha, pois elimina um ponto comum de falha e previne a contaminação do produto.
- Se o seu foco principal for a vedação em sistemas de alta pressão: A natureza ativada por pressão destes anéis é uma vantagem significativa, pois a vedação torna-se mais apertada e mais eficaz à medida que a pressão do sistema aumenta.
- Se o seu foco principal for a vedação de baixa pressão ou vácuo: Deve verificar se a força de pré-carga inerente do anel é suficiente por si só para satisfazer os requisitos de fuga da aplicação.
Ao compreender este princípio de auto-ativação, pode alavancar com confiança uma solução de vedação mais simples e fiável nas aplicações certas.
Tabela de Resumo:
| Tipo de Força | Descrição | Benefício Principal |
|---|---|---|
| Pré-Carga Inerente (Estática) | Tensão incorporada da fabricação garante o contacto inicial. | Fornece uma vedação fiável sob pressão zero/baixa. |
| Ativação por Carga de Pressão (Dinâmica) | A pressão do sistema empurra o anel contra a parede do cilindro. | A força da vedação aumenta com a pressão do sistema. |
Precisa de uma solução de vedação fiável e isenta de óleo para a sua aplicação?
A KINTEK especializa-se na fabricação de componentes de PTFE de alta precisão, incluindo anéis de pistão, vedantes, camisas e material de laboratório personalizado. A nossa experiência garante que as suas vedações funcionam de forma fiável nos ambientes mais exigentes, desde semicondutores e equipamentos médicos a compressores industriais.
Oferecemos fabrico personalizado desde protótipos a encomendas de alto volume, priorizando a precisão e a integridade do material para as suas necessidades operacionais específicas.
Contacte a KINTEK hoje para discutir o seu projeto e alavancar a nossa experiência para uma solução de vedação superior.

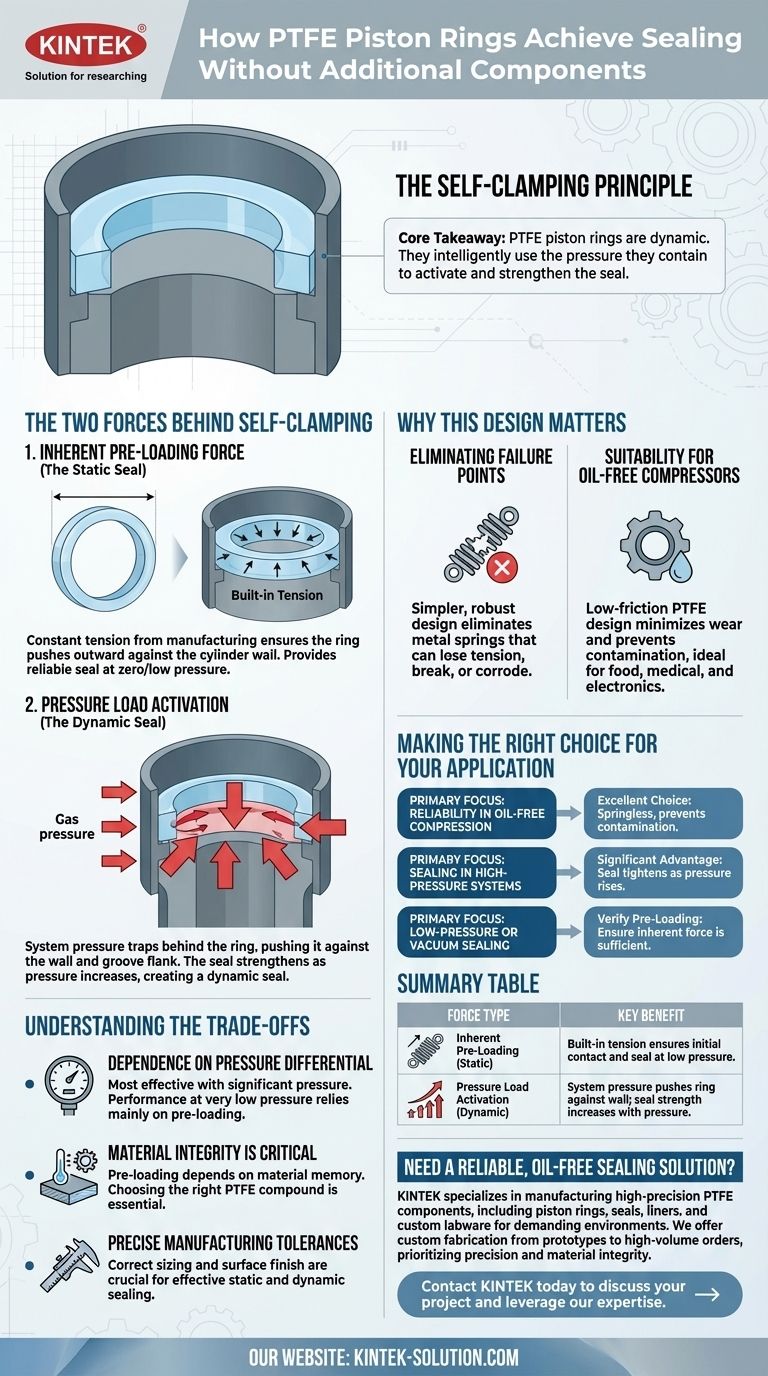

Guia Visual
