Para evitar a falha de contrarrotação, você deve garantir que a parte estática do retentor rotativo mantenha uma aderência mais forte na carcaça do que o lábio dinâmico no eixo rotativo. Isso é alcançado por meio de recursos de design específicos que travam mecanicamente o retentor no lugar e controlando cuidadosamente as propriedades da superfície do eixo para gerenciar o atrito.
O princípio central é simples: o atrito que mantém o retentor imóvel deve ser sempre maior do que o atrito exercido sobre ele pelo componente móvel. Quando o atrito dinâmico no eixo supera o atrito estático na carcaça, o retentor se solta e falha.
Compreendendo a Falha de Contrarrotação
Um retentor rotativo é projetado para funcionar com um equilíbrio preciso de forças. A contrarrotação ocorre quando esse equilíbrio é perdido, fazendo com que todo o retentor gire com o eixo, levando a desgaste rápido e vazamento.
A Função Pretendida de um Retentor
Um retentor de lábio padrão possui dois pontos de contato principais. O lábio estático (ou calcanhar) é projetado para pressionar firmemente contra a carcaça estacionária, criando um ponto de ancoragem fixo. O lábio dinâmico é projetado para deslizar sobre uma fina película de lubrificante no eixo rotativo.
Como Ocorre a Falha
A falha de contrarrotação ocorre quando o atrito entre o lábio dinâmico e o eixo rotativo se torna excessivamente alto. Esse alto atrito cria um torque de rotação que supera a força de retenção do lábio estático contra a carcaça, fazendo com que todo o retentor gire.
As Consequências da Rotação
Uma vez que um retentor começa a contrarrotar, ele se desgasta rapidamente contra a carcaça, que não foi projetada para contato dinâmico. Isso gera calor excessivo, degrada o material do retentor e, finalmente, leva a uma perda completa da capacidade de vedação.
Estratégias Chave de Prevenção
A prevenção desse modo de falha envolve uma abordagem em duas frentes: maximizar a aderência do retentor à carcaça enquanto minimiza as forças de atrito provenientes do eixo.
1. Aprimorando a Aderência Estática com Recursos de Design
As soluções mais robustas envolvem projetar o próprio retentor para resistir mecanicamente à rotação.
Calcanhares com Aba (Flanged Heels)
Um calcanhar com aba adiciona um "pé" ao diâmetro externo do retentor. Esse recurso aumenta a área de contato e fornece uma parada mecânica contra o furo da carcaça, aumentando significativamente sua resistência às forças rotacionais.
O-Rings Estáticos
Alguns designs de retentores incorporam um O-ring separado no calcanhar estático. O O-ring fornece uma força compressiva altamente confiável e consistente contra a carcaça, garantindo uma aderência estática muito forte que é menos sensível a variações na superfície da carcaça.
Geometrias Especializadas (ex: Lockstep)
Projetos proprietários geralmente apresentam geometrias exclusivas no diâmetro externo do retentor. Esses recursos, como nervuras ou degraus, são projetados para criar um travamento mecânico com o furo da carcaça, fornecendo o mais alto nível de segurança contra a rotação.
2. Gerenciando o Atrito Dinâmico no Eixo
O controle da interface entre o retentor e o eixo é igualmente crítico. O objetivo é garantir que o lábio dinâmico possa se mover livremente sem prender ou gerar arrasto excessivo.
Acabamento da Superfície do Eixo
A superfície do eixo deve ser lisa o suficiente para minimizar o atrito e o desgaste no lábio dinâmico. Uma superfície áspera agirá como uma lixa, aumentando o arrasto e a probabilidade de o retentor prender e girar. Aderir às recomendações especificadas de acabamento de superfície é inegociável.
Dureza do Eixo
Uma superfície do eixo suficientemente dura é essencial para manter seu acabamento liso durante a vida útil do retentor. Um eixo macio pode ser facilmente riscado ou desgastado, criando uma superfície mais áspera que aumenta drasticamente o atrito dinâmico e convida à contrarrotação.
Fazendo a Escolha Certa para Sua Aplicação
Sua estratégia depende se você está projetando um novo sistema ou solucionando problemas em um existente.
- Se seu foco principal for projetar novos equipamentos: Incorpore retentores com recursos de design aprimorados, como calcanhares com aba ou O-rings estáticos, desde o início para máxima confiabilidade.
- Se seu foco principal for solucionar uma falha existente: Comece inspecionando o acabamento da superfície e a dureza do eixo, pois desvios da especificação são uma causa comum e corrigível.
- Se você estiver lidando com sistemas de alta velocidade ou alta pressão: Priorize designs avançados com recursos de travamento mecânico para fornecer a maior segurança contra as forças extremas presentes nessas aplicações.
Em última análise, garantir o desempenho confiável do retentor resume-se a projetar intencionalmente para o equilíbrio correto de forças estáticas e dinâmicas.
Tabela de Resumo:
| Estratégia de Prevenção | Ação Chave | Benefício |
|---|---|---|
| Aprimorar Aderência Estática | Use retentores com calcanhares com aba, O-rings estáticos ou geometrias de travamento. | Trava mecanicamente o retentor na carcaça, prevenindo a rotação. |
| Gerenciar Atrito Dinâmico | Controle o acabamento da superfície do eixo (liso) e a dureza (suficiente). | Reduz o torque no lábio do retentor, minimizando o risco de rotação. |
| Design Específico da Aplicação | Selecione retentores com base na velocidade, pressão e se está projetando novo ou solucionando problemas. | Garante desempenho ideal e confiabilidade para seu sistema específico. |
Interrompa a falha de contrarrotação antes que ela interrompa sua operação.
Na KINTEK, entendemos que retentores não confiáveis levam a tempo de inatividade não planejado, reparos caros e perdas de produção. Nossos retentores e componentes de PTFE fabricados com precisão são projetados para aplicações exigentes nos setores de semicondutores, médico, laboratorial e industrial. Priorizamos designs que aprimoram a aderência estática e a compatibilidade, ajudando você a manter o equilíbrio crítico de forças que previne falhas.
Se você precisa de um protótipo personalizado ou de um pedido de alto volume, nossa experiência garante que você obtenha uma solução de vedação construída para confiabilidade.
Entre em contato com a KINTEK hoje mesmo para uma consulta sobre seu desafio específico de vedação.

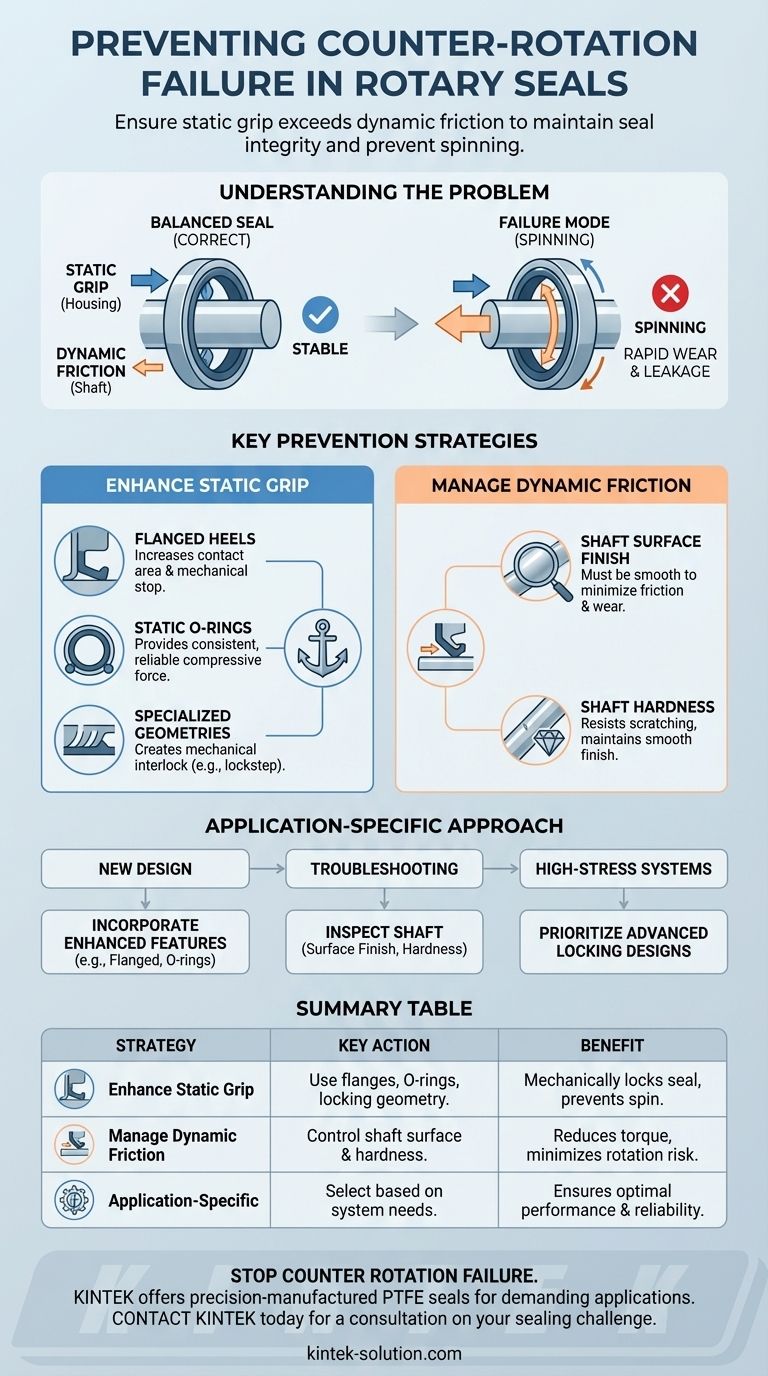

Guia Visual
