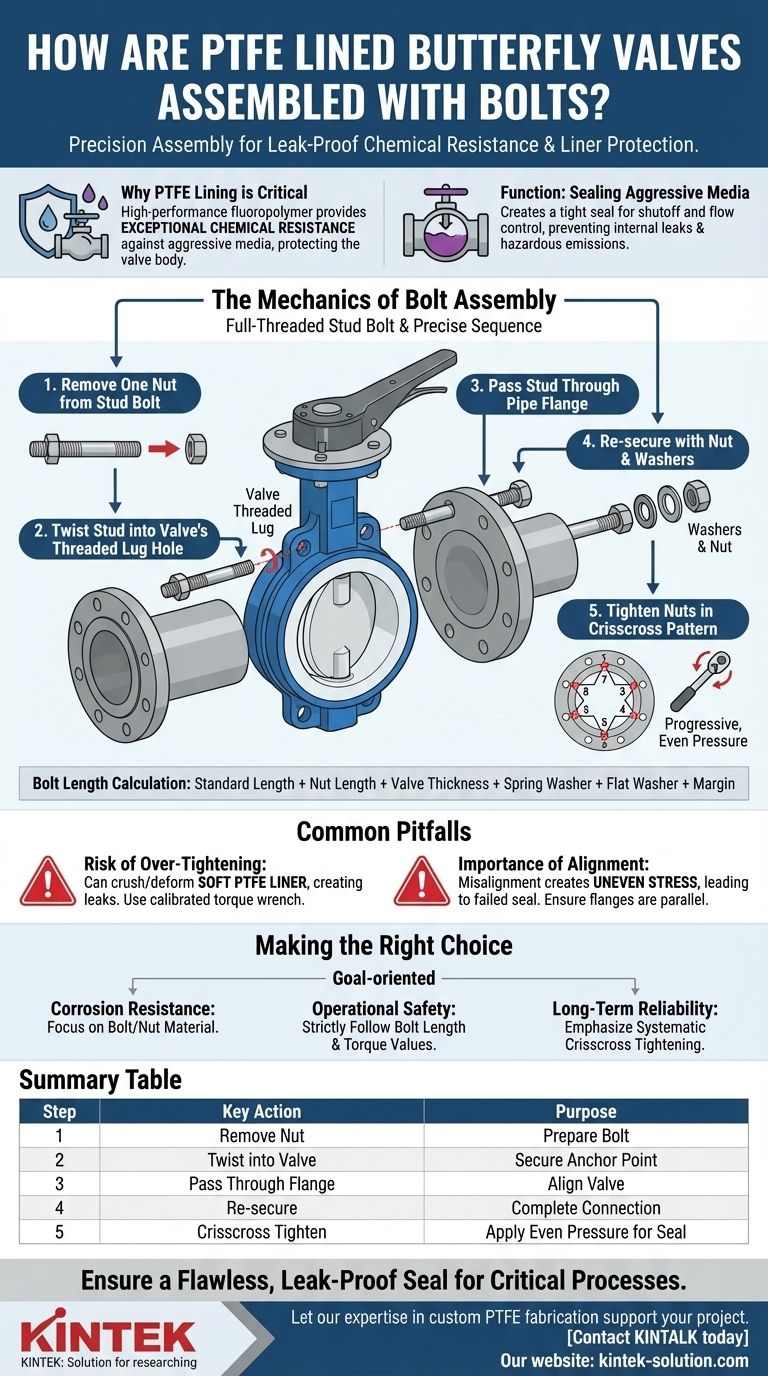

A montagem de válvulas borboleta revestidas com PTFE envolve uma sequência específica usando parafusos prisioneiros totalmente roscados. O processo exige a remoção de uma porca, o giro do parafuso prisioneiro no orifício rosqueado da válvula, a passagem através da flange do tubo e, em seguida, a fixação novamente com a porca removida. Este método garante uma conexão segura que protege a integridade do revestimento de PTFE crítico da válvula.
O princípio central não é apenas conectar peças; é aplicar pressão uniforme e controlada para criar uma vedação perfeita sem danificar o revestimento de PTFE macio e quimicamente resistente, que é a principal característica da válvula.
O Papel das Válvulas Revestidas com PTFE
Antes de detalhar a montagem, é essencial entender por que esse tipo específico de válvula é escolhido. O método de instalação está diretamente ligado à sua função.
Por Que o Revestimento de PTFE é Crítico
O PTFE (politetrafluoretileno) é um fluoropolímero de alto desempenho. Seu principal benefício é fornecer resistência química excepcional contra meios agressivos e corrosivos.
Este revestimento protege o corpo metálico da válvula contra ataques, tornando-a adequada para aplicações exigentes em plantas de processamento químico onde outros materiais falhariam.
A Função: Vedação de Meios Agressivos
Essas válvulas são usadas principalmente para fechamento e controle de fluxo de produtos químicos agressivos. O disco e o revestimento criam uma vedação estanque quando a válvula está fechada.
Uma montagem correta dos parafusos é crucial para manter essa vedação, prevenindo vazamentos internos do sistema e emissões fugitivas perigosas para a atmosfera.
A Mecânica da Montagem com Parafusos
O processo de montagem é projetado para precisão e estabilidade, garantindo que a válvula funcione conforme o esperado sem comprometer o revestimento.
Seleção do Tipo Correto de Parafuso
O padrão para essas válvulas é o parafuso prisioneiro totalmente roscado (full-threaded stud bolt). Este tipo de parafuso é roscado ao longo de todo o seu comprimento.
Este design permite que a força de aperto seja aplicada a partir de ambas as extremidades por duas porcas separadas, garantindo uma distribuição uniforme da pressão através do corpo da válvula e das flanges.
Cálculo do Comprimento Correto do Parafuso
O comprimento correto do parafuso não é arbitrário. Ele é calculado para garantir engajamento de rosca suficiente para uma conexão segura.
A fórmula é: Comprimento do Parafuso = Comprimento Padrão do Parafuso + Comprimento da Porca + Espessura da Válvula + Espessura da Arruela de Pressão + Espessura da Arruela Lisa + Margem. Este cálculo garante que o prisioneiro seja longo o suficiente para acomodar todos os componentes sem encostar no fundo ou ter rosca insuficiente.
A Sequência de Instalação
A instalação física segue uma ordem precisa para garantir o alinhamento e a vedação corretos.
- Uma porca é removida do parafuso prisioneiro totalmente roscado.
- O prisioneiro é inserido através da flange do tubo e torcido no orifício rosqueado da válvula.
- As arruelas e a porca previamente removida são colocadas na outra extremidade do prisioneiro.
- As porcas são apertadas progressivamente e em um padrão de estrela ou cruzado para aplicar pressão uniforme.
Armadilhas Comuns a Evitar
Uma instalação bem-sucedida depende de evitar erros comuns que podem comprometer a integridade da válvula.
O Risco de Aperto Excessivo
O ponto de falha mais comum é aplicar torque excessivo ou desigual. O revestimento de PTFE é um material relativamente macio.
O aperto excessivo pode esmagar, deformar ou danificar o revestimento, criando um caminho de vazamento e anulando todo o propósito da válvula. Sempre use um torquímetro calibrado e siga as especificações do fabricante.
A Importância do Alinhamento
O design leve da válvula facilita a instalação, mas também facilita o desalinhamento.
Certifique-se de que as flanges do tubo estejam perfeitamente paralelas e alinhadas antes de inserir a válvula. Qualquer desalinhamento criará estresse desigual no corpo da válvula e no revestimento, levando a uma vedação falha.
Fazendo a Escolha Certa para o Seu Objetivo
Seu procedimento de montagem deve ser guiado pelo seu objetivo operacional principal.
- Se o seu foco principal for resistência à corrosão: Certifique-se de que o material do parafuso e da porca seja adequado para o ambiente externo, pois um fixador falho comprometerá toda a junta.
- Se o seu foco principal for segurança operacional: Siga rigorosamente o comprimento do parafuso calculado e os valores de torque especificados para evitar vazamentos e emissões fugitivas de materiais perigosos.
- Se o seu foco principal for confiabilidade a longo prazo: Enfatize um padrão de aperto sistemático e cruzado para garantir pressão uniforme sobre o revestimento de PTFE, prevenindo pontos de estresse que levam à falha prematura.
Uma montagem metódica e precisa é a chave para aproveitar toda a resistência química e a longevidade da sua válvula revestida com PTFE.
Tabela de Resumo:
| Passo | Ação Principal | Propósito |
|---|---|---|
| 1 | Remover uma porca do parafuso prisioneiro | Prepara o parafuso para inserção na válvula. |
| 2 | Torcer o prisioneiro no orifício rosqueado da válvula | Cria um ponto de ancoragem seguro no corpo da válvula. |
| 3 | Passar o prisioneiro pela flange do tubo | Alinha a válvula entre as flanges da tubulação. |
| 4 | Fixar novamente com porca e arruelas | Completa a conexão, pronto para o aperto. |
| 5 | Apertar as porcas em padrão cruzado | Aplica pressão uniforme e controlada para vedar sem danificar o revestimento de PTFE. |
